伺服电动缸内部结构，精密驱动的核心奥秘
伺服电动缸的核心结构由电机、滚珠丝杠、传动组件及高精度传感器构成，其精密驱动的奥秘在于：电机通过联轴器直接驱动滚珠丝杠旋转，将旋转运动转化为推杆的直线运动；滚珠在丝杠与螺母之间滚动，极大降低摩擦损耗，实现微米级定位精度与高效率传动，内置的编码器与力传感器实时反馈位置、速度及推力数据，配合伺服控制器形成闭环调节，可动态补偿间隙与弹性形变，预紧螺母和刚性壳体设计消除了反向间隙，确保在高速启停或重载工况下仍能保持稳定输出，这种机电深度融合的结构，使伺服电动缸在工业自动化中兼具高响应、长寿命与节能优势，成为精密运动控制的关键执行元件。
伺服电动缸作为一种将伺服电机与直线运动机构高度集成的新型执行元件，凭借其优异的控制精度、高推力和节能环保等优势，正在逐步取代传统的液压与气动系统，广泛应用于自动化生产线、机器人关节、航空航天测试设备以及精密加工等领域，要真正理解其卓越性能的来源，就必须深入其内部结构,探究其核心组成与工作原理。
总体组成：模块化与集成化的设计理念

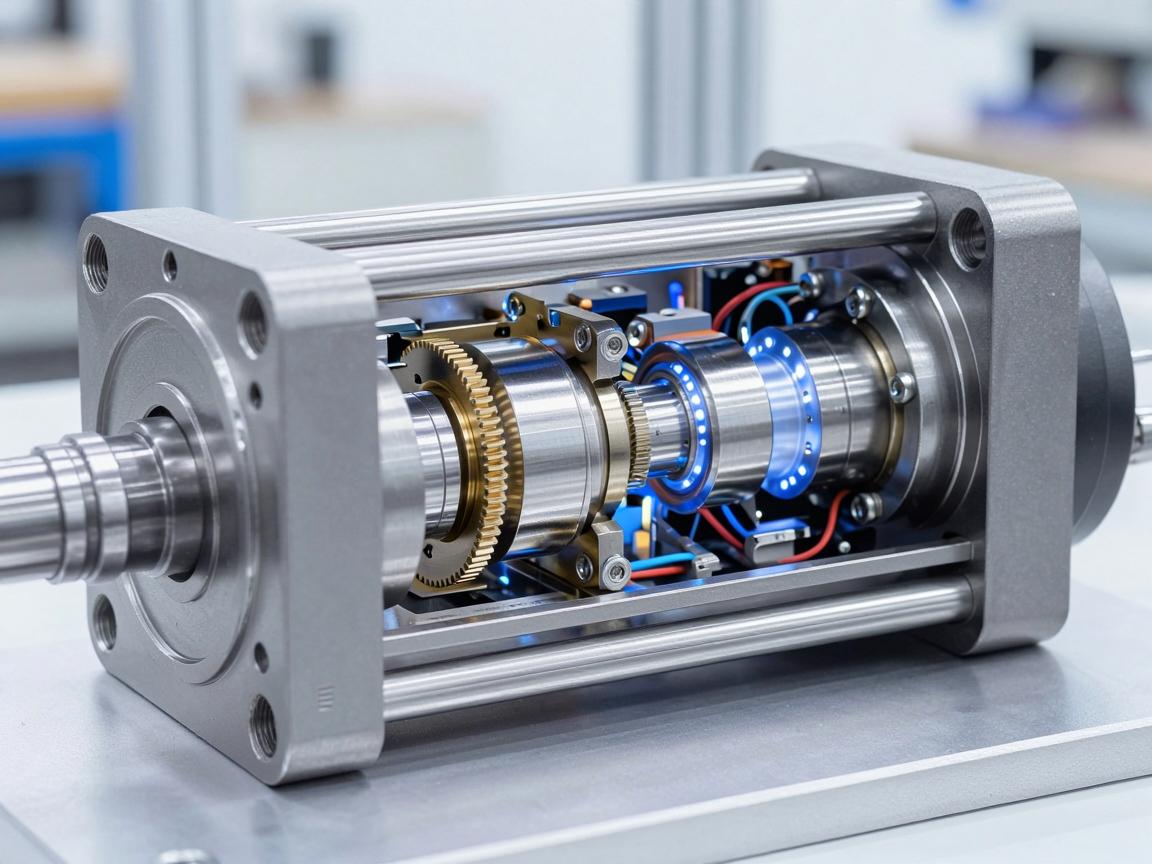

伺服电动缸的内部结构可划分为几个主要的功能模块：驱动源（伺服电机）、传动机构（丝杠副与导向系统）、支撑与密封组件，以及反馈与控制单元，这些模块通过精密加工的外壳与连接件高度集成,形成紧凑而可靠的机电一体化单元。
与普通电动推杆或气缸不同，伺服电动缸的设计强调高刚性、低背隙和长寿命，因此在材料选择、精度等级和装配工艺上都有着极高的要求。
核心传动机构：丝杠副的精密配合
丝杠副是伺服电动缸将旋转运动转化为直线运动的核心部件，也是决定其推力、速度和定位精度的关键所在。
滚珠丝杠
在大多数高性能伺服电动缸中，滚珠丝杠是首选方案，其内部结构包括丝杠轴、螺母、滚珠和回流管，工作时，伺服电机驱动丝杠旋转，滚珠在丝杠和螺母之间的螺旋滚道内滚动，从而实现低摩擦、高效率的直线传动,滚珠丝杠的主要优点包括：
- 高传动效率：可达90%以上,远高于梯形丝杠；
- 低背隙：通过预压设计,可将轴向间隙控制在微米级；
- 长寿命：滚动摩擦磨损小,配合良好润滑可实现长期稳定运行。
行星滚柱丝杠
对于需要极高推力或适用于恶劣工况的应用（如重型设备、压装设备），伺服电动缸可能采用行星滚柱丝杠，该结构用多个螺纹滚柱替代滚珠，滚柱与丝杠和螺母之间呈线接触，承载面积更大，因此能承受更高的轴向载荷和冲击，同时具有更长的使用寿命，其内部结构更为复杂,但代表了高推力电动缸的最高技术水平。
梯形丝杠（低端应用）
在成本敏感或低速、低负载的场合，部分伺服电动缸仍使用梯形丝杠，由于其滑动摩擦特性，传动效率较低（仅为30%~50%），且存在磨损与背隙问题,不适合用于高精度的动态控制。
导向与支撑系统：保证运动的平稳与精确
伺服电动缸的推杆在直线运动过程中，不仅要承受轴向力，还要抵抗径向偏载和扭矩，为此,其内部配备了高精度的导向机构。
直线导轨或滑套
在电动缸内部，推杆通常穿过一个由直线轴承或轴套支撑的导向管，一些高性能型号采用滚珠直线导轨，将推杆与缸体之间的滑动摩擦转化为滚动摩擦，从而大幅降低摩擦力与磨损,同时提高重复定位精度。
高强度缸体与支撑端盖
缸体通常由铝合金或钢材经精密加工而成，提供足够的刚性以抵抗变形，两端的端盖不仅起到密封作用，还安装了支撑轴承（如深沟球轴承或角接触轴承）,用于支撑丝杠的径向载荷和轴向力。
密封与防护系统：抵御污染的屏障
伺服电动缸的工作环境可能涉及粉尘、切屑、冷却液、油污等污染物,因此密封与防护系统至关重要。
- 防尘圈与唇形密封：安装在推杆出口端，用于刮除附着在推杆表面的杂质,防止其进入缸体内部；
- 波纹管或伸缩护罩（可选）：在极端恶劣环境下，外部加装波纹管以保护推杆表面,防止直接接触颗粒物；
- 内部润滑与排放设计：丝杠副和轴承需要定期润滑，部分电动缸内部设计有润滑脂加注口或自动润滑通道；密封结构需具备排出因温差产生的冷凝水或微量漏油的能力。
反馈与连接单元：闭环控制的神经末梢
伺服电动缸能够实现精确的位置、速度与力矩控制，关键在于其内部的反馈元件,常见的有：
- 磁致伸缩位移传感器：嵌入在推杆内部，通过非接触式测量，提供绝对位置信号,分辨率可达微米级；
- 编码器（电机侧）：与伺服电机同轴安装，测量电机转子的角度和转速，结合丝杠导程换算直线位置（半闭环控制）；
- 光栅尺或磁栅尺（外置或内置）：直接测量推杆的直线位移（全闭环控制），精度最高,常用于对位置控制要求极高的场合。
伺服电动缸的后端或前端通常设有法兰、耳轴或销孔等连接接口，便于与设备结构进行安装固定，电机与丝杠之间通过联轴器或同步带连接，部分一体化设计则将电机转子与丝杠轴直接连接，省去中间传动件,进一步减小背隙。
典型内部装配示意与工作流程
以一台常见的滚珠丝杠型伺服电动缸为例,其内部装配流程大致如下：
- 电机端盖安装伺服电机,电机轴通过联轴器连接丝杠输入端；
- 丝杠副安装在前、后支撑轴承之间,螺母通过连接法兰与推杆相连；
- 推杆穿过导向管（内置直线轴承），推杆前端伸出缸体,并安装密封圈与防尘圈；
- 缸体密封，前后端盖通过O型圈或密封垫密封,预留传感器安装空间与电线出口；
- 传感器安装于推杆内部或缸体内部,将信号线引出至电机驱动器。
工作时，电机旋转带动丝杠旋转，螺母将旋转运动转化为推杆的直线运动，传感器实时反馈推杆的实际位置与速度，驱动器根据反馈信号调整电机输出,实现闭环精确控制。
从结构看性能，从细节见真章
伺服电动缸的内部结构看似简单，但每一个部件——从滚珠的排列到密封唇的形状，从轴承的预紧到传感器的安装——都直接影响整体性能，理解这些内部结构，不仅有助于在选型时做出更理性的判断，也能在日常维护中更快地定位问题、延长设备寿命，随着智能装备和自动化技术的不断发展，伺服电动缸的内部结构也将持续优化，向着更轻、更小、更强、更精的方向演进，为工业4.0提供更加可靠的动力核心。
