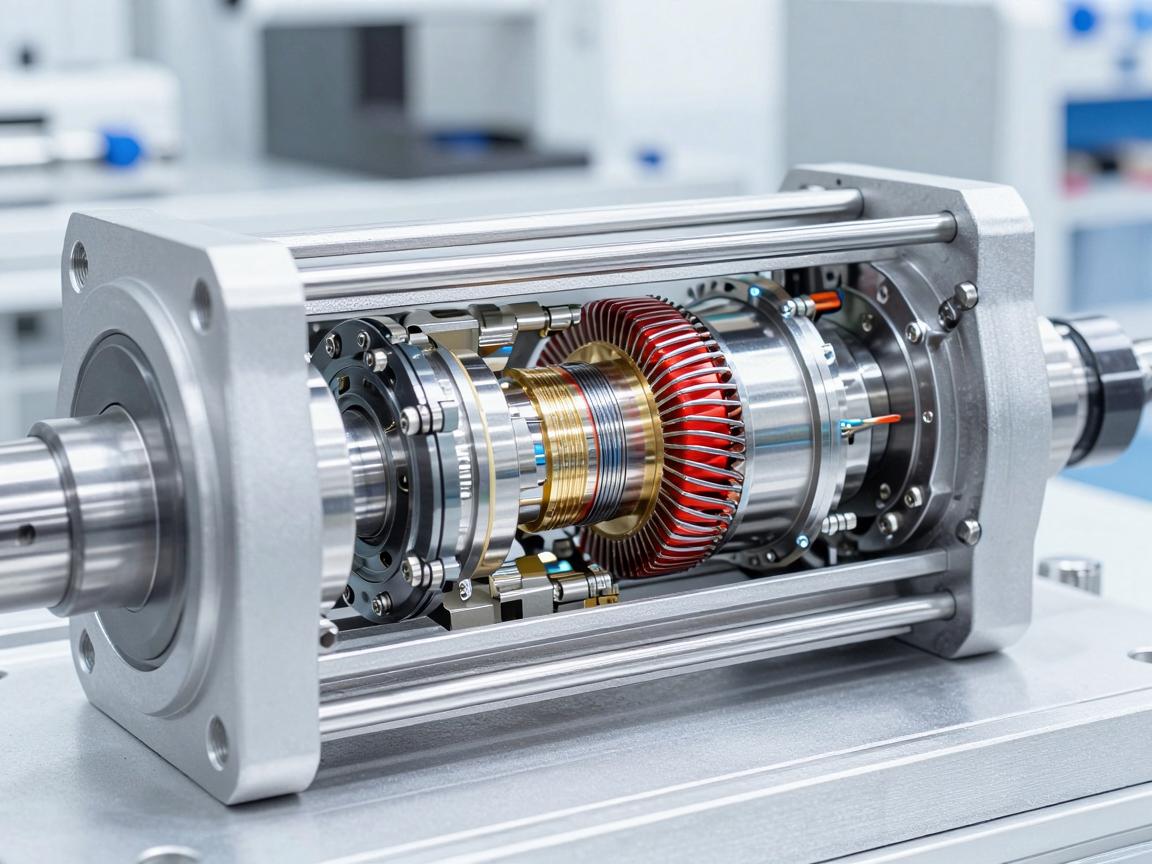

探秘伺服电动缸内部结构，精密驱动的核心解析

伺服电动缸的核心在于将电机的旋转运动，通过精密的机械结构转化为高精度的直线运动，其内部主要由伺服电机、高精度滚珠丝杠、同步带或齿轮传动系统、以及内置的导向机构组成，电机旋转时，通过联轴器驱动丝杠旋转，进而带动螺母及活塞杆做直线往复运动，关键部件如滚珠丝杠采用循环滚珠设计，极大降低了摩擦，保证了微米级的定位精度与传动效率，缸体内部集成的防旋转机构和位置反馈编码器，确保了运动过程的稳定与可控，实现了对推力、速度和位置的闭环精密控制，这一结构组合正是伺服电动缸在自动化领域实现高速、高精度、长寿命驱动的核心所在。

在现代工业自动化领域，伺服电动缸凭借其高精度、高效率和长寿命等显著优势，正逐步取代传统的液压与气动执行元件，它集伺服电机、丝杠传动与控制系统于一体，是实现直线运动精确控制的关键设备，要理解伺服电动缸为何表现如此出色，就必须深入其内部结构,一探究竟。

伺服电机：动力之源

伺服电动缸的动力核心是伺服电机，通常安装在电动缸的后端，通过联轴器或同步带与丝杠相连，与普通电机不同，伺服电机内置有编码器（如旋转变压器或光电编码器），能够实时检测电机的转角、转速与位置信号，这些信号被反馈至伺服驱动器，形成闭环控制系统，从而确保电机响应迅速、定位精准。

伺服电机通常选用永磁同步电机（PMSM），具有高转矩密度、低惯量和优异的调速性能，其内部定子绕组采用集中绕组或分布绕组，转子则由高性能钕铁硼永磁体构成，确保在宽速度范围内输出高效、稳定的力矩。

传动机构：丝杠与螺母

伺服电机输出的旋转运动，需要通过丝杠副转换为直线运动，并传递推力,常见的传动形式主要有以下两种：

滚珠丝杠副

这是最主流的方案，由丝杠轴、螺母和循环滚珠组成，丝杠轴表面加工有螺旋滚道，螺母内部也对应设有滚道，两者之间装填精密钢球，当电机驱动丝杠旋转时，钢球在滚道内滚动，推动螺母沿轴向移动，由于滚动摩擦远小于滑动摩擦，滚珠丝杠的传动效率可达90%以上，且间隙极小，通过预紧技术，还能实现零反向间隙,从而保证极高的重复定位精度。

行星滚柱丝杠

在大推力、高负载或极端工况下，常采用行星滚柱丝杠，与滚珠丝杠不同，它以滚柱替代滚珠，滚柱与丝杠齿面之间为线接触，接触应力更均匀，承载能力更强，其寿命和抗冲击性能也优于滚珠丝杠，特别适用于重型压力机、冶金设备等场景。

丝杠在轴向上通常由一对角接触球轴承支撑，一端固定在电机侧的轴承座中，另一端可设计为浮动支撑，以吸收热膨胀带来的轴向伸缩,防止丝杠弯曲变形。

支撑与导向部件

电动缸的输出杆需要沿直线运动，并承受径向与轴向负载，因此内部设有导向机构：

• 直线导轨或导套：在缸筒内部或输出杆上，安装有高刚性直线导轨或自润滑铜套（也可采用滚珠衬套），导轨导向精度高、摩擦系数低，能承受较大侧向力，但占用空间较大；导套结构紧凑,适合小行程电动缸。

• 防旋转装置：为防止输出杆在导向过程中发生自转，通常在输出杆上加工键槽或平面，配合缸筒内的导向键（或滚珠花键）实现防扭转，部分设计则直接在驱动端采用花键丝杠，丝杠通过花键传递扭矩，螺母随动,自带防旋转功能。

密封与防护系统

在恶劣的工业环境中（如粉尘、冷却液、油雾等），内部精密部件必须得到有效保护，伺服电动缸通常采用多层密封结构：

• 杆端密封：在输出杆伸出缸筒处，安装有防尘圈、U形圈或Y形密封圈,防止外部污染物进入缸体内部。

• 内部密封：在活塞杆与缸筒之间，可能设置唇形密封或迷宫密封，同时预留润滑脂通道,以保持灵活动作与低摩擦。

• 波纹防护罩：对于行程较大或环境极脏的场合，可在输出杆外部安装可伸缩的波纹管或防尘套,直接隔绝外部杂质。

部分电动缸还内置磁簧开关或霍尔传感器，用于检测活塞位置，提供极限限位或中间位置信号,增强系统安全性与控制灵活性。

辅助组件：制动器与热管理

• 抱闸制动器：在意外断电时，伺服电机会失去扭矩，负载可能出现滑落，多数伺服电动缸在电机后端集成电磁制动器（俗称抱闸），通电时释放刹盘，断电时弹簧压紧制动,确保负载安全停住。

• 散热结构：长期重载运行时，电机与丝杠会产生大量热量，电动缸外壳常设计有散热片或肋条，部分内置小风扇或强制冷却水套，以延缓温升,保证精度与使用寿命。

内部结构对性能的影响

理解了以上内部构造,就不难明白为何伺服电动缸的性能远超传统气缸或液压缸：

• 高精度：编码器 + 滚珠丝杠 + 预紧螺母，重复定位精度可达±0.01mm；
• 高推力：采用大导程丝杠可获得高速度，小导程则可获得大推力，灵活适配多种工况；
• 可控性强：电机直接闭环控制，支持复杂的运动曲线与多轴同步；
• 免维护：基于滚动传动与自润滑轴承，仅需定期注脂,无需像液压缸那样频繁换油。

伺服电动缸的内部结构，体现了机械、电气与控制三方面的深度融合，从伺服电机的精密反馈，到丝杠副的滚珠传动，再到全封闭的长效密封，每一个部件都服务于“精准、可靠、高效”这一核心目标，随着新材料（如陶瓷轴承、碳纤维丝杠）、多传感器融合（力传感器、温度传感器）以及智能化控制算法（自适应补偿、振动抑制）的不断发展，伺服电动缸的内部结构将更加紧凑、强大,推动自动化设备迈向更高阶的智能时代。

---
