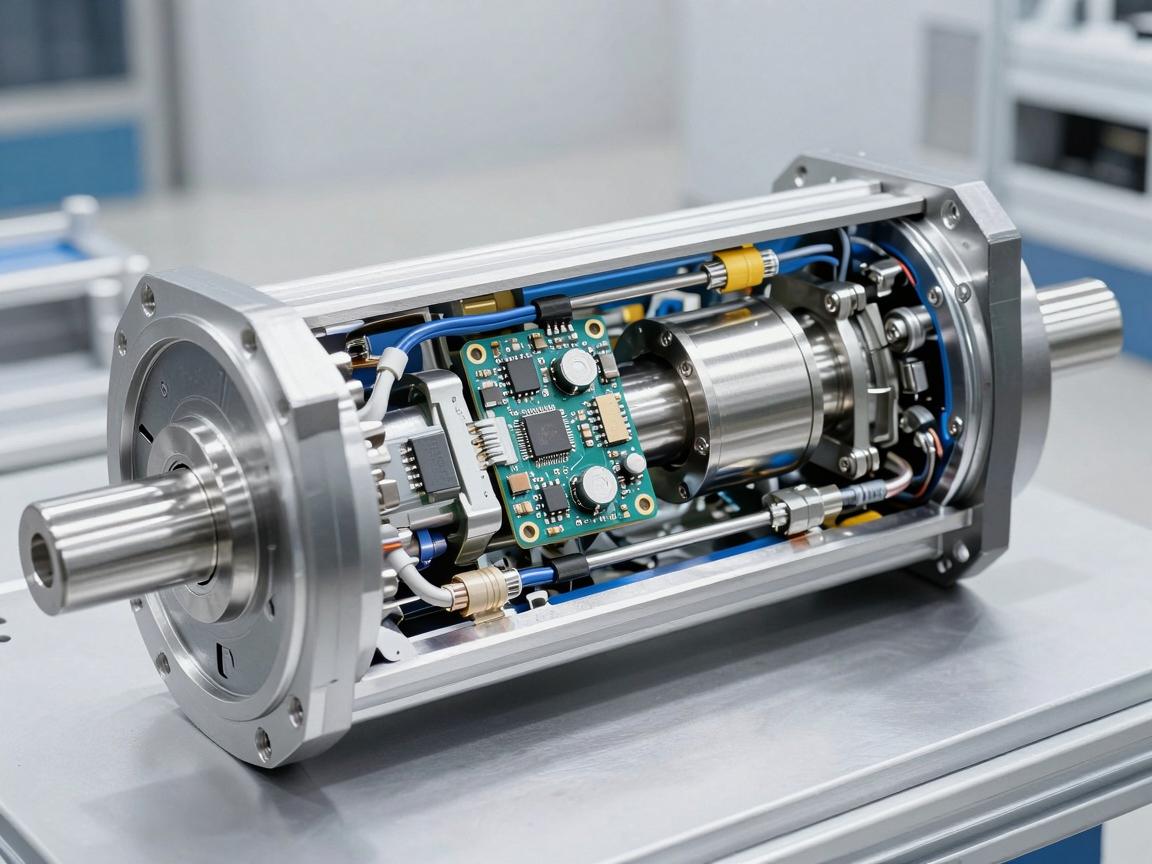

精密驱动的核心探秘，伺服电动缸内部结构全解析

伺服电动缸作为精密驱动的核心元件，其内部结构通过高精度滚珠丝杠副与伺服电机的直连设计，将旋转运动高效转化为直线运动，缸体内部集成了高刚性导向系统、耐磨密封件及内置位移传感器（如光栅尺或编码器），实现微米级位置的闭环控制，关键组件包括：永磁同步伺服电机提供动力，弹性联轴器消除传动间隙，预压螺母副确保反向无背隙，而滚珠循环系统则保证高速运行下的低摩擦与耐用性，缸体常采用铝合金或不锈钢材质，搭配强制润滑与散热结构，以适应高频率、高负载工况，整体而言，伺服电动缸通过机电一体化精密配合，替代传统液压与气动方案，在自动化装配、机器人关节及军工测试等场景中，实现了能量效率、控制精度与寿命的显著提升。

在现代工业自动化与精密控制领域，伺服电动缸凭借其卓越的定位精度、高效的能量利用以及出色的可控性，正在逐步取代传统的气动和液压执行机构，它不仅仅是一个简单的“推杆”或“电机”，而是一个集成了精密机械、电子控制与驱动技术于一体的复杂系统，本文将从内部结构入手,深度剖析伺服电动缸实现精准直线运动的核心秘密。

驱动核心：伺服电机

伺服电动缸的动力来自伺服电机，通常安装在缸体的一端，或通过联轴器、同步带等与缸体并行布置，与普通电机不同，伺服电机内置了高分辨率编码器，能够实时反馈转子位置、速度和加速度信号,为闭环控制提供了坚实基础。

• 主要功能：将电能精确转换为旋转机械能。
• 核心部件：定子（产生旋转磁场）、转子（输出扭矩）、高性能永磁体（如钕铁硼）以及高精度编码器（旋转变压器或光栅编码器）。
• 结构特点：体积紧凑、扭矩密度高、动态响应快,可在伺服驱动器的控制下实现高精度的闭环运动。

传动与转换机构：滚珠丝杠副

滚珠丝杠副是伺服电动缸中最关键的机械部件，负责将伺服电机的旋转运动高效、平滑地转换为直线运动。

• 核心结构：由丝杠轴、滚珠螺母、回珠器以及一系列高精度钢球组成。
• 工作原理：丝杠旋转时，钢球在丝杠与螺母的沟槽之间滚动，形成滚动摩擦（而非传统的滑动摩擦），进而带动螺母（或丝杠自身）沿轴向直线运动，回珠器引导钢球循环往复,实现连续传动。
• 关键优势：
  • 低摩擦、高效率：传动效率可达90%以上,远超梯形丝杠。
  • 高精度：通过预压技术（如双螺母预压或定位预压）消除轴向间隙,实现微米级定位精度和可逆驱动。
  • 高刚性：具备良好的承载能力,可承受较大的轴向载荷。

导向与支撑：导向装置与轴承

为确保直线运动的稳定性和方向性，避免偏摆或扭转,伺服电动缸配备了精密的导向与支撑结构。

• 导向机构：常见形式包括内置直线导轨、滚珠导套或交叉滚子导轨，安装在缸筒内壁与输出杆之间，提供低摩擦、高精度的导向作用。
• 支撑轴承：安装在丝杠两端，用于支撑丝杠旋转并承受轴向和径向载荷，常用类型包括深沟球轴承、成对角接触球轴承（用于承受双向轴向力）以及圆柱滚子轴承（适用于重载场合）。

力与位置反馈元件

“伺服”一词的核心在于闭环控制,而这离不开高精度的反馈元件。

• 位置反馈：直接测量直线位移的装置，如伺服电机尾部的编码器（实现半闭环控制），或安装在电动缸输出杆上的光栅尺/磁栅尺（实现全闭环控制），后者直接反映最终输出位置,精度更高。
• 力反馈：对于需要恒力输出或过载保护的场景，内部可集成称重传感器或压力传感器，实时监测推力，并将信号反馈至伺服驱动器,实现对输出力的闭环调控。
• 保护元件：内置限位开关、磁性开关或光电传感器，用于检测输出杆的极限位置,防止机械碰撞。

周边与辅助系统

这些结构保障了电动缸的耐用性与环境适应性。

• 缸筒与外罩：通常采用高强度铝合金、不锈钢或钢材精加工而成，承载内部组件、提供安装接口，并具备防尘、防腐蚀能力。
• 防尘密封系统：安装于输出杆伸出端及缸体接口处，包括防尘圈（刮刷）、密封圈（Y型圈或唇形密封）以及防尘波纹管等，有效防止灰尘、水分、切削液等污染物侵入缸体内部,保障丝杠与导轨长期稳定运行。
• 润滑系统：内部通常预注高品质润滑脂（锂基或合成油），并通过密封设计实现长期免维护,部分型号可配备自动润滑脂加注口。
• 安装法兰与铰接头：用于将电动缸固定至设备机架，可根据应用需求提供多种安装接口形式，如前法兰、后铰耳、脚座等。

伺服电动缸的内部结构是一个精密而高效的“机械+电子”协同系统，从伺服电机的精准旋转，到滚珠丝杠的高效转换，再到直线导轨的稳定导向，以及各类传感器的闭环调控，每一个部件都围绕着一个共同目标：将电能精确地转化为可控、往复、高精度的直线运动，正是这种精密的结构设计，使得伺服电动缸成为现代自动化生产线、工业机器人、航空航天测试设备以及医疗仪器等众多高科技领域中不可或缺的核心执行元件。
