伺服电动缸内部结构详解，精密动力传输的核心奥秘
伺服电动缸的核心结构由精密滚珠丝杠、高刚性导向系统、伺服电机及内置传感器组成，其动力传输奥秘在于：伺服电机通过联轴器直接驱动滚珠丝杠旋转，使螺母副将旋转运动转化为高精度直线运动，缸体内嵌的循环滚珠在丝杠螺纹与螺母之间形成低摩擦滚动副，配合预压紧机构消除背隙，实现微米级定位精度，内置光栅尺或磁栅编码器实时反馈位置信号，形成闭环控制，高强度铝合金缸体兼顾散热与轻量化，内置防旋转导向键确保推杆纯线性运动，这一精密系统将99%以上的电能高效转化为直线推力，成为工业自动化领域实现精准力控与位置伺服的核心单元。
伺服电动缸作为一种高精度、高性能的直线运动执行元件，在工业自动化、机器人、航空航天等领域得到了广泛应用，要真正理解其工作原理与性能优势，必须深入剖析其内部结构，本文将以“拆解视角”，系统分析伺服电动缸的各核心部件及其协同工作方式，帮助读者建立起全面、深入的认识。

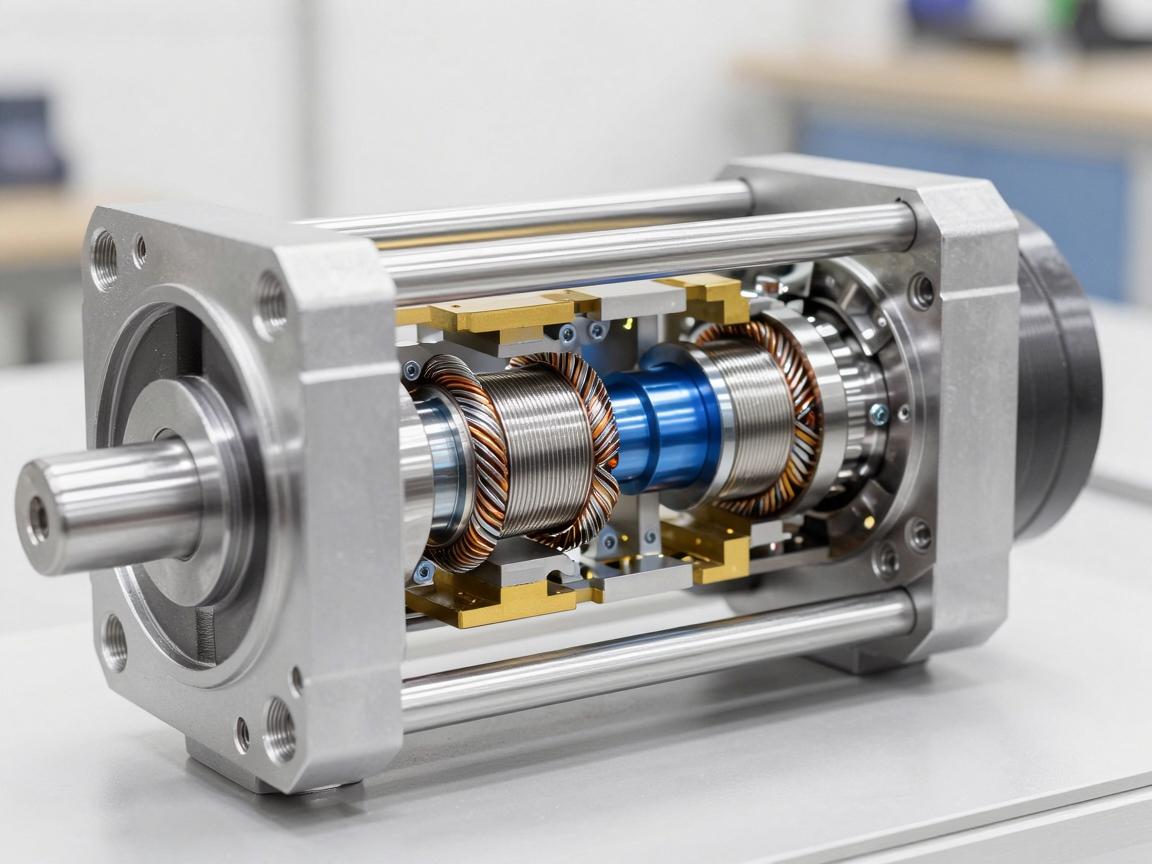

伺服电动缸是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置,其内部结构可大致分为以下几个关键部分：
伺服电机
伺服电动缸的动力源来自伺服电机,与普通电机相比，伺服电机具有高响应、高精度、高转矩密度等特点，它通常采用永磁同步电机或交流异步电机，并内置编码器或旋转变压器，用于实时反馈转子位置和速度信息，从而实现精确的闭环控制。
传动机构
传动机构是伺服电动缸的核心部分,负责将电机的旋转运动转化为直线运动，常见的形式包括：
- 滚珠丝杠副：这是最主流的传动方式，滚珠丝杠由丝杠轴、螺母和循环滚珠组成，滚珠在丝杠轴与螺母之间的滚道中滚动，极大降低了摩擦阻力，提高了传动效率与精度，其核心结构参数包括导程、螺距、精度等级（如C3、C5等）。
- 行星滚柱丝杠：适用于高负载、高刚性的场合（如伺服压机），其内部采用多个滚柱代替滚珠，接触面积更大，承载能力更强，使用寿命也更长。
- 同步带传动：在部分低负载、高速度或对价格敏感的应用中，会采用同步带与丝杠组合的方式，但其精度和刚度通常不如直接驱动。
导向机构
为保证直线运动的稳定性和精度,伺服电动缸内部需设置导向机构，防止活塞杆或推杆产生旋转或偏移现象，常见导向形式包括：
- 直线导轨：适用于高精度、高刚性场合，通常安装在缸体内部或外部。
- 滑动轴承：成本较低，适用于中低负载、低速度的场合。
- 交叉滚子导轨：提供极高的旋转刚度和运动平稳性，常用于精密装配或测量设备。
活塞杆与缸体
活塞杆是直接对外做功的部件,通常由高强度合金钢制成，表面经镀铬或渗氮处理，以提高耐磨性和防腐性，缸体则包容所有内部组件，一般采用铝合金或钢材，并经过精密加工，确保内部孔道的同轴度和直线度。
密封与防护系统
由于伺服电动缸常在粉尘、油污或潮湿环境中工作，密封结构至关重要，常见的密封件包括：
- 防尘圈：安装在活塞杆伸出端，防止外部灰尘进入。
- 密封圈：如Y型圈或O型圈，用于防止内部润滑脂泄漏。
- 磁性密封：用于某些高洁净度场景。
缸体内部通常预留有通气孔或压力平衡装置，以防止密封腔内因活塞运动产生压力差，影响运动平稳性。
制动与锁紧装置
为防止断电或急停时活塞杆意外滑动,许多伺服电动缸内部集成了制动装置，如：
- 电磁制动器：通电释放、断电制动，适用于垂直安装场景。
- 弹簧制动器：依靠弹簧力锁紧，电磁力解锁，可靠性高。
- 机械锁紧螺母：安装在丝杠上的附加防松螺母，用于长期保持位置。
传感器与反馈系统
为实现精确的位置控制,伺服电动缸内部或外部会安装各类传感器：
- 编码器：集成在电机尾部或丝杠端，测量旋转角度或直线位移。
- 磁致伸缩位移传感器：直接测量活塞杆的绝对位置，抗干扰能力强，精度可达微米级。
- 压力传感器：用于伺服压装等需要力控的场合。
- 温度传感器：监测内部温度，防止过热损坏密封件或丝杠副。
内部结构的空间布局与集成
标准伺服电动缸内部一般采用“同轴布局”：
- 电机安装于缸体一端,其输出轴通过联轴器（或直接连接）与滚珠丝杠的轴端相连。
- 滚珠丝杠的螺母固定在活塞杆内部,或与活塞杆做成一体，当丝杠旋转时，螺母带动活塞杆沿直线往复运动。
- 导向机构布置在活塞杆周围,确保运动方向与丝杠轴线严格平行。
- 所有密封、润滑、冷却通道均集成在缸体壁内，保持外观简洁紧凑。
对于高动态响应的应用,部分厂家采用“空心轴电机”与“空心丝杠”相结合的设计，使活塞杆可从电机端穿出，形成“双出杆”结构，提供更为灵活的安装方式。
结构对性能的影响
- 高刚性：滚珠丝杠副与直线导轨的组合，使电动缸能承受较大的径向力和力矩，适合侧向负载的应用。
- 高精度：反馈元件与无间隙联轴器（如波纹管联轴器或弹性联轴器）保证了零点漂移极小，定位精度高。
- 高速度：小导程丝杠适用于低速大力矩场景，大导程丝杠适用于高速低负载场景，内部润滑方式（脂润滑或油雾润滑）也会影响允许的最高转速。
- 长寿命：内部防尘、密封设计，以及滚珠或滚柱的循环系统结构，决定了产品的维护周期和使用寿命。
典型应用中的结构优化
- 伺服压机：在缸体内部增设为传感器和缓冲弹簧，实现力-位移闭环控制，提升压装精度。
- 医疗设备：采用不锈钢缸体、非磁性材料，并增加无菌密封罩，满足洁净环境要求。
- 重载机器人：采用行星滚柱丝杠配合双线性导轨，并结合双电机消隙结构，提升承载能力与运动平稳性。
伺服电动缸之所以能够替代液压缸、气缸以及传统丝杠模组，关键在于其将电机、传动、导向、传感等系统高度集成于一个紧凑的筒形结构之中，深入理解这些内部结构细节，不仅有助于工程师在选型时做出合理判断，还能在故障分析、定制开发以及后期维护中提供科学依据，随着伺服控制技术与精密加工能力的不断提升，未来的伺服电动缸将在更小的体积中实现更高的推力、速度和精度，持续赋能制造业向智能化、柔性化方向迈进。
