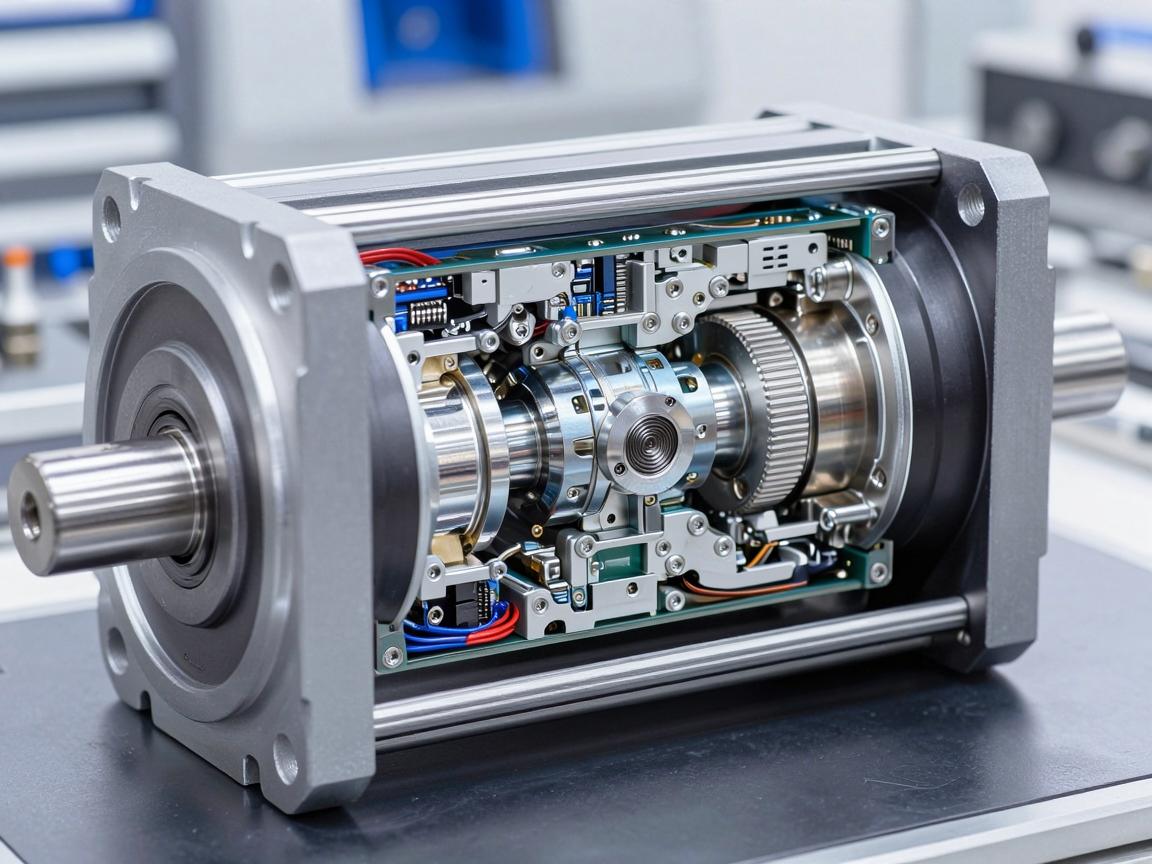

精密驱动的核心，深入解析伺服电动缸的内部结构
精密驱动的核心在于伺服电动缸，其内部结构由高精度滚珠丝杠、伺服电机、同步带或联轴器、导向装置及缸体等关键部件组成，伺服电机提供精准的旋转动力，通过联轴器或同步带传动至滚珠丝杠，将旋转运动高效转化为直线运动，滚珠丝杠作为核心执行元件，具备低摩擦、高刚性与高定位精度的特点；导向装置则确保推杆在运动过程中保持直线稳定，避免径向负载干扰，内置限位开关与编码器实时反馈位置与速度信号，形成闭环控制，使伺服电动缸在工业自动化、医疗器械及精密装配等领域实现高速、高加速与毫米级以下的高动态响应性能。
在现代工业自动化领域，伺服电动缸凭借其高精度、高效率、节能环保等显著优势，正在逐步取代传统的气动与液压系统，广泛应用于机器人、汽车制造、电子装配、医疗设备等众多场景，这套精密驱动系统究竟如何实现如此卓越的性能？答案就隐藏在其精密的内部结构之中，本文将为您揭开伺服电动缸的内部面纱,详细解析其核心组件的构成与作用。
动力源：伺服电机
伺服电机是整个系统的“心脏”，通常采用永磁同步电机（PMSM）或交流伺服电机，它负责将电能转化为旋转机械能，与普通电机不同，伺服电机具有高响应速度、高扭矩密度和宽调速范围的特点，更重要的是，它内置了高分辨率的光电或磁编码器，能够实时、精确地反馈转子的位置、速度和方向，编码器是实现闭环控制的基础,其精度直接决定了电动缸最终的定位精度。
传动转换机构：将旋转运动转化为直线运动
这是伺服电动缸区别于普通旋转电机的核心所在，它将伺服电机的高速旋转运动，转换为高速、高精度的直线往复运动，根据结构差异,主要分为以下几类：
-
滚珠丝杠式（最常见）：这是目前应用最广泛的结构,其核心组件包括：
- 滚珠丝杠：一根带有精密螺旋槽（滚道）的丝杠轴。
- 滚珠螺母：与丝杠配合，内部包含数十甚至上百颗精密钢球，当丝杠旋转时，钢球在丝杠与螺母的滚道间循环滚动，将滑动摩擦转化为滚动摩擦，这种设计极大地降低了摩擦阻力，实现了高达90%以上的传动效率,并提供了极高的重复定位精度。
- 防旋转机构：为防止推杆在伸出时发生旋转，电动缸内部通常设有防旋转设计，最常见的是采用一根或两根导向杆，或者使用矩形或花键结构的推杆，推杆内部与螺母连接，外部则与导向杆配合,确保其只能沿轴向平直运动。
-
行星滚柱丝杠式（适用于高负载、高寿命场景）：与滚珠丝杠类似，但使用螺纹滚柱替代钢球，滚柱与丝杠、螺母的接触为线接触，而非点接触，这带来了更高的承载能力（可达滚珠丝杠的3-5倍）、更强的抗冲击性、更长的使用寿命和更快的运行速度，该类型通常应用于重型压力机、大型注塑机等严苛工况。
-
同步带式（适用于高速、中低负载场景）：结构相对简单，内部采用同步带和带轮，将伺服电机的旋转运动通过同步带传递给螺母或直接驱动推杆，这种方式能够实现非常高的直线运动速度，但精度和承载能力通常低于滚珠丝杠类型，主要适用于需要高速往复、低噪音的应用,如自动化物料搬运。
导向与支撑部件
为确保推杆运动的稳定性和刚性,内部结构还包含以下组件：
- 前端轴承座与后端轴承座：用于支撑丝杠的两端，确保丝杠在高速旋转时平稳运行，减少挠曲和振动，通常采用高精度角接触球轴承,以承受径向和轴向复合载荷。
- 推杆与直线导轨（或导向套）：推杆是直接输出的部件，其内部与滚珠螺母或齿条连接，外部则与导向结构配合，在更高要求的应用中，内部集成直线导轨（线性滑块导轨），提供极低的摩擦系数和极高的导向精度；在普通应用中,则使用金属或工程塑料制成的导向套。
位置反馈与限位系统
- 伺服电机的内置编码器：如前所述，这是闭环控制的核心传感器，实时反馈电机的旋转角度和速度，并可间接计算出推杆的直线位置，现代系统常使用绝对值编码器，断电后仍能记住位置,无需回零操作。
- 外部位置传感器（可选）：对于极高要求的场合，可在电动缸本体上安装直线光栅尺或磁栅尺，直接读取推杆的真实直线位置，实现更高精度的全闭环控制,彻底消除丝杠反向间隙和热膨胀误差的影响。
- 极限限位开关：为防止推杆运动超出机械行程而造成损坏，内部通常安装2-3个极限限位开关（通常为光电或磁感应式），这些开关信号会直接连接到伺服驱动器，一旦被触发,驱动器会立即切断动力并发送警报。
密封与防护
鉴于伺服电动缸常工作于粉尘、油污、水汽等恶劣环境中,完善的密封防护至关重要：
- 前端防尘密封圈：在推杆伸出缸体的位置，安装有多种形式的防尘密封件（如唇形密封、刮板）,有效阻止外部污染物进入缸体内部。
- 内部密封：对丝杠螺母副、轴承等内部运动副进行有效的防润滑脂泄漏和防污染密封,确保长期稳定运行。
伺服电动缸并非简单的“电机+丝杠”，而是一个高度集成的机电一体化精密组件，其内部结构经过精心设计，将伺服电机的精准旋转、丝杠或行星滚柱丝杠的高效转换、精密导向、闭环反馈以及可靠的密封防护融为一体，正是这些组件的协同工作，才使得伺服电动缸能够以极高的精度、速度和可控性，将电能转化为精确的直线推拉力，成为现代智能制造中不可或缺的核心执行元件，深入了解其内部结构，有助于我们更好地进行选型、使用和维护这一精密驱动装置。
