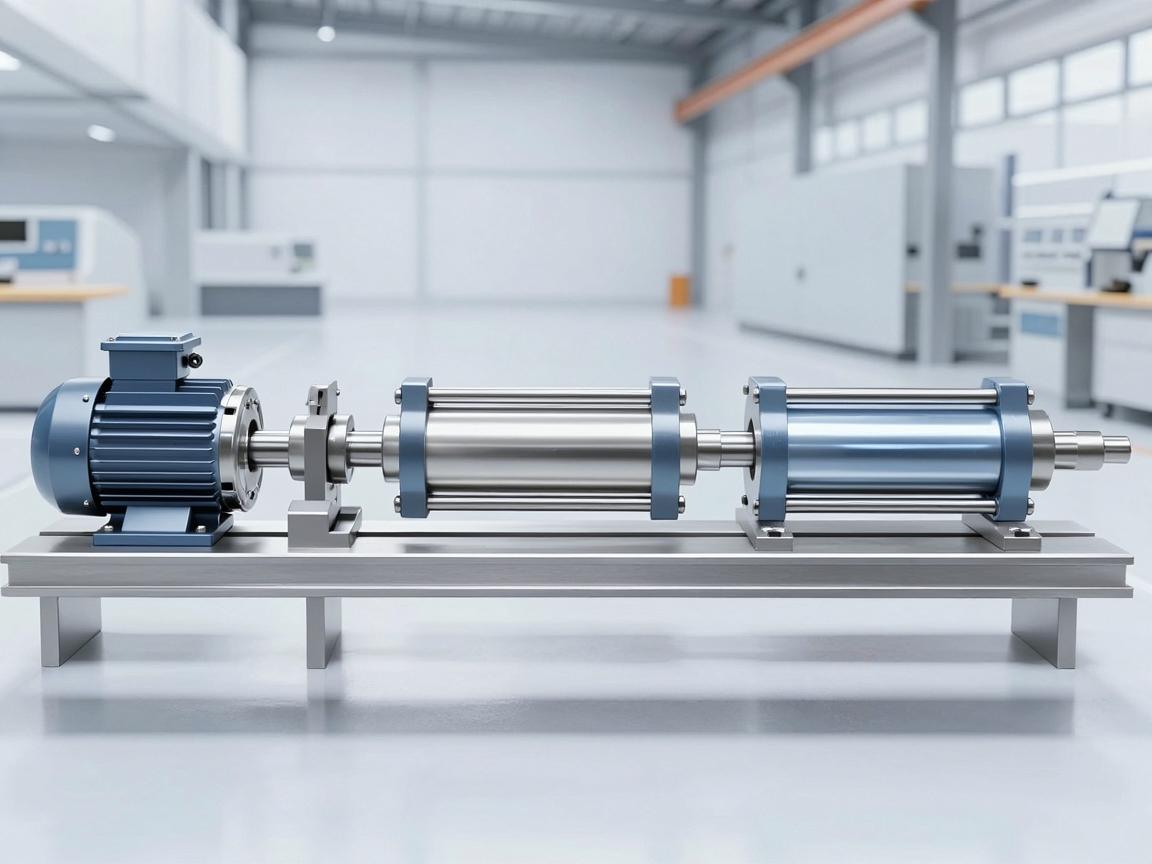

电动缸工作原理，从电机到直线运动的精密转换
电动缸是一种将电机的旋转运动精密转换为直线运动的执行元件，其工作原理基于电机驱动丝杆（通常为滚珠丝杆或行星丝杆）旋转，通过丝杆螺母副将旋转运动转化为螺母的直线移动，从而推动活塞杆做伸缩运动，关键部件包括伺服电机、丝杆、螺母、缸体及导向装置，电机控制精确，可实现高定位精度、速度可控及推力稳定，相较于液压与气动系统，电动缸具有结构紧凑、无泄漏、能效高、维护简便等优势，广泛应用于工业自动化、机器人、航空航天等需要精确直线控制的领域。
在现代工业自动化与精密控制领域，电动缸作为一种将旋转运动转化为直线运动的执行元件，正逐渐取代传统气缸与液压缸，成为众多设备的核心驱动单元，它不仅兼具伺服电机的精准控制能力，还继承了机械结构的高可靠承载特性，在机器人、新能源、医疗器械、航空航天等行业中，电动缸正发挥着越来越不可替代的作用，电动缸究竟是如何工作的？其内部又蕴含着怎样的机械与电气协同逻辑？本文将为您系统解析电动缸的工作原理。
电动缸的基本构成
要理解电动缸的工作原理，首先需要了解它的核心组成部分,一个典型的电动缸通常由以下几个关键部件构成：
- 伺服电机或步进电机：提供旋转动力源，是整个系统的“心脏”。
- 行星滚柱丝杠或滚珠丝杠：将旋转运动转换为直线运动的核心传动机构。
- 缸体与导向机构：为丝杠螺母或推杆提供支撑与导向,确保直线运动的平稳性。
- 编码器或位置传感器：实时反馈推杆的位移、速度与位置信息。
- 控制器与驱动器：接收控制信号，驱动电机按指令运转,形成闭环控制。
核心工作原理：从旋转到直线的转化
电动缸的工作原理可以概括为“电机旋转 → 丝杠传动 → 推杆直线运动”的机械能量转换过程,具体可分为以下几个关键步骤：
电机输出旋转运动
伺服电机接收到来自控制器（如PLC或运动控制卡）的脉冲信号或模拟指令后，开始旋转，电机输出轴通过联轴器或直接与丝杠连接，将扭矩传递给丝杠,电机的转速与转向直接决定了推杆的运动速度与方向。
丝杠将旋转变为直线运动
丝杠与螺母之间的螺纹副是实现运动转换的核心，当丝杠旋转时，安装在推杆内部的螺母受导向机构限制无法随之旋转，因此被迫沿丝杠轴线方向做直线运动，根据丝杠类型的不同,这一转化过程可分为两种：
- 滚珠丝杠型：丝杠与螺母之间通过循环滚珠传递力，摩擦力极小，传动效率可达90%以上，适用于高速、高精度场景。
- 行星滚柱丝杠型：采用多个细长滚柱代替滚珠，接触面积更大，承载能力更强，寿命更长，适用于重载、高刚度、高冲击环境。
推杆伸出或缩回
螺母的直线运动直接带动推杆（或活塞杆）进行相应的直线移动，推杆通过导向套或直线导轨保持严格的直线度,从而实现对负载的精确推动或拉动。
闭环反馈实现精准控制
编码器安装在电机后端或推杆末端，实时检测电机轴的旋转角度或推杆的实际位移，控制器将检测到的位置信号与目标指令进行比较，实时调整电机的输出扭矩、转速和加减速曲线，形成位置、速度或力的闭环控制,这使得电动缸能够在微米甚至亚微米级别上实现高重复定位精度。
关键传动机构：滚珠丝杠与行星滚柱丝杠的对比
对于电动缸而言，丝杠副的性能直接影响整机的力、速度和寿命,以下是两种主流丝杠的工作特点对比：
| 特性 | 滚珠丝杠 | 行星滚柱丝杠 |
|---|---|---|
| 传动效率 | 高（85%～95%） | 较高（80%～90%） |
| 承载能力 | 中等 | 极高（可达数倍于滚珠丝杠） |
| 抗冲击能力 | 一般 | 强 |
| 寿命 | 较长 | 非常长 |
| 适用场景 | 高速、高精度、中轻载 | 重载、高频、恶劣环境 |
在某些超高精度或极端工况下（如半导体制造、核工业机器人），还会选用非接触式电磁传动或压电传动的电动缸，但其基本原理仍遵循“旋转→直线”或“直接直线驱动”的范式。
电动缸的工作模式与控制方式
根据应用需求,电动缸可实现多种工作模式：
- 位置控制：依靠编码器反馈，使推杆准确停在指定位置,常用于点对点搬运。
- 速度控制：控制推杆在行程内以恒定速度运动，用于涂胶、喷涂等工艺。
- 力控：实时监测电机的电流或推力传感器信号，控制推杆输出恒定压力，用于压装、夹紧等。
- 多段同步控制：多个电动缸协同动作，完成复杂的插补运动,如六自由度运动平台。
在控制层面，现代电动缸多采用EtherCAT、CANopen、Modbus等总线协议，与上位系统实现高速实时通信,确保多轴运动同步性。
电动缸的工作原理并不复杂，但其背后凝聚了精密机械、伺服驱动与运动控制的深度融合，从电机的高速旋转，到丝杠的精密转换，再到推杆的直线输出，最后通过闭环反馈实现精准执行，这一过程体现了现代工业对“高效、精准、可控”的极致追求。
相比液压缸的“笨重漏油”与气缸的“乏力抖动”，电动缸凭借其节能、清洁、可控性强、维护简单的优势，正在成为智能制造、高端装备与自动化产线的首选执行单元，理解其工作原理，不仅有助于我们在设备选型中做出更优判断,更能为推动技术创新提供坚实的理论基础。
