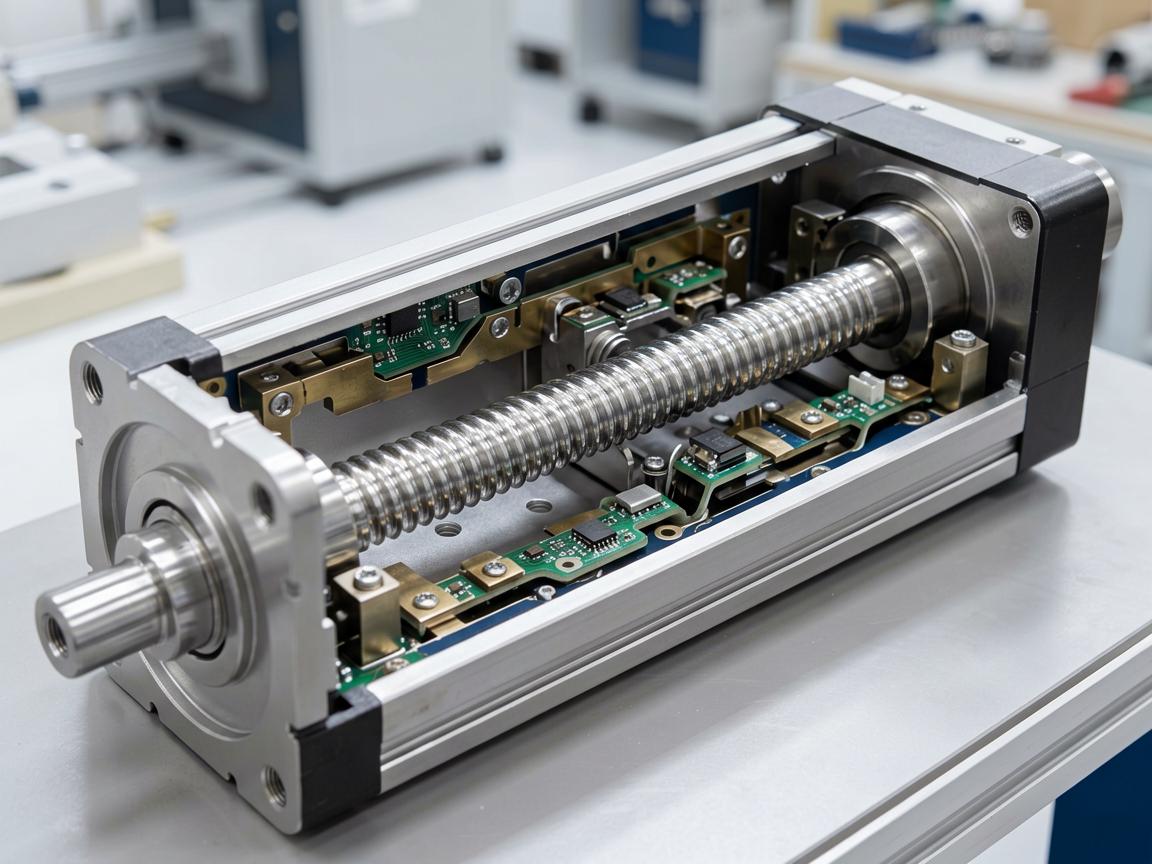

探秘伺服电动缸的内脏，从滚珠丝杠到高精度位移的硬核拆解

伺服电动缸的核心是滚珠丝杠与伺服电机的精密配合，电机旋转驱动丝杠旋转，通过螺母滚道内的滚珠将滑动摩擦转为滚动摩擦，从而将旋转运动高效转化为直线位移，这一过程中，滚珠循环系统与预压设计直接决定了其背隙精度，高刚性螺母与光栅尺闭环反馈则消除热伸长误差，实现微米级重复定位，其“内脏”核心价值，在于机械传动与电控算法的深度耦合，以硬核结构换取高速度、高推力与超长寿命，是工业自动化中运动控制的精确化身。

如果你曾站在一台全自动锂电池卷绕机或六轴机器人面前,或许会注意到那个看似“低调”的金属圆柱体——它没有液压缸的粗壮油管，也没有气缸的嘶嘶排气声，只是在电机转动中，将活塞杆精确到微米级地推出、收回，这就是伺服电动缸，现代工业自动化中取代气动与液压的“精密肌肉”。

要让这根“肌肉”做到丝滑无顿挫的直线运动，靠的绝不仅仅是外壳和电机，我们抛开“伺服电机+丝杠”的粗浅认知，打开它的“腹腔”，看看那些藏在钢壳里的精密“器官”是如何协同运作的。

第一层“骨骼”：缸体与导向机构——刚性的底线

拆开外壳,首先映入眼帘的是经过硬质阳极氧化处理的铝合金缸体，它不仅是承载所有内部元件的“骨架”，更是散热的关键，但真正决定运动平稳性的，是隐藏在缸筒内的导向机构。

在高负载应用中,你通常会看到一根或两根直线导轨或铜基自润滑导向套，它们紧贴着活塞杆，像铁轨一样限制其径向偏移，没有这对“铁轨”，当活塞杆承受侧向力时，丝杠就会像喝醉的司机一样摇摆，导致螺母磨损和定位误差，这是伺服电动缸“出力不跑偏”的第一道保险。

第二层“心脏”：滚珠丝杠副——从旋转到直线的魔法

顺着电机法兰往里看,最核心的部分是滚珠丝杠，这根看似普通的螺纹杆，实际上是一条布满微型滚道的精密轴。

它的工作原理是：丝杠旋转，螺母沿着螺纹轴向移动，但关键在于，螺母内部不是螺纹牙，而是循环排列的滚珠，当丝杠转动时，滚珠在丝杠滚道内滚动，带动螺母前进，然后在螺母内部回程管里“掉头”循环。这种“滚动摩擦”取代“滑动摩擦”的设计，是伺服电动缸能保持90%以上传动效率的灵魂所在。

你能看到区分等级的关键：研磨级丝杠表面如镜面，导程误差控制在±0.003mm以内；而冷轧级丝杠则带有银灰色的冷挤压纹理，虽然精度稍逊，但胜在性价比，如果你看到丝杠尾端有预压螺母（双螺母结构），那说明设计师正在通过消除反向间隙，来应对频繁换向时的“点头”误差。

第三层“大脑与神经”：编码器与极限保护

不要只盯住金属件,在活塞杆的头部或后盖处，还藏着电动缸的“神经末梢”——磁致伸缩位移传感器或旋转编码器。

高端的伺服电动缸内部,会在活塞杆内部植入一根磁环，外置传感器探测磁环位置，直接反馈活塞杆的真实绝对位置，而不是通过电机圈数换算，这种方式彻底规避了丝杠热伸长和联轴器打滑带来的误差，缸体前后端盖内还预埋了霍尔式近接开关或机械缓冲垫，防止操作失误时活塞“撞墙”导致滚珠破损。

第四层“血管”：润滑系统与密封圈

如果说滚珠是“骨关节”，那润滑脂就是“关节液”，在拆解时，你会看到丝杠螺母上涂覆着锂基或合成烃类润滑脂，这不是随意涂抹的，而是通过计算DN值（丝杠直径×转速）选定的粘度。如果你看到缸体侧面有外接油杯，说明这是重载长寿命设计，内部有特殊的迷宫式油路，能将油脂引导至每一颗滚珠上。

而密封系统则是防尘的最后防线，在活塞杆伸出端，通常有多层唇形密封圈（Y型圈+防尘圈），它们像雨刮器一样，在活塞杆伸缩时刮除附着在上面的铁屑和粉尘，若是在恶劣环境下，你还会看到金属刮片——那是专门用来对付冷轧钢板上的氧化皮碎屑的。

从“液压泄漏”到“电气一致”

当我们把电动缸的零件一一回装,你会发现，它的内部结构本质上是“数字化机械”——没有液压油的可压缩性，没有气动介质的延时性，只有刚性滚珠与精密丝杠的确定性运动。

伺服电动缸内部的每一处倒角、每一个预压环，都在为同一个目标服务：将电机的扭矩流畅、无背隙、可重复地转化为推力，且不用一滴油，不见一丝气。 读懂它的内部结构，你才算真正理解了工业自动化的硬核魅力，下次当你看到它安静地推着工件时，请记得，那是无数颗微小滚珠正在钢壳内高速循环，为你上演一场微米级的机械芭蕾。
