电动缸工作原理，从电机到直线运动的精准转换

电动缸的核心工作原理是将电机的旋转运动转化为直线运动，以实现高精度的位置控制，其过程始于伺服或步进电机接收指令信号后产生旋转力矩，该力矩通过同步带或联轴器传递给滚珠丝杠或梯形丝杠，丝杠的旋转驱动螺母沿轴向做直线移动，进而带动与螺母连接的推杆或滑台进行伸缩或往复运动，通过编码器实时反馈位置信息至驱动器，形成闭环控制，可精确调节速度、位置和推力，整个传动链中，滚珠丝杠的高效滚动摩擦与电机的高响应特性相结合，确保了微米级的定位精度与平稳的直线输出，避免了能量损耗与传动间隙。

在现代工业自动化领域,电动缸正逐渐取代传统的液压缸与气缸，成为执行机构中的优选方案，它不仅实现了清洁、高效的能量传递，更凭借其出色的控制精度，在机器人、航空航天、医疗设备及精密制造等行业中赢得了广泛应用，电动缸究竟是如何将电机的旋转运动，转化为平稳、可控的直线运动的呢？本文将从核心结构、工作原理及关键技术三个方面，为你揭开电动缸的“内在逻辑”。

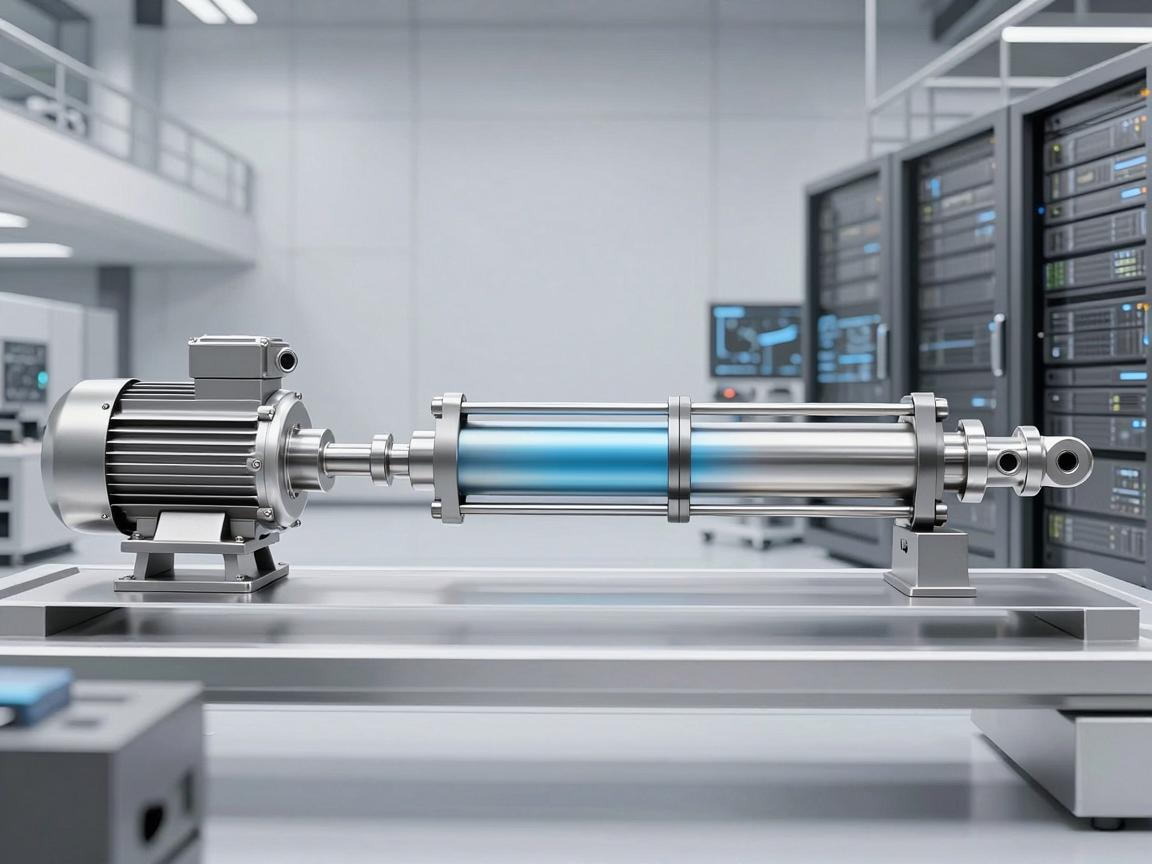

电动缸的核心结构

要理解电动缸的工作原理,首先需要认识它的主要构成部件，一台典型的电动缸通常包含以下几个部分：

1. 伺服电机或步进电机：作为动力源，提供旋转运动，伺服电机常用于对精度和速度要求较高的场景，而步进电机则更多应用于成本敏感、定位精度适中的场合。
2. 滚珠丝杠或梯形丝杠：这是实现运动形式转换的核心部件，滚珠丝杠利用滚珠在丝杠与螺母之间滚动，具有摩擦力小、效率高、背隙低的特点，适用于高精度、高速度的应用；梯形丝杠则通过滑动摩擦传动，结构简单、成本低廉，但效率与精度相对较低。
3. 活塞杆与缸筒：活塞杆与丝杠螺母直接或间接相连，随螺母的移动而伸缩，缸筒则起到导向、防护与支撑的作用。
4. 导向装置：如直线导轨或铜套，确保活塞杆在运动过程中保持笔直，防止偏载导致的磨损或卡涩。
5. 限位开关/传感器：用于检测行程极限或实时位置反馈，实现闭环控制。

电动缸工作原理详解

电动缸的基本工作流程可以概括为：电机旋转 → 丝杠旋转 → 螺母直线移动 → 活塞杆伸缩，具体过程如下：

1. 电机输出旋转运动：当控制器发出指令时，伺服电机或步进电机开始旋转，其转轴直接或通过联轴器与滚珠丝杠相连。
2. 丝杠旋转驱动螺母直线运动：滚珠丝杠旋转时，内部的滚珠会沿螺旋滚道滚动，推动螺母沿丝杠轴向做直线运动，这里的关键在于：丝杠的旋转角度与螺母的直线位移成正比（取决于丝杠的导程），从而建立了转角与位置之间的数学关系。
3. 螺母带动活塞杆伸缩：螺母通常与活塞杆固定在一起，因此螺母的直线移动直接转化为活塞杆的伸出或缩回动作。
4. 反馈与控制：为了实现位置、速度和力的精确控制，电动缸通常配备编码器或磁栅尺，将电机转角或活塞杆位移实时反馈给伺服驱动器，控制器根据反馈信号与目标值之间的差异，动态调整电机的电流与转速，形成闭环控制。

电动缸就像一个“旋转-直线转换器”：电机每转一圈，螺母就前进或后退一个导程的距离，通过改变电机的转速、转向和转角，即可精确控制电动缸推杆的速度、方向及停止位置。

电动缸的核心优势与典型应用

理解了工作原理后,电动缸相较于液压与气动系统的优势便一目了然：

• 高精度与高可控性：闭环伺服控制使得定位精度可达0.01mm甚至更高，远优于液压缸的易泄漏问题与气缸的压缩性误差。
• 清洁与节能：无需液压油或压缩空气，无漏油污染，且能量转换效率高达80%以上，运行与维护成本低。
• 易于集成与控制：通过CAN、EtherCAT等工业总线，可直接与PLC或上位机通信，编程灵活，适合多轴同步或复杂轨迹控制。
• 动态响应快：电机加减速迅速，启停果断，尤其适合需要频繁启停或高速往复的场合。

这些特性使电动缸广泛应用于以下领域：

• 工业机器人的关节驱动与末端执行器
• 自动化产线的推料、顶升、压合工序
• 医疗器械,如手术台升降、影像设备精准定位
• 航空航天领域的飞行模拟器作动机构
• 新能源汽车电池包的压装与检测设备

关键选型参数与注意事项

在实际应用中,选择合适的电动缸需要关注以下几个参数：

• 额定推力与行程：根据负载重量及运动范围确定，需要注意的是，推力并非恒定值，通常随速度升高而下降（受电机功率与丝杠特性限制）。
• 丝杠导程：导程越大，相同转速下速度越快，但推力越小，选型时需在速度与推力之间进行权衡。
• 电机功率与转速：需匹配负载所需的功率及最高运行速度。
• 防护等级与安装方式：如果环境多尘、潮湿或存在振动，应选择防护等级达到IP54以上并配备防尘罩的型号，安装方式有法兰式、耳轴式、铰接式等，需根据机械接口选择。
• 背隙与刚性：高精度应用应选择滚珠丝杠或带预紧的型号，以消除反向间隙。

电动缸的工作原理并不复杂,它巧妙地将电机的高效转动与丝杠的精密位移结合起来，实现了干净、精准、可控的直线运动，随着伺服控制技术的进步和成本的逐步下降，电动缸正全面渗透各行各业，成为“智能驱动”中不可或缺的一环，理解其工作原理，不仅能帮助工程师更好地进行选型与调试，也为设计更先进的自动化系统奠定了坚实的基础，随着集成化与智能化水平的进一步提升，电动缸还将解锁更多令人兴奋的应用场景。
