精密与力量的交织，解析伺服电动缸的核心结构与工作原理

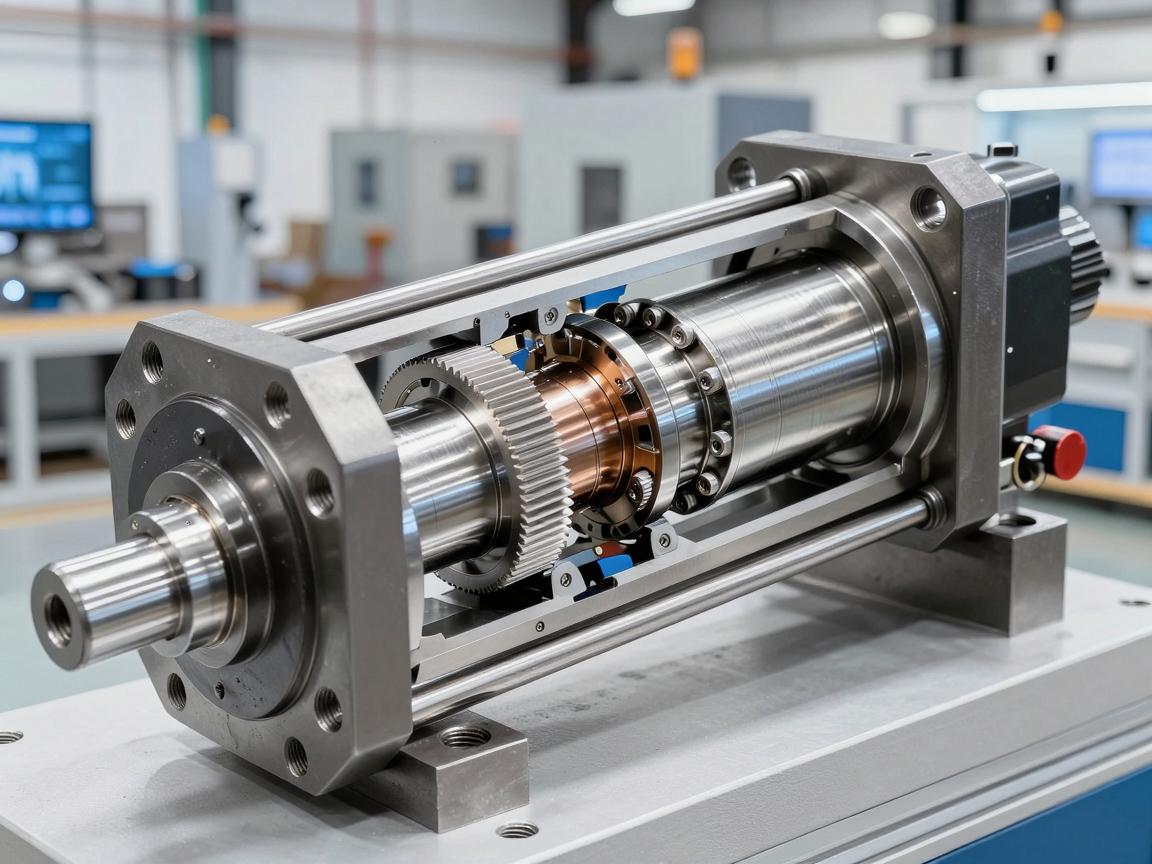

伺服电动缸是精密机械与电力驱动技术的融合体，其核心结构主要由伺服电机、高精度滚珠丝杠、传动机构及内置传感器组成，工作时，伺服电机接收控制器指令，通过联轴器驱动丝杠旋转，进而将旋转运动转化为推杆的直线运动，内置的位置与力传感器实时反馈数据，形成闭环控制，确保毫米级甚至微米级的定位精度，通过调整电机转速与扭矩，能精准控制推力大小与运动速度，这种设计既实现了液压缸的高负载能力，又具备气动系统的响应速度，在工业自动化中替代传统驱动方式，完成推拉、举升、压力装配等高要求动作。

在现代工业自动化的宏伟蓝图中，伺服电动缸正扮演着愈发关键的角色，它已不再是传统液压或气动系统的简单替代品，而是一种集精密控制、高响应速度与绿色环保于一体的新型直线运动执行元件，真正理解其卓越性能的来源，必须深入其内部结构，剖析其设计逻辑，本文将为您详细拆解伺服电动缸的各个组成部分,揭示其背后的精妙构思。

核心驱动单元：伺服电机

一切的起点，源于动力，伺服电动缸的灵魂在于与之配对的伺服电机，与传统交流电机不同，伺服电机内置编码器（通常为高分辨率的光电编码器或磁编码器），能够实时反馈转子的位置、速度和加速度信息。

• 类型选择：根据应用需求，电机可选用交流永磁同步电机（PMSM，最为常见，效率高、控制精度优异）或直流无刷电机（BLDC，适用于小功率场景）。
• 关键作用：伺服电机不仅提供驱动力矩，更通过闭环控制系统，将来自驱动器的脉冲指令精确转换为旋转运动，从而实现高精度定位与速度调节,这是整个系统精度的第一道保障。

传动与转换：丝杠与螺母副

这是将伺服电机的旋转运动转换为直线运动的核心机械结构，根据性能要求和应用场景,主要分为以下两类：

1. 滚珠丝杠副 这是目前伺服电动缸中应用最广泛的传动形式。

   • 结构：由丝杠轴、螺母、滚珠、反向器等组成，滚珠在丝杠与螺母的螺旋滚道之间滚动,将滑动摩擦转化为滚动摩擦。
   • 优势：传动效率极高（可达90%以上），摩擦阻力小，磨损低，寿命长，配合预压处理，可消除反向间隙，实现极高的重复定位精度（可达微米级）。
   • 应用：广泛应用于高精度定位、频繁启停、长寿命要求的场合，如自动化装配、电子制造、医疗设备。

2. 行星滚柱丝杠副 当需要应对极高负载、重载荷或恶劣工况时，“王者”登场。

   • 结构：在丝杠与螺母之间，并非排列滚珠，而是插入多个带螺纹的滚柱，滚柱与丝杠、螺母同时啮合。
   • 优势：承载能力是同等尺寸滚珠丝杠的数倍至十数倍，抗冲击性强，寿命长，且能在极低转速下保持平稳传动，缺点在于成本较高,安装精度要求更严。
   • 应用：注塑机、冲压机、压铸机、大型军事装备、重载机械臂等。

支撑与导向：缸筒与导向机构

电动缸的活塞杆在运动过程中必须保持直线、稳定，并承受径向载荷（即垂直于运动方向的力）。

• 缸筒：通常采用高强度铝合金或不锈钢管材制造，内壁经过精密加工（如挤压、珩磨或内孔镗削）,以形成精确的导向基准。
• 导向机构：
  • 内置导向：在缸筒内部安装直线轴承或滑动衬套，直接引导活塞杆运动，设计紧凑,但径向承载能力有限。
  • 外置导向：在缸体外部平行安装直线导轨或滑块，这种方式允许承受极大的径向力，结构刚度高，但体积更大，在一些高精度场合，还会采用交叉滚子导轨,以进一步减摩并提高刚性。
• 密封与防尘：缸筒与活塞杆之间的密封圈（如唇形密封圈、U型圈）可防止润滑脂泄漏，并阻止外部尘埃和水分进入内部，缸体端部通常配有刮尘器,极端环境下甚至采用气囊式防尘套。

执行与输出：活塞杆与端部连接件

这是最终将力量与运动传递至负载的部件。

• 活塞杆：通常采用高合金钢（如40Cr、38CrMoAl），经调质和表面镀硬铬处理制成，确保高强度、高耐磨性和防锈能力，其内部中空设计（尤其适用于大缸径产品）可减轻重量,同时允许通入冷却液或压缩空气。
• 端部连接件：活塞杆前端通常设计有内螺纹、外螺纹、球头、鱼眼轴承、JIS耳轴、法兰等接口，便于与负载设备实现快速、标准化的连接，根据负载类型（轴向力或弯曲力矩）,可选择含油轴承或关节轴承。

安全与反馈：不可或缺的辅助系统

1. 制动装置
   对于垂直安装或需要断电自锁的应用，必须配备电磁制动器，这类制动器通常安装在伺服电机后端，通电时打开，断电时立即抱死,可有效防止重力导致负载坠落。

2. 限位与反馈传感器

   • 极限位置传感器：采用微动开关、接近开关或光电开关,确保活塞杆运动不超出机械行程极限。
   • 位置反馈信号：除伺服电机编码器外，部分高级电动缸还会在活塞杆或缸体上额外安装线性编码器（如光栅尺、磁致伸缩传感器），提供直接的位置反馈,从而消除由丝杠热膨胀和磨损引起的累积误差。

结构铸就性能

伺服电动缸的结构并非各零部件的简单堆砌，而是一套经过精密计算与工程设计的高度集成系统，从电机的响应速度，到丝杠的传动效率，再到缸体的刚性、导向的精准度,每一环节都决定着最终的性能表现。

• 高速与高精：依赖于高分辨率编码器、低惯量电机以及预压滚珠丝杠。
• 重载与高刚性：依托行星滚柱丝杠、厚壁缸筒和坚固的外置导轨。
• 紧凑与轻量化：通过集成化设计、新型材料的应用以及结构优化来实现。

理解伺服电动缸的结构，不仅是一次知识的积累，更是打开精密控制世界大门的钥匙，当您下次审视一台自动化设备时，不妨多留意那根平稳、安静的电动缸——它将复杂的机电逻辑浓缩为纯粹的直线动力,这正是现代工业最优雅的表达。

---
