伺服电动缸结构解析，精密传动的核心与创新

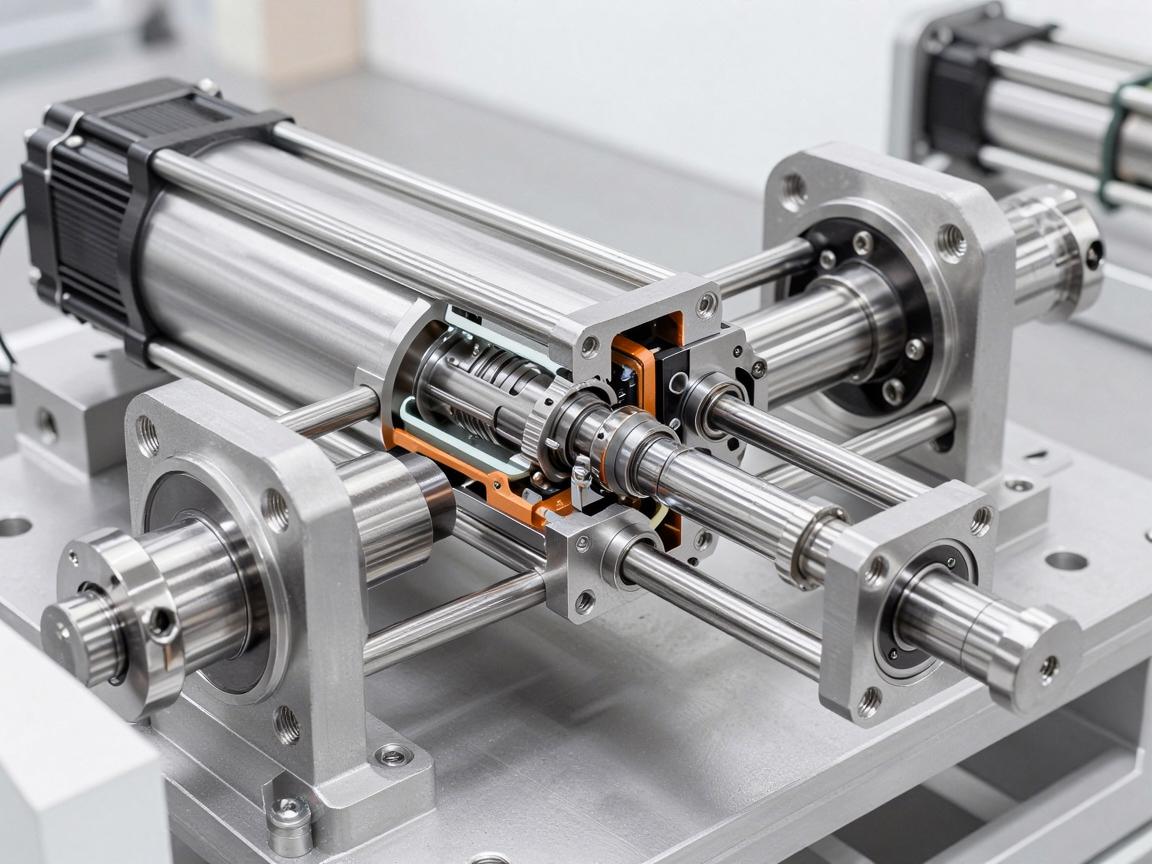

伺服电动缸作为精密传动的核心组件，其结构设计融合了创新与高效，它主要由伺服电机、高精度滚珠丝杠、同步带或齿轮传动机构、缸体及内置传感器等部分组成，伺服电机提供精准的动力输入，通过同步带或直连方式驱动滚珠丝杠旋转，从而将旋转运动转化为活塞杆的直线运动，其关键创新在于采用闭环控制系统，结合位置、速度与力矩传感器，实现微米级的位移精度与动态响应，优化的润滑密封结构提升了耐用性，而模块化设计便于集成与维护，这一结构不仅消除了传统液压系统的泄漏与能耗问题，还凭借高刚性、低噪音与长寿命，广泛应用于自动化装备、机器人及精密加工领域，实现了动力与控制的完美平衡。
核心组件：动力、传动与反馈的精密耦合
伺服电动缸的结构可拆解为三大核心模块：动力模块（伺服电机）、传动模块（丝杠副与导向机构）以及反馈与控制模块（传感器与控制器）。
-
伺服电机：作为动力源，通常采用永磁同步伺服电机（PMSM），具备高转矩密度、低惯量及宽调速范围的特点，电机转子直接或通过联轴器与丝杠连接，实现零背隙传动，确保控制精度。
-
滚珠丝杠副：是传动精度的核心，丝杠通常采用高硬度合金钢（如GCr15），经淬火与精密磨削加工，螺母内嵌循环钢球（或陶瓷球），将旋转运动转化为直线运动，丝杠的导程、螺距及预紧方式，直接决定了缸体的直线分辨率与轴向刚度。
-
导向机构：通常采用直线导轨或滑动轴承，用于承受径向载荷与倾覆力矩，确保活塞杆在高速移动时不发生偏摆，常见设计包括内置双导轨或外置滑块结构，可显著提升抗扭能力。
-
反馈传感器：多为绝对式或增量式编码器（安装在电机尾部），也可采用磁栅尺或光栅尺（安装在缸体侧面），实时反馈位置信号，在超高精度应用场景下，还会集成力传感器与温度传感器，形成完整的闭环反馈链。
传动机制：从旋转到直线的精密转换
伺服电动缸的传动路径可概括为：电机旋转 → 联轴器/同步带 → 丝杠旋转 → 螺母直线运动 → 活塞杆输出，根据丝杠类型的不同，其结构主要分为“滚珠丝杠式”与“行星滚柱丝杠式”两种主流方案。
-
滚珠丝杠式：适用于中等负载（<20吨）、高速度（<1.5m/s）及高精度（重复定位<0.01mm）场景，结构简单，成本可控，但受限于钢球接触应力，高速重载下易产生温升与磨损。
-
行星滚柱丝杠式：采用多个螺纹滚柱替代传统钢球，接触面积约为滚珠丝杠的10倍，可承受极高负载（>50吨）与冲击，使用寿命延长3–5倍，但其加工难度大、成本高，约为滚珠丝杠的2–4倍，广泛应用于注塑机、重型机械手等重载工况。
结构创新：集成化、轻量化与智能化的演进
近年来,伺服电动缸的结构设计呈现出三大创新趋势：
-
电机-丝杠一体化：采用“中空电机+丝杠穿轴”设计，电机转子直接作为丝杠的旋转部分，省去联轴器与轴承座，使轴向尺寸缩短30%–50%，适用于机器人关节等紧凑空间。
-
内置制动与缓冲模块：在缸体末端集成电磁制动器与液压缓冲器，实现断电自锁与柔性停止，有效避免高速运动时的过冲损坏。
-
模块化与标准化接口：采用ISO 15552标准安装孔距，配合EtherCAT、Profinet等主流通信接口，使伺服电动缸可像“动力模块”一样快速接入自动化产线，提升系统集成的便捷性与兼容性。
发展趋势：从单一执行件到智能节点
随着工业4.0的深入推进，伺服电动缸的结构将进一步融合边缘计算与预测性维护功能，通过内置振动传感器与加速度计，实时监测丝杠磨损与预紧力变化；利用机器学习算法，根据电流波形预测剩余寿命，碳纤维丝杠、轻质铝合金缸体与高分子导向材料的应用，将使缸体重量降低40%以上，满足航空航天与医疗设备对轻量化的极致需求。
伺服电动缸的结构设计,本质上是机械精度、电气控制与材料科学的系统性协奏，从滚珠丝杠的精密磨削到行星滚柱丝杠的应力优化，从电机直连的刚性提升到内置传感器的智能反馈，每一个细节都折射出制造业对“更高效率、更强负载、更低故障”的不懈追求，在智能工厂的图景中，伺服电动缸正从单纯的“出力部件”，进化为集感知、决策、执行于一体的智能节点，推动工业自动化迈向全新的精度与协同高度。
