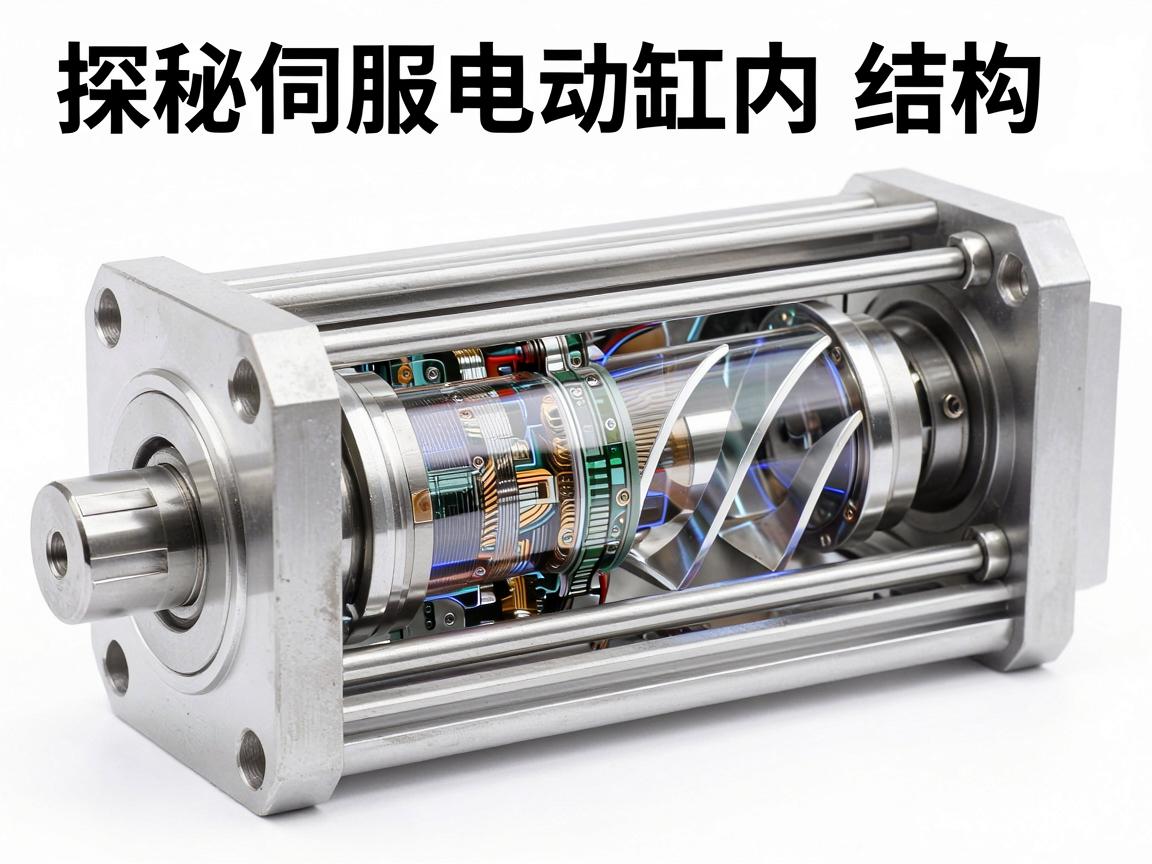

探秘伺服电动缸内部结构，核心组件与工作原理详解
，伺服电动缸的核心结构主要由驱动电机、同步带/轮、丝杠副（通常为滚珠或行星滚珠丝杠）以及缸体组件构成，其工作原理为：伺服电机输出旋转运动，通过同步带传动至丝杠，丝杠螺母将旋转运动转化为精确的直线运动，从而推动活塞杆伸缩，缸体内部还集成了位置传感器（如编码器）与导向机构，用以实时反馈位置信号并确保运动精度，该系统凭借闭环控制特性，实现了高速度、高精度与低噪音的直线驱动，广泛应用于自动化产线与精密定位场景。
伺服电动缸作为一种高精度、高可靠性的直线执行机构，广泛应用于自动化生产线、机器人、航空航天及医疗设备等领域，其内部结构集成了伺服电机、滚珠丝杠、传感器等精密部件，是机电一体化技术的典型代表，本文将深入解析伺服电动缸的内部结构，帮助读者理解其工作原理与技术优势。
动力源：伺服电机
伺服电动缸的动力源通常采用永磁同步伺服电机或交流伺服电机,电机内部包含定子绕组和永磁转子，通过驱动器控制电流的频率与相位，实现精确的转速与转矩输出，相比普通电机，伺服电机具备以下显著特点：
- 高精度反馈：内置编码器（如增量式或绝对式编码器），能够实时监测转子位置与速度。
- 低惯量设计：转子结构紧凑，响应迅速，适合频繁启停与变速应用。
- 过载能力强：短时间内可输出数倍于额定转矩，满足启动或冲击工况需求。
伺服电机通过联轴器或同步带与丝杠组件相连,将旋转运动高效转化为直线运动。
传动机构：滚珠丝杠与螺母
滚珠丝杠是伺服电动缸实现精密直线运动的核心部件,其结构主要包括丝杠轴、螺母和循环滚珠，其工作原理如下：
- 丝杠轴表面加工有螺旋状滚道。
- 螺母内圈对应设有滚道,内部装有若干钢珠。
- 当丝杠旋转时,钢珠在滚道内循环滚动，驱动螺母沿轴线移动。
- 钢珠在循环过程中通过回珠器返回起点,形成连续的滚动摩擦。
与滑动丝杠相比,滚珠丝杠的摩擦系数极低（约0.003），传动效率高达90%以上，且磨损小、寿命长，精密滚珠丝杠的导程精度可达微米级，结合预紧技术可有效消除反向间隙，确保定位重复性。
导向与支撑结构
为保证直线运动的平稳性,伺服电动缸内部设有导向机构：
- 导轨与滑块：在缸筒内壁安装直线导轨，滑块与螺母固定连接，限制非轴向自由度。
- 支撑轴承：丝杠两端通过角接触球轴承或深沟球轴承支撑，承受径向与轴向载荷。
- 防旋转设计：部分电动缸采用防转键或矩形导轨结构，防止螺母带动负载旋转。
导向系统直接决定了电动缸的刚性、运动精度与承载能力，高端产品常采用预压导轨以消除间隙，提升运动平稳性。
反馈与控制系统
伺服电动缸之所以能实现闭环控制,离不开内部的传感与反馈元件：
- 光栅尺或磁栅尺：安装在缸筒外部或内部，直接测量螺母或活塞杆的绝对位置，分辨率可达1微米以下。
- 力传感器：集成于推杆端部或螺母前端，实时监测输出推力，适用于力控应用。
- 温度传感器：监测丝杠与电机温度，防止因过热导致部件损坏。
驱动器接收编码器与位置传感器的信号,与目标值比较后调整电机电流，形成位置、速度、力矩的多闭环调节，确保执行精度。
密封与保护组件
工作环境中的粉尘、油污、水分会严重影响精密部件的使用寿命，因此内部结构需配备完善的密封系统：
- 刮尘圈：位于推杆与缸筒接口处，防止外部杂质进入。
- O型密封圈：在缸筒端盖、电机接口等部位实现静态密封。
- 防护套管：部分设计在推杆外增加波纹管或伸缩护罩，适用于恶劣工况。
- 润滑系统：通过油脂嘴或自动注油器向丝杠与导轨补充润滑脂，保持传动平稳。
典型内部结构示意图（文字描述）
从剖面图观察,伺服电动缸内部结构可分解为以下层次（以水平安装为例）：
- 尾端：伺服电机通过联轴器连接丝杠输入端。
- 中部：丝杠穿过螺母，螺母外壁安装滑块并与推杆（活塞杆）固定。
- 前端：推杆从缸筒前法兰伸出，缸筒内部安装直线导轨与行程限位开关。
- 外部：缸筒表面预留传感器安装槽与电缆接口，便于系统集成与调试。
结构设计对性能的影响
不同应用场景对伺服电动缸内部结构有差异化要求：
- 高精度定位：采用大导程丝杠、高分辨率编码器与光栅尺组合，提升定位精度。
- 重载推拉：选用大直径丝杠、加强型导轨与更大功率电机，增强承载能力。
- 高速运动：使用空心轴电机或直驱技术，减小惯量影响，提升响应速度。
- 紧凑空间：将电机与丝杠同轴设计（即“直推式”结构），减少轴向长度，适应狭小空间。
伺服电动缸的内部结构是精密机械与智能控制的完美结合,从伺服电机的动力输出，到滚珠丝杠的精密传动，再到多重传感器的实时反馈，每一处设计都服务于“高效、精准、可靠”这一核心目标，理解其内部构造与工作原理，不仅有助于选型与维护，更能为自动化系统设计提供坚实的技术支撑，随着工业4.0的推进，集成度更高、响应更快的伺服电动缸将持续引领直线驱动技术的进化。
