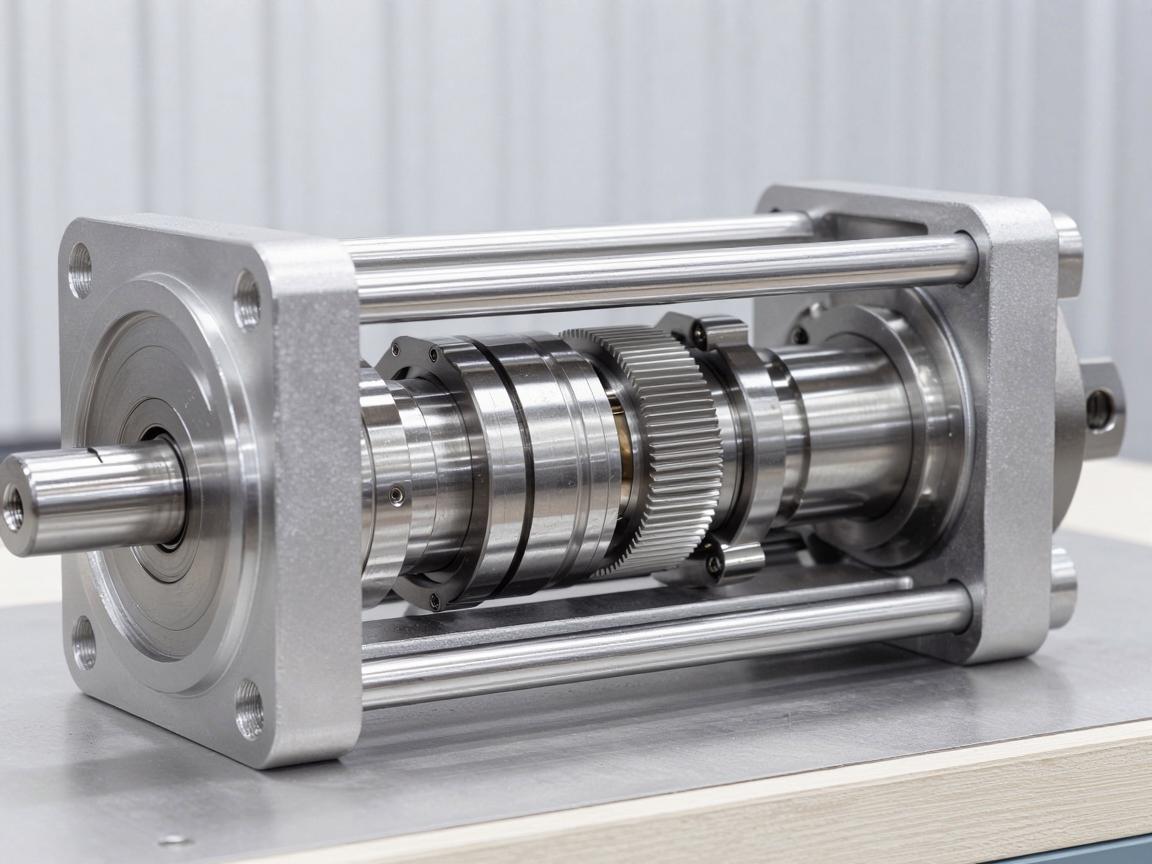

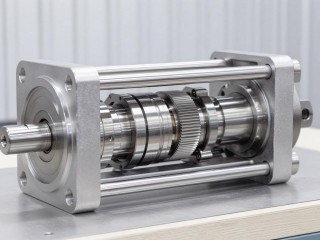

伺服电动缸内部结构详解，精密传动的核心构造

伺服电动缸是精密传动的核心执行元件，其内部结构主要由伺服电机、高精度滚珠丝杠、同步带轮或联轴器、缸体及导向机构构成，伺服电机通过联轴器或同步带驱动滚珠丝杠旋转，丝杠螺母将旋转运动转化为活塞杆的直线运动，实现高精度位移控制，滚珠丝杠副内置循环钢珠，大幅降低摩擦阻力，提升传动效率与定位精度，缸体内部还配备防旋转导向键或导轨，确保活塞杆在重载下平稳伸缩，部分型号集成编码器与限位开关，实时反馈位置并防止超程，这种模块化设计使伺服电动缸兼具高刚性、长寿命与免维护特性，广泛应用于自动化装配、机器人及精密工装领域。

在现代工业自动化领域，伺服电动缸凭借其高精度、高效率以及优异的可控性，正逐步取代传统的液压与气动执行机构，成为精密直线运动的核心执行元件，要深入理解伺服电动缸为何能实现如此卓越的性能，就必须系统地剖析其内部结构，本文将从驱动、传动、导向与反馈四大系统出发,为您详细解析伺服电动缸内部的精妙构造。

驱动源：伺服电机与编码器的协同配合

伺服电动缸的动力来源是一台高性能伺服电机，通常安装于缸体后方,该电机内部结构组成如下：

• 定子与转子：采用永磁同步设计，定子绕组通过矢量控制技术产生旋转磁场,驱动转子实现高速旋转。
• 编码器：安装于电机尾轴或集成于电机内部，常见类型包括旋转变压器与光学编码器，它能够实时反馈转子的位置、速度及加速度信号,确保闭环控制的定位精度可达微米级别。

伺服电机的显著优势在于过载能力强、动态响应快，能够根据控制指令迅速调整转速与转矩，为后续传动系统提供灵活、稳定的动力输入。

传动机构：滚珠丝杠与行星滚柱丝杠的对比

传动机构是伺服电动缸内部最为关键的机械组成部分，直接影响推力、速度与使用寿命。

• 滚珠丝杠：最为常见的结构形式，其丝杠与螺母之间填充有大量精密钢球，将滑动摩擦转化为滚动摩擦，传动效率可达90%以上，丝杠副的加工精度通常为C5至C7级，通过预压调整可有效消除反向间隙，实现高精度定位，滚珠丝杠的承载能力受限于钢球的接触应力,适用于中低负载场景。

• 行星滚柱丝杠：在高端伺服电动缸中广泛应用，其内部采用带有螺纹的滚柱替代钢球，多根滚柱围绕丝杠呈行星式分布，由于接触面积更大，其承载能力可达滚珠丝杠的数倍，且抗冲击性能更强、使用寿命更长，是重载、高频工况下的理想选择。

丝杠末端通过联轴器或直接与电机转子刚性连接,确保传动过程中无滑差现象。

导向支撑部件：保障直线运动的稳定性

在动力与传动系统完成旋转运动向直线运动的转换过程中,运动过程中产生的偏摆与扭转必须由导向部件加以抑制：

• 直线导轨：安装于缸筒内壁，通常采用四列或六列直线滚动导轨结构，滑块固定在推杆上，导轨的预压等级决定了运动阻尼与刚性，高预压设计可消除装配间隙,提升抗侧向力能力。

• 支撑轴承：丝杠两端通常配置一对精密角接触球轴承或深沟球轴承，既能承受轴向推力，也能承受径向载荷，在长行程应用场景下，还需在前端增加导向套,以防止丝杠因自重产生弯曲变形。

• 推杆与活塞杆：采用空心或实心的不锈钢杆体，与丝杠螺母刚性连接，外表面经过镀铬抛光处理，既具备防腐蚀性能,又可减少密封件的摩擦损耗。

密封与润滑系统：提升使用寿命与可靠性

为防止外部粉尘、切削液等杂质侵入缸体内部,伺服电动缸通常设计有多重密封结构：

• 前端采用双唇防尘密封圈（如聚氨酯材质）,配合刮刷器清除推杆表面附着的颗粒物。
• 后部电机与缸体连接处设有密封垫或迷宫式防漏结构,确保密封性能。

在润滑方面，内部轴承与丝杠通常预注锂基润滑脂，并在缸体侧面设置注油嘴，便于定期维护，对于高速应用场景，可采用油雾润滑或全密封长效润滑设计,实现免维护运行。

辅助组件：向安全与智能化延伸的发展方向

现代伺服电动缸还集成了多种功能模块,以提升使用安全性与智能化水平：

• 防转机构：通过内置键槽或外部导向槽，防止推杆在伸出过程中产生旋转,确保工具端定向准确。
• 行程限位：内部安装接近传感器或机械限位开关，一旦推杆超出安全距离,立即触发报警或切断动力源。
• 制动器：在失电或紧急停止时，电磁制动器迅速抱死丝杠，防止负载坠落,特别适用于垂直安装场景。

从伺服电机的精准驱动，到滚珠丝杠与行星滚柱丝杠的高效传动，再到直线导轨的稳定导向及密封系统的全面防护，伺服电动缸的内部结构是一个多系统精密协作的整体，理解这些设计细节，不仅有助于在实际选型时合理匹配负载与精度需求，更可为后续的安装调试、故障排查提供坚实基础，随着自动化设备向更高速度、更高负载及智能化方向不断发展，伺服电动缸的内部结构也在持续演进——例如无框电机直驱、复合型螺旋传动等新技术正逐步商业化落地,推动工业传动迈入全新的精度时代。
