探秘伺服电动缸的内部结构，从精密机械到智能控制的协同运作

伺服电动缸的内部结构融合了精密机械与智能控制的协同运作，其核心部件包括高精度滚珠丝杠、伺服电机、编码器及先进的控制系统，滚珠丝杠将电机的旋转运动转化为直线运动，具有低摩擦、高效率和长寿命的特点，编码器实时反馈位置与速度信息，控制单元通过闭环算法精准调节电机输出，实现微米级的定位精度和动态响应，两者协同，确保缸体在高速、重载或复杂工况下稳定运行，这种机电一体化设计不仅简化了传统液压系统的复杂管路，还提升了能效与可靠度，广泛适用于工业自动化、机器人及模拟仿真等精密驱动场景。

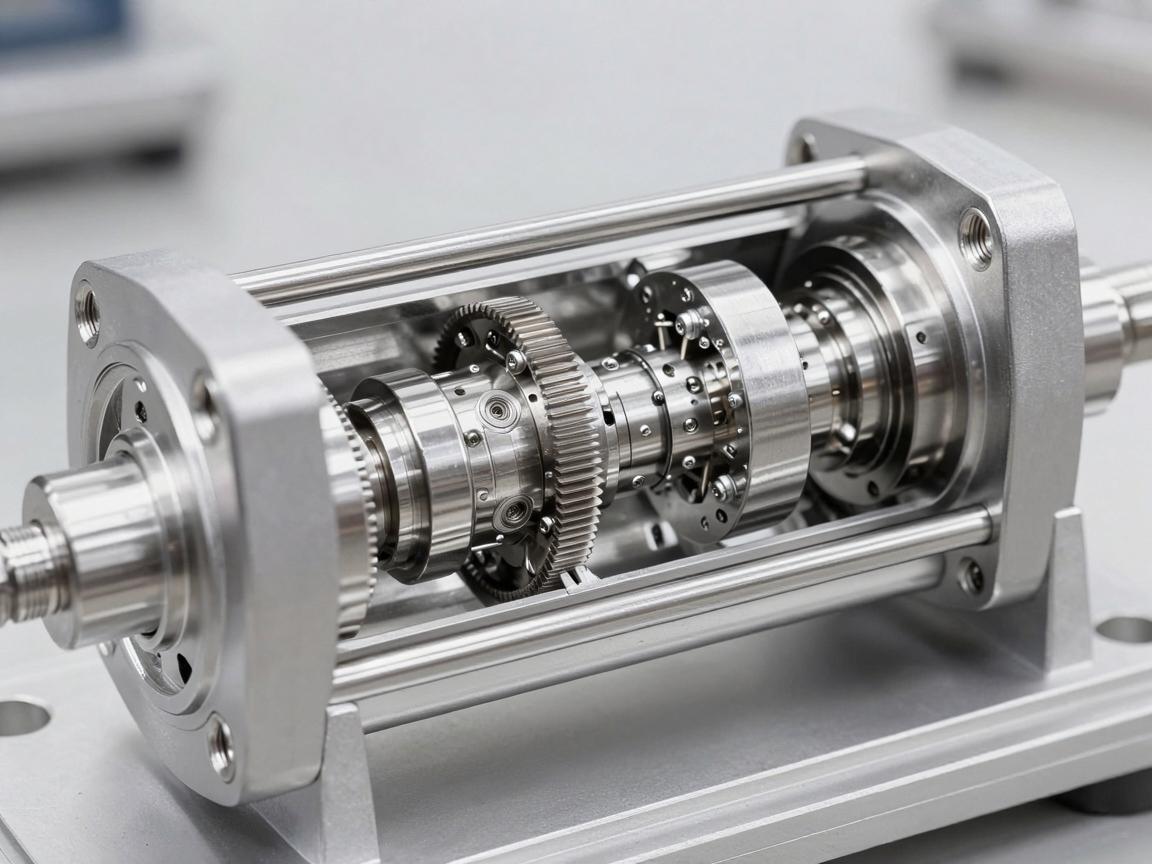

伺服电动缸本质上是将伺服电机的旋转运动转化为直线运动的一种执行机构,其内部结构主要由以下五大系统组成：

1. 动力单元：伺服电机与编码器
2. 传动单元：滚珠丝杠或行星滚柱丝杠
3. 导向单元：直线导轨或高精度轴承
4. 支撑与密封单元：缸体、端盖、防尘密封件
5. 安全与缓冲单元：限位开关、缓冲装置、制动器

---

核心部件深度解析

伺服电机与编码器：精密运动的“大脑与感官”

• 伺服电机：通常采用永磁同步电机，凭借高扭矩密度和宽调速范围的特性，使定子绕组与转子永磁体紧密配合，实现低惯量、高动态响应的卓越性能。
• 编码器：安装在电机尾端，实时反馈转子的位置、速度与方向，其分辨率可达每圈数千至数十万脉冲，这些信号与控制器形成闭环控制，确保电机执行指令的精度达到微米级别。

滚珠丝杠副：旋转运动的高效转换器

• 丝杠与螺母：丝杠表面加工出精密螺旋滚道，螺母内部装有循环滚珠，当电机驱动丝杠旋转时，滚珠在滚道内滚动，将旋转运动转化为螺母的直线运动。
• 预压调整：通过双螺母或偏置设计，消除轴向间隙，保证传动刚度无回差，部分高端产品采用行星滚柱丝杠，接触面积更大，负载能力提升了3倍以上。

导向机构：直线运动的“定盘星”

• 直线导轨：安装在缸体两侧，滑块与导轨之间采用滚珠或滚柱循环接触，承重能力可达数十吨，其直线度与平行度误差需严格控制在微米级，确保运动平稳。
• 不锈钢护套：部分设计在丝杠外侧加装可伸缩的保护套，有效防止铁屑、冷却液等污染物侵入，显著延长使用寿命。

缸体与密封设计：抗冲击与防污染的坚固屏障

• 缸体材质：多采用高强度铝合金或合金钢，表面经过硬质阳极氧化或镀铬处理，兼顾了轻量化与耐磨性的双重需求。
• 密封系统：包括防尘圈（刮除外部杂质）、唇形密封圈（防止润滑油泄漏）及泄压阀（平衡内外气压），确保电动缸在粉尘、油雾等恶劣环境中依然可靠运行。

安全与缓冲机制：极端工况的守护者

• 限位开关：分布于行程两端，一旦螺母接近极限位置，立即切断动力，防止机械碰撞。
• 缓冲装置：内置液压缓冲器或聚氨酯弹性体，有效吸收动能，减少冲击噪声，提升运行平稳性。
• 电磁制动器：断电时自动锁紧丝杠，防止负载下滑，尤其适用于垂直安装场景，确保安全性。

---

各部件的协同工作逻辑

1. 闭环控制链路：
   控制器发出位置指令后，伺服电机通过编码器实时比对实际位置与指令值，随即调整电流以驱动电机转动，丝杠旋转带动螺母直线运动，负载端的位移经外部传感器（如光栅尺）反馈至控制器，形成高精度闭环控制系统。



2. 传动效率优化：
   滚珠丝杠的摩擦系数极低（约为0.005），相较于滑动丝杠，其效率提升至90%以上，配合电机的低惯量设计，可实现毫秒级加减速响应，大幅提高生产效率。

3. 热管理与寿命：
   高速运行时，丝杠与滚珠摩擦生热会导致热膨胀，部分高端产品内置温度传感器，通过算法对丝杠伸长量进行实时补偿，有效维持定位精度，延长使用寿命。

---

内部结构设计的行业差异

• 微型伺服缸（行程小于10mm）：采用一体化成型消隙螺母，导向轴承集成于缸体内部，结构紧凑、精度高。
• 重型伺服缸（推力大于100kN）：采用行星滚柱丝杠与液压预压技术，配合外部冷却油路，满足超大负载与长时间连续工作的需求。
• 洁净环境型：内部采用无润滑设计（如自润滑塑料螺母），密封件使用耐腐蚀氟橡胶，避免污染洁净空间。

---

未来发展趋势

• 集成化：将驱动器、控制器、传感器全部嵌入缸体内部，形成“智能电动缸”，实现一体化控制与监控。
• 轻量化：采用碳纤维增强复合材料替代金属缸体，显著降低重量，尤其在航空航天领域具有广阔应用前景。
• 预测维护：内置振动、温度、扭矩监测模块，通过物联网技术实时分析磨损状态，提前预警，减少非计划停机。

伺服电动缸的内部结构不仅是精密机械与电子控制的完美结合,更体现了工业设计对“效率、精度、安全性”的极致追求，从微型芯片制造中的纳米级定位，到重型装备的百吨级顶升，这些隐藏在金属外壳下的齿轮、滚珠与线圈，正无声地驱动着现代制造业的每一次进步，深入理解其内在逻辑，将帮助工程师更好地进行选型、调试与优化，让自动化系统发挥出最大的潜力。
