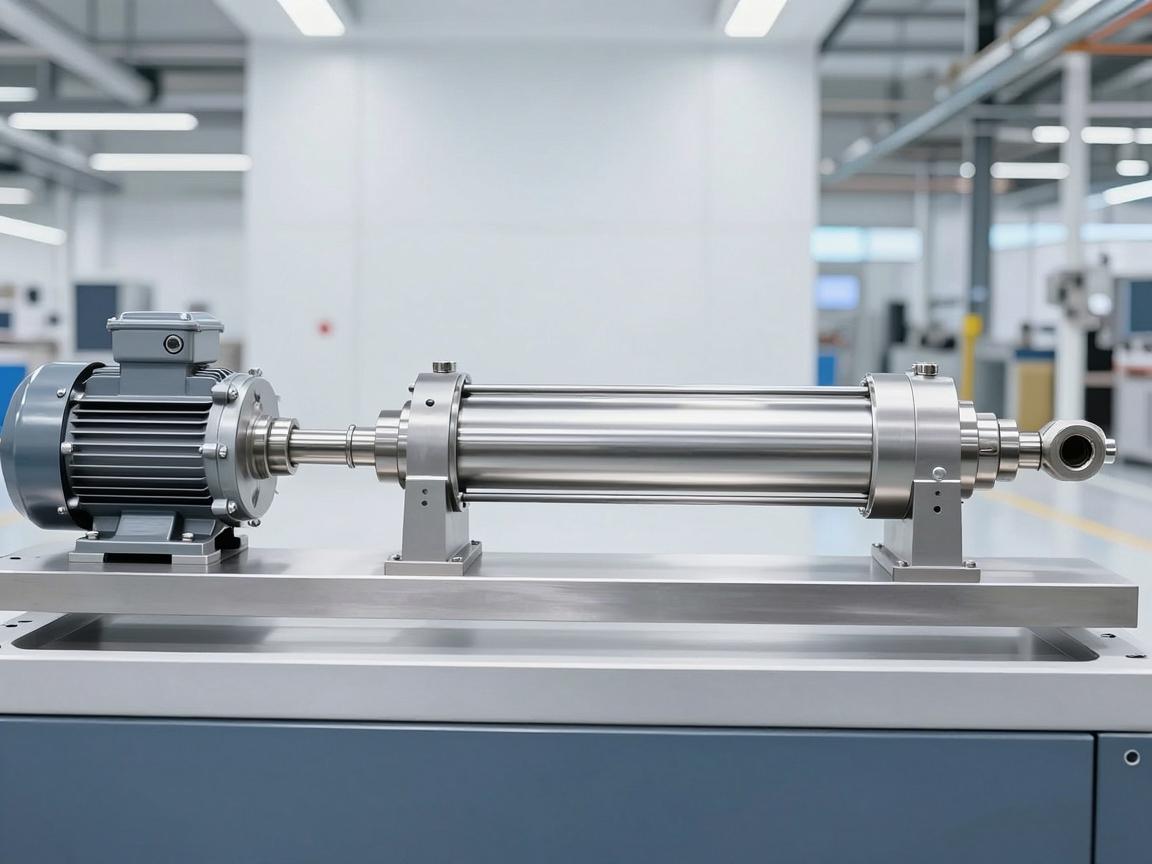

电动缸工作原理，从电机到直线运动的精密转换
电动缸的核心原理是将电机的旋转运动，通过精密机械结构转换为直线运动，其工作流程为：电机（通常为伺服或步进电机）输出旋转动力，经同步带或联轴器驱动滚珠丝杆或梯形丝杆旋转，丝杆上的螺母与缸体活塞杆相连，在丝杆旋转时，螺母受限于防转结构，从而带动活塞杆沿轴向做直线推拉运动，通过控制电机的转速、转角与正反转，可以实现对直线运动速度、位置和推力的高精度控制，这种闭环或开环的机电一体化转换，避免了液压或气动系统的复杂性，具有响应快、定位准、寿命长等显著优势。
在现代工业自动化领域，电动缸作为一种将旋转运动转化为直线运动的精密执行元件，正逐步取代传统的液压缸与气缸，成为智能制造中的核心组件，要深入理解电动缸的工作原理，需从其内部结构、动力传递路径以及控制方式三个层面展开系统分析。
电动缸主要由三大部分构成：驱动电机（通常为伺服电机或步进电机）、传动机构（滚珠丝杠或行星滚柱丝杠）以及缸体组件（包括导向套、活塞杆等），传动机构是决定电动缸性能的关键——滚珠丝杠通过丝杠与螺母之间的滚珠滚动实现低摩擦传动，从而高效地将电机的旋转运动转换为直线运动；而行星滚柱丝杠则采用滚柱替代滚珠，具备更高的承载能力和刚性，尤其适用于重载、高速等严苛工况。
工作原理：旋转→直线运动的转换过程
电动缸的工作过程可概括为以下三个连续步骤：
-
电机旋转产生动力
伺服电机接收来自控制器（如PLC或运动控制器）的脉冲信号或模拟电压信号，依据指令精确旋转一定角度，电机内部编码器实时反馈位置与速度信息，构成闭环控制回路,确保运动精度可达微米级。 -
丝杠螺母副转换运动
电机输出轴通过联轴器或同步带直接驱动丝杠旋转，丝杠的螺旋槽与螺母内的滚动体（滚珠或滚柱）啮合，当丝杠转动时，滚动体在螺旋槽内循环滚动，推动螺母沿丝杠轴向移动，由于丝杠的导程（螺距）固定，电机的旋转圈数直接对应螺母的直线位移量，导程为10mm的丝杠，电机每旋转一圈,螺母便前进10mm。 -
活塞杆伸缩输出力
螺母与活塞杆固定连接，其直线运动直接带动活塞杆在缸体内伸缩，活塞杆前端可安装连接件（如推板、夹爪等），对外部负载施加推力或拉力，缸体内部的导向套确保活塞杆沿轴向平稳移动,有效防止偏载引起的磨损或卡滞现象。
关键控制：位置、速度与力的精确调节
电动缸的“智能”特性源于对电机参数的实时调控，通过伺服驱动器的位置环，可精确控制活塞杆的停止位置（误差≤0.01mm）；速度环则按设定的加速度/减速度曲线调节运动速度，避免冲击；力矩环甚至能根据负载变化自动调整输出力，实现恒定压力控制（如压装工艺中的力位混合控制），这种多环控制架构使电动缸能够适应复杂的运动轨迹,例如直角坐标机器人中的插补运动。
与液压/气缸的对比优势
与液压缸相比，电动缸无需液压泵站、管路及滤油系统，能耗降低60%以上，且不存在油液泄漏风险；与气缸相比，电动缸能够精确控制任意中间位置（而气缸通常仅能实现两端极限位置），速度可控范围更广（0.1mm/s至1m/s），这些特性使电动缸在锂电池卷绕、电子元件压装、医疗影像设备定位等精密场景中占据主导地位。
典型应用案例
在锂电池极片卷绕机中，电动缸负责将铝箔或铜箔按精确张力牵引至卷针上，其工作原理在这一场景中具体体现为：伺服电机驱动行星滚柱丝杠，使活塞杆以0.5mm/s的稳定速度伸缩，同时力矩环实时监测卷绕阻力，当张力波动超过3%时，控制器在5毫秒内调整电机扭矩，确保极片不发生褶皱，这种“动作—感知—调整”的闭环过程,正是电动缸工作原理在实际工况中的生动演绎。
电动缸的本质可理解为“旋转伺服电机+精密丝杠副”的集成化模块，它通过机械传动将电机的角位移精确映射为直线位移，再辅以电子控制实现力、速、位的三维协同，随着直驱电机技术（如直线电机）的发展，电动缸正朝着更高速度（>5m/s）、更大推力（>100kN）的方向演进，但无论如何发展，其核心原理始终围绕“旋转→直线”的传动转换与“测量→反馈”的控制闭环——这既是工业机器人的“关节”,也是现代制造走向数字化的重要基础杠杆。
