伺服电动缸结构解析，精密传动的核心设计
根据提供的主题，以下是为您生成的摘要：，伺服电动缸作为精密传动的核心执行元件，其结构设计将旋转运动高效转化为直线运动，核心组件包括高性能伺服电机、高精度滚珠丝杠或行星滚珠丝杠、以及内置的刚性导向系统，伺服电机直接驱动丝杠旋转，通过螺母副将旋转运动转化为推杆的直线位移，其精密传动的关键在于采用预紧螺母技术消除反向间隙，并配合高分辨率编码器实现全闭环控制，这种紧凑的一体化设计不仅确保了微米级的重复定位精度，还具备高速响应、长寿命及免维护的特性，广泛应用于工业自动化、航空航天及医疗设备等高动态、高刚性需求的场景。
在现代工业自动化领域，伺服电动缸作为一种高度集成伺服电机与丝杠传动机构的直线运动单元，正逐步取代传统液压缸和气缸，成为精密位置控制与高速响应场景中首选的执行元件，其结构的科学性与可靠性，直接决定了设备的性能上限，本文将从核心部件、传动原理及设计要点三个方面,深入解析伺服电动缸的结构组成与设计逻辑。

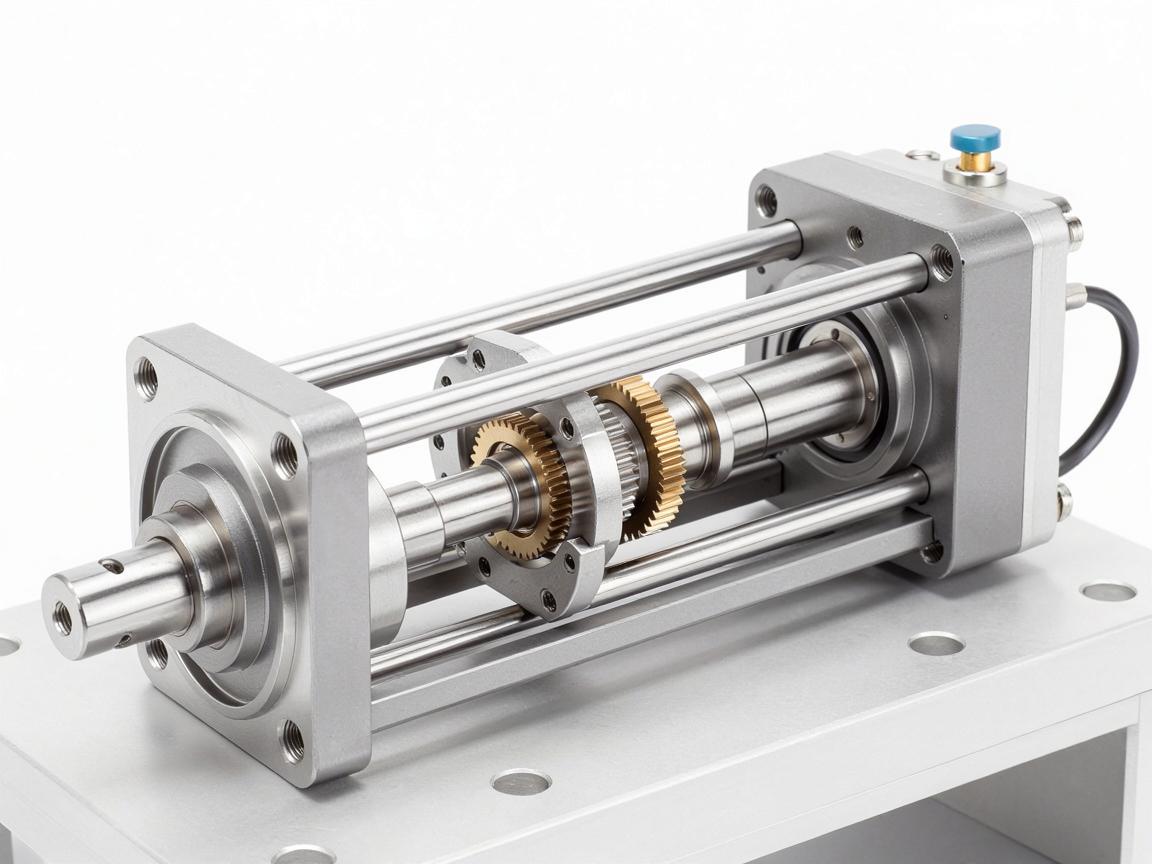

核心结构组成
伺服电动缸的结构可概括为“动力源 + 传动机构 + 执行件 + 支撑与检测系统”四大模块：
- 伺服电机：通常采用永磁同步电机，内置高精度编码器，支持闭环控制，电机通过联轴器或同步带直接驱动丝杠旋转,是系统的动力核心。
- 传动机构：以滚珠丝杠或行星滚柱丝杠为核心，滚珠丝杠因其低摩擦、高效率广泛应用于中等负载场景；而行星滚柱丝杠则凭借更高的承载能力与抗冲击性,适用于重载或高刚度要求的场合。
- 推杆与导向单元：推杆通常采用高强度合金钢或不锈钢材质，内部与丝杠螺母连接，外部通过直线导轨或滑动轴承实现精准导向，防止旋转,确保运动轨迹直线化。
- 壳体与密封系统：壳体多采用铝合金或铸铝结构，内部设有防尘密封圈、润滑通道及限位传感器，确保在粉尘、油污等恶劣环境下仍能稳定运行。
传动原理与工作逻辑
伺服电动缸的工作基于“电机旋转 → 丝杠旋转 → 螺母直线运动 → 推杆前后移动”的能量转化链，当伺服驱动器接收到位置指令后，电机按设定转速与转角输出扭矩，经弹性联轴器传递给丝杠，滚珠在丝杠与螺母之间的循环槽中滚动，使摩擦系数降至最低，实现高效率的旋转-直线转换。
推杆前端连接负载，后端则集成磁环或机械挡块，配合安装在缸筒上的霍尔传感器或接近开关，可实时反馈行程位置，编码器信号、限位信号与驱动器共同构成全闭环系统，使定位精度可达微米级,满足高精度控制需求。
关键结构设计要点
- 丝杠支撑方式：长行程电动缸通常采用两端固定或一端固定一端支承的布局，以防止丝杠因自身重量或轴向力产生挠曲或振动，对于高速应用场景，还需预紧轴承组以消除游隙,确保传动平稳。
- 防旋转机构：为防止推杆随螺母旋转，缸筒内壁设有导向槽或内键槽，推杆外壁对应设有导向键或滚轮，确保运动中仅产生平移,不产生旋转偏差。
- 润滑与散热：滚珠丝杠副需定期润滑以维持低摩擦系数，延长使用寿命，对于连续高负载工况，壳体可设计散热肋片或强制风冷通道，避免温升导致热膨胀,从而影响定位精度。
- 密封等级：在粉尘、切削液等恶劣环境中，需采用双唇油封配合防尘折叠罩，达到IP65及以上防护等级,确保内部精密部件不受污染。
结构衍化与未来趋势
随着对“高速度、高负载、高精度”需求的不断提升，伺服电动缸的结构呈现出模块化与集成化的发展趋势：电机与丝杠一体化设计、内置多重传感器、支持EtherCAT等高速总线通信，部分新型产品引入碳纤维推杆与陶瓷滚珠，进一步减轻重量并提升耐腐蚀性能，结构本身的微米级刚度优化与热补偿算法相结合，将推动伺服电动缸在半导体制造、医疗设备及精密加工等领域发挥更大价值。
伺服电动缸的结构看似简单，实则涵盖精密机械、电机控制与传感技术的深度耦合，从丝杠的选型到密封的细节，每一处结构设计都承载着对效率、寿命与精度的不懈追求，理解其结构，不仅是工程师优化系统的基础,更是推动自动化装备向更高阶迈进的起点。
