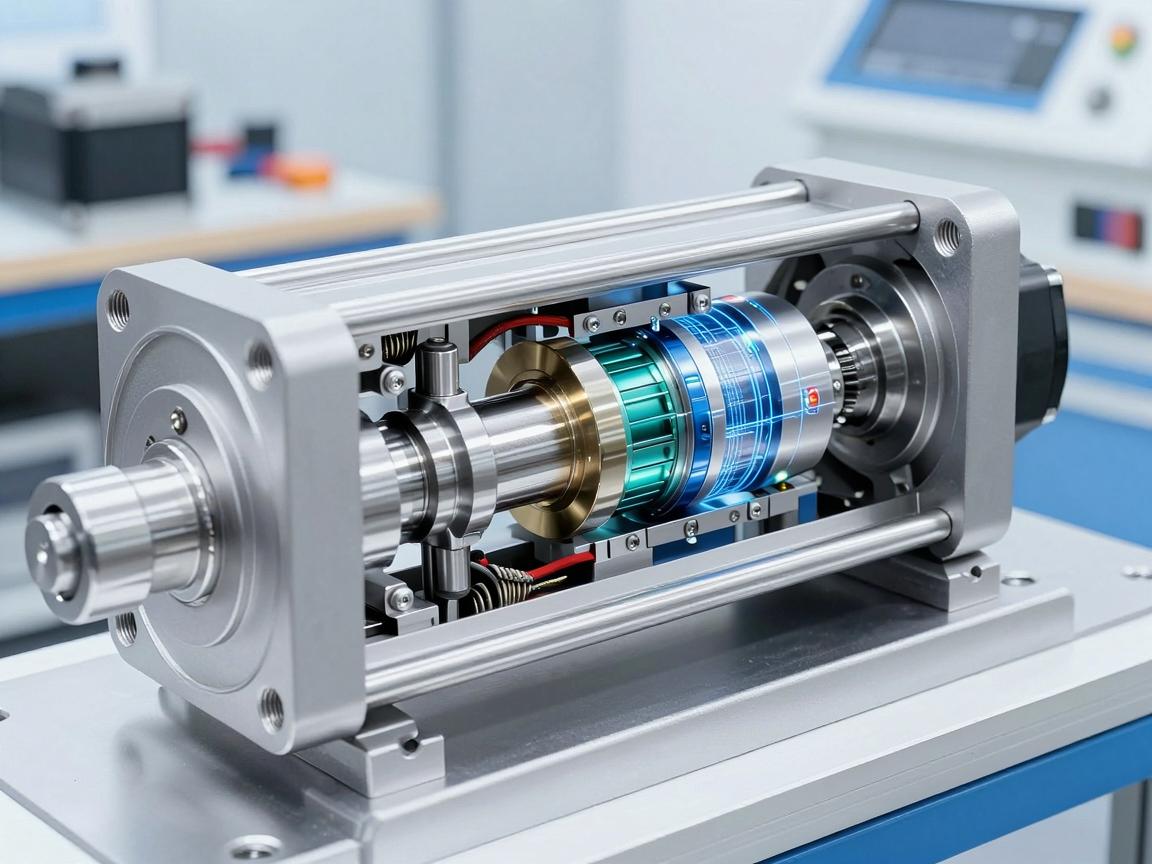

伺服电动缸内部结构解析，精密传动与智能控制的完美结合
伺服电动缸是将精密传动与智能控制深度集成的机电一体化执行元件，其核心结构由伺服电机、高精度滚珠丝杠（或行星滚柱丝杠）、同步带/联轴器传动组件、内置传感器及控制器构成，电机通过联轴器直接驱动丝杠旋转，将旋转运动转化为推杆的直线运动，并利用闭环控制系统实时反馈位置、速度与力矩，内部高刚性导向机构确保无侧向力输出，密封与润滑系统则保障长期稳定运行，这种设计实现了微米级定位精度、高动态响应及过载保护能力，广泛应用于工业自动化、机器人及精密测试等场景。
伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的高精度直线执行单元，在现代工业自动化、机器人、航空航天等领域发挥着不可替代的作用，凭借高精度、高速度、高可靠性以及易于控制等显著优势，它正逐步取代传统的液压缸与气动缸，成为精密运动控制系统的核心组件，要想深入理解伺服电动缸为何能实现如此出色的性能,首先需要对其内部结构进行细致的剖析。
伺服电动缸的基本构成
伺服电动缸主要由伺服电机、传动机构、执行元件、导向装置、传感器及控制系统等几大部分组成，这些部件在精密设计的基础上协同工作，将电机的旋转运动高效转化为直线运动，从而完成精确的位置、速度和力控制。
内部核心部件详解
伺服电机
伺服电动缸的动力源通常采用交流伺服电机或直流无刷电机，其内部包含定子绕组、永磁转子、高分辨率编码器以及制动器等关键部件，伺服电机具备高响应特性、宽调速范围以及精确的转角控制能力,是电动缸实现高精度位置控制的根本保障。
传动机构
传动机构是伺服电动缸的核心部分，直接决定了其传动效率、运动精度及使用寿命,常见的传动方式包括：
- 滚珠丝杠传动：通过丝杠与螺母之间的滚珠实现低摩擦、高效率的滚动接触，该结构具有高刚度、低背隙的特点,适用于高精度定位场景。
- 行星滚柱丝杠传动：采用多个滚柱在丝杠与螺母之间滚动，接触面积更大，承载能力和刚度远超滚珠丝杠，特别适用于重载、高冲击或极端工况。
- 同步带传动：结构简单、成本较低，适用于对精度要求不高的场合,如轻载搬运或简易定位。
执行元件
执行元件主要由丝杠螺母副以及与之相连的推杆或活塞杆组成，在电动缸内部，丝杠螺母副负责将旋转运动转换为直线运动，而推杆则直接输出推力,驱动外部负载完成所要求的动作。
导向装置
为确保推杆在运动过程中保持较高的直线度，伺服电动缸内部通常配备导向机构，如直线导轨、导套或滚珠花键等，这些导向部件能够有效防止推杆在受力时发生偏转或扭转,从而保证运动的精度与稳定性。
传感器与反馈系统
伺服电动缸内部集成了多种传感器，以实现精确的闭环控制,主要包括：
- 编码器：安装在电机轴上或与丝杠耦合，实时反馈电机转子的位置与速度信息,是伺服闭环控制的关键元件。
- 限位开关或接近开关：用于检测推杆的行程极限,防止机械碰撞或超出安全范围。
- 负载传感器（可选）：可实时测量输出力的大小，实现力控或恒力输出功能，适用于精密装配、压力测试等场景。
制动器
在断电或紧急停止情况下，制动器能够迅速锁定电机轴或丝杠，防止推杆因负载作用而发生意外移动，确保设备和人员的安全，常用的制动器类型包括电磁摩擦式、永磁式等。
伺服电动缸的工作原理
伺服电动缸的工作原理是一个典型的闭环控制过程，系统控制器发出指令信号，驱动伺服电机旋转；电机通过联轴器或齿轮箱直接驱动丝杠转动；丝杠螺母副将旋转运动转化为直线运动，推动推杆伸缩，编码器实时检测电机转角并反馈给伺服驱动器，驱动器将实际位置与指令位置进行比较，通过PID等控制算法调整电机输出，从而实现精确的位置、速度和力控制。
内部结构的优化设计趋势
随着工业自动化对精度、速度和智能化要求的不断提高，伺服电动缸的内部结构也在持续演进,主要趋势包括：
- 高刚度、轻量化：采用高强度铝合金、碳纤维等新型材料，减小惯性,提升动态响应能力。
- 集成化设计：将伺服驱动器、控制卡等电子器件集成在电动缸壳体内，减少外部接线,提升系统可靠性与抗干扰能力。
- 智能监测：内置温度、振动、磨损等状态传感器，结合物联网技术，实现预测性维护与远程诊断,降低非计划停机风险。
- 模块化与标准化：便于快速选型、替换与维护，降低用户应用成本,提升系统兼容性。
伺服电动缸内部结构的精密设计，体现了机械传动、电机控制与传感技术的深度融合，从滚珠丝杠中微小的滚动元件，到高分辨率编码器中精密的光电传感，每一个部件都经过严格计算与精心匹配，共同铸就了伺服电动缸卓越的性能，深入理解其内部结构，不仅有助于我们更好地选型与应用，也为未来更高性能、更智能化的直线运动系统开发提供了重要参考。
