伺服电动缸内部结构全解析，从电机到丝杆的精密协同
伺服电动缸是一种将伺服电机的旋转运动转化为直线推力的精密传动装置，其内部结构协同工作，实现了高精度、高响应的线性控制。，核心结构始于**伺服电机**，它作为动力源，提供精确可控的转速与扭矩，电机输出轴通过**联轴器**与**高精度滚珠丝杆**相连，将旋转运动传递给丝杆。**滚珠丝杆副**是核心转换机构，丝杆的旋转驱使内部的滚珠螺母将其转化为精确的直线位移，螺母通常与外部**推杆（活塞杆）** 直接连接，从而输出推力。，为确保平稳、精确与承载能力，结构还包含**高强度缸筒**、支撑丝杆的**轴承**、以及防止反转的**制动器**。**绝对值编码器**或**限位开关**等反馈元件与伺服电机形成闭环，实时监测位置，实现毫米甚至微米级的精确定位，从电机到丝杆，各部件精密协同，共同构成了伺服电动缸高效、可靠的直线驱动核心。
伺服电动缸作为现代自动化设备中实现高精度直线运动的核心执行元件，其卓越性能的背后，蕴藏于精巧而严谨的内部构造之中，它并非简单的机械推杆，而是一个集成了伺服电机、传动机构、检测单元与承载结构的精密系统，本文将深入其内部，逐一剖析关键组件，揭示它们如何协同工作，将旋转动力转化为精准、稳定、可控的直线运动。

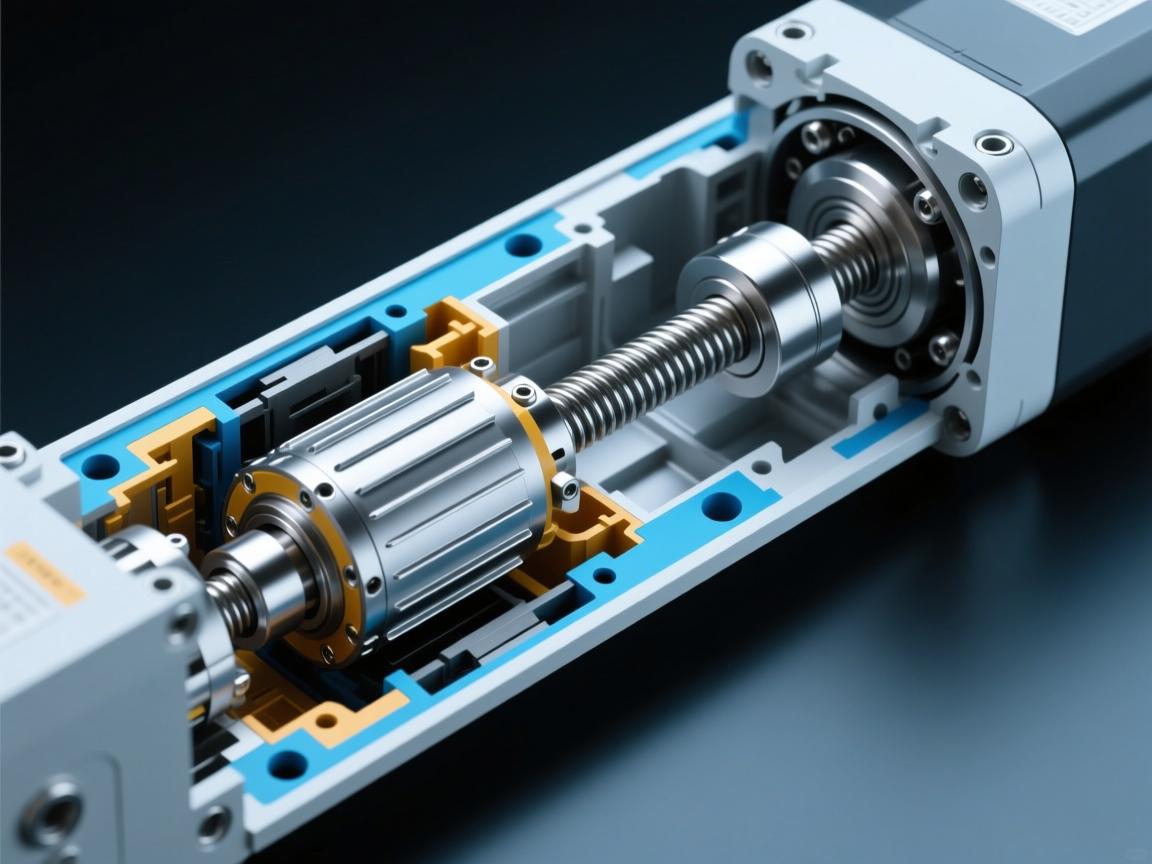

伺服电动缸的内部架构可清晰划分为三大功能模块：动力输入模块、运动转换模块与检测反馈模块。
-
动力输入模块：伺服电机
作为电动缸的“心脏”，通常采用高性能交流永磁同步伺服电机，它接收控制器的指令信号，精确输出转矩与转速，电机内置编码器实时反馈转子位置，构成第一层闭环控制，确保动力源响应迅速、运行精准。
-
运动转换模块：核心传动机构
这是实现旋转运动向直线运动转换的关键，主要有两种形式：- 滚珠丝杆副：最常见且精密的传动方式，由精密滚珠丝杆与螺母构成，通过滚珠循环传递动力，具有摩擦小、传动效率高（可达90%以上）、定位精准、寿命长等优点，按布局可分为内置式（电机与丝杆同轴）和平行式（电机通过同步带与丝杆平行布置）。
- 行星滚柱丝杆副：适用于重载、高刚性、高寿命的严苛场景，采用螺纹滚柱替代滚珠，增大了接触面积，承载能力与刚性显著提升，抗冲击性能优越,相应成本也较高。
-
检测反馈模块：直线位移传感器
作为实现全闭环控制的“眼睛”，通常采用高精度磁栅尺或光栅尺，直接安装在缸体内部，实时检测推杆的实际直线位移，信号反馈至控制器后，与目标位置进行比对与修正，从而消除传动链中的背隙、热伸长等误差,实现微米级定位精度。
辅助结构：支撑、连接与安全防护
除核心模块外,一系列辅助结构共同保障了系统的完整性与可靠性：
- 缸筒与端盖：构成主体框架，提供结构支撑与安装接口，并保护内部精密组件免受粉尘、切屑等污染。
- 轴承组件：前后端通常配置精密轴承，支撑丝杆运转，确保轴向定位准确，并能承受一定的径向与轴向载荷。
- 防转机构：防止推杆或螺母在运动过程中随丝杆旋转，常见形式包括导向键、花键或外置导向杆。
- 限位与缓冲装置：通过机械限位开关或电气软限位防止超程，部分高端型号还集成液压或弹性缓冲器，降低行程末端的冲击。
- 制动器：在垂直安装或需断电保持位置的场合，集成电磁制动器可在断电时锁止电机轴,防止负载下滑。
系统协同工作流程
当控制器发出运动指令后，伺服电机精确转动，驱动滚珠丝杆（或行星滚柱丝杆）旋转，进而推动螺母或丝杆沿轴线作直线运动，带动推杆伸缩，在此过程中，直线位移传感器持续监测实际位置并实时反馈，控制器动态纠偏,形成一套高精度全闭环控制系统。
正是凭借这种高度集成、环环相扣的精密设计，伺服电动缸融合了高精度、高速度、高刚性、长寿命及智能控制等优势，广泛应用于半导体装备、航空航天测试、精密压装、工业机器人等领域，成为高端智能制造中不可或缺的“精密执行者”，深入理解其内部结构，是正确选型、高效应用与可靠维护的重要基础。
