伺服电动缸，精密驱动领域的核心执行元件

伺服电动缸作为精密驱动领域的核心执行元件，将伺服电机与丝杠传动结构一体化集成，通过闭环控制实现高精度、高刚性的直线运动，其核心优势在于电机直接驱动丝杠旋转，将旋转运动转换为推拉动作，同时借助编码器实时反馈位置信号，确保定位精度、速度与力的精准控制，相较于传统液压或气动方式，伺服电动缸具备响应快、节能环保、结构紧凑、维护简便等特性，尤其适用于对运动动态性能及可控性要求严苛的自动化设备、机器人及精密加工场景，成为现代智能装备中取代传统驱动的关键替代方案。

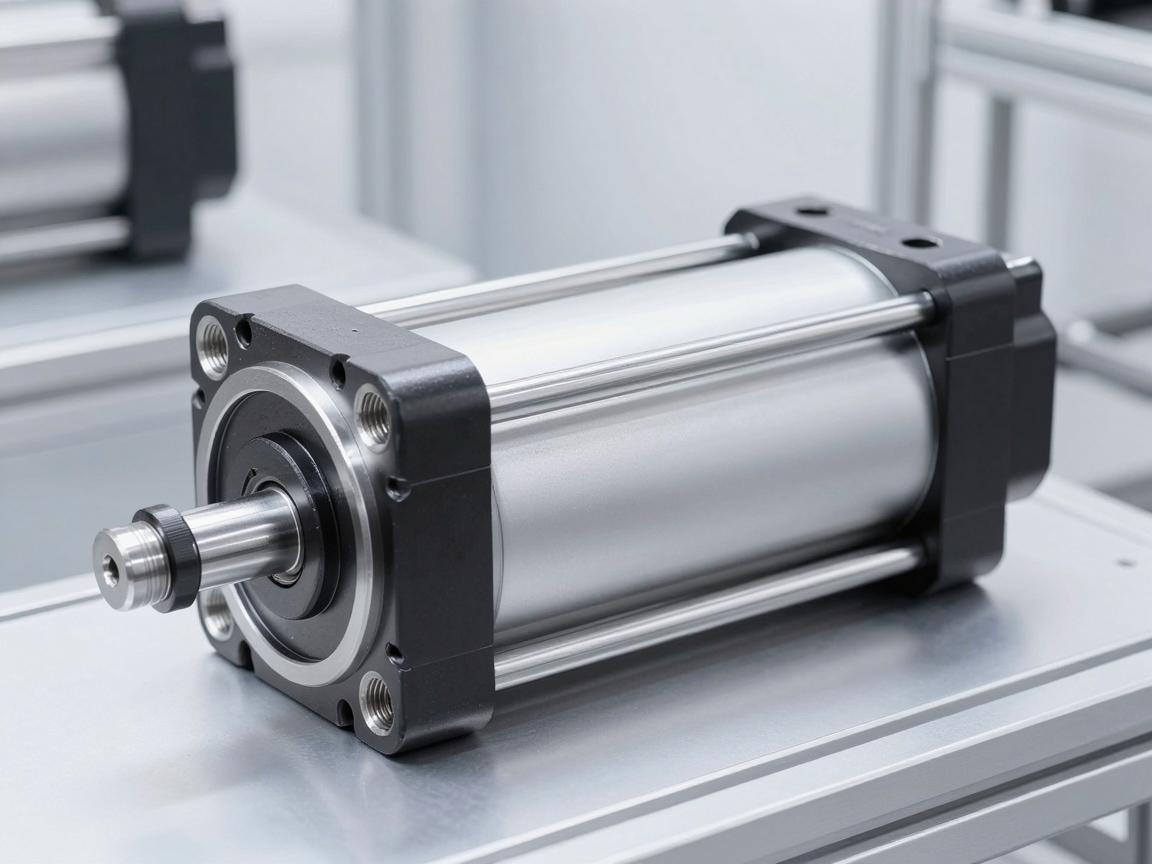

伺服电动缸,又称伺服电动执行器或伺服推杆，是一种将伺服电机与滚珠丝杠或行星滚柱丝杠高度集成的一体化直线运动执行装置，它通过伺服电机的旋转运动，经由丝杠螺母机构转化为高精度、高速度的直线运动，并配合伺服驱动器、编码器等控制元件，实现对位置、速度和力的闭环精密控制。

与传统液压缸、气缸相比，伺服电动缸的最大优势在于无需液压源或气源，仅依靠电力驱动即可实现精准控制，这一特性使其在对清洁度、节能性和控制精度要求极为严苛的现代工业场景中，展现出无可替代的竞争力。

伺服电动缸的核心结构与工作原理

核心结构

• 伺服电机：通常采用永磁同步电机或交流伺服电机，具备高动态响应和宽调速范围。
• 传动机构：滚珠丝杠（适用于中低载荷、高速度场景）或行星滚柱丝杠（适用于高载荷、长寿命需求）为主流选择。
• 导向系统：采用直线导轨或滑动轴承，确保输出杆平稳、精确地直线运动。
• 编码器/反馈装置：通常与伺服电机同轴安装，实时反馈位置、速度信号至控制器，形成闭环系统。
• 推杆与壳体：推杆采用高强度合金钢材质，壳体则集成散热、防护与密封功能，适应多种复杂工况。

工作原理

伺服驱动器根据上位机指令（如目标位移量、速度曲线或推力值），向伺服电机输出PWM或模拟量信号，电机旋转带动丝杠转动，螺母（与推杆固定）沿轴向移动，从而推动外部负载，编码器实时监测电机轴的转角，并通过换算将实际位置、速度信息反馈给驱动器，形成闭环调节，确保实际运动与指令高度一致，实现微米级甚至更高精度的控制。

伺服电动缸的突出优势

1. 极高控制精度：重复定位精度可达±0.01mm，闭环力控精度优于1%F.S.，适用于精密压装、微位移控制等场景。
2. 动态响应快：加速度可达1g以上，适合高频启停、高速插补及快速加减速工况。
3. 绿色节能：相比液压系统节能50%以上，无需液压油、无漏油风险；相比气动系统节省压缩空气能耗，运行成本更低。
4. 环境适应性强：防护等级最高可达IP67，耐粉尘、油污、腐蚀，可在高温或低温环境下稳定工作。
5. 维护简便：无需复杂的液压管路，无密封件老化问题，主要磨损件为丝杠和轴承，使用寿命可达数万公里行程，大幅降低维护频率和成本。
6. 多种控制模式：支持位置控制、速度控制、推力控制、电子凸轮、同步控制等多种模式，可通过EtherCAT、CANopen、Profinet等总线与上层系统无缝集成。

典型应用场景

工业自动化装配

• 精密压装：如轴承压入、芯片贴装等工序，需精确控制压入力与压入深度，伺服电动缸可轻松实现。
• 点胶与焊接：通过伺服电动缸驱动喷嘴或焊枪，实现精准的三维轨迹插补，提升涂胶与焊接质量。

机器人关节与协作臂

伺服电动缸可作为机器人第七轴或协作臂的直线关节,实现安全、高精度的推拉动作，尤其适用于食品、医药等对洁净度有严格要求的场景。

汽车制造生产线

• 焊接夹具定位：替代传统气缸，提升白车身焊装线的换型速度与定位一致性，适应多车型共线生产需求。
• 冲压件传输：采用伺服电动缸驱动的机械臂，实现高速、低振动的送料动作，提升产线节拍。

医疗与实验设备

• 手术机器人：用于介入针、内窥镜等器械的微米级位移推送，确保手术精度与安全性。
• 材料试验机：基于伺服电动缸的电子万能试验机，可精准控制力与位移的加载曲线，适应多种材料测试标准。

新能源与特种装备

• 锂电池卷绕机：用于极片张力控制与对齐调整，伺服电动缸可实现微量、高动态的补偿运动。
• 高压开关操作机构：替代传统弹簧或液压机构，实现断路器触头平稳、可控的分合闸动作，提升设备可靠性与寿命。

选型注意事项

在选用伺服电动缸时,需综合评估以下关键参数：

1. 额定推力与峰值推力：确保系统在加减速、过载瞬态等工况下具备足够的裕量。
2. 行程与安装尺寸：合理选择有效行程，并注意设置电动缸的软、硬限位，防止超程损坏。
3. 速度与加速度需求：丝杠导程大小直接影响速度与分辨率；电机惯量比需与负载惯量相匹配，以避免振动或响应迟缓。
4. 防护等级与工作环境：粉尘环境建议≥IP54；水下或腐蚀性场景需选用不锈钢推杆与特氟龙密封件。
5. 通讯接口与控制器：确保与上层PLC或运动控制器兼容，优先选择支持EtherCAT或Profinet等主流协议的伺服驱动。
6. 使用寿命与可维护性：查阅丝杠和轴承的额定寿命（以行程或循环次数计），优先选择可加注润滑脂、便于维护的型号。

未来发展趋势

• 集成化与智能化：伺服电动缸将集成更多传感器（如温度、振动、力矩），并内置智能诊断算法，实现预测性维护和故障预警。
• 更高力密度：通过采用碳纤维推杆、新型磁材与轻量化壳体，在更小体积内输出更大推力，满足空间受限的应用需求。
• 多轴协同与柔性：借助现场总线实现多台伺服电动缸的电子齿轮、电子凸轮同步，组成模块化、可快速切换的运动平台。
• 人机协作安全：配备碰撞检测、力矩限制、安全制动等功能，满足ISO 13849等国际安全标准要求，适用于人机共融场景。

伺服电动缸正以惊人的速度替代传统液压与气动执行机构,成为高端制造业中“精密、洁净、节能、智能”的典型代表，无论是精密装配、机器人应用，还是新能源装备、医疗设备，伺服电动缸都凭借其无可比拟的控制性能和可靠性，持续推动着工业自动化的技术进步，对于工程师而言，深入理解伺服电动缸的原理、特点与选型要点，将是构建高效、稳定自动化系统的重要基石。
