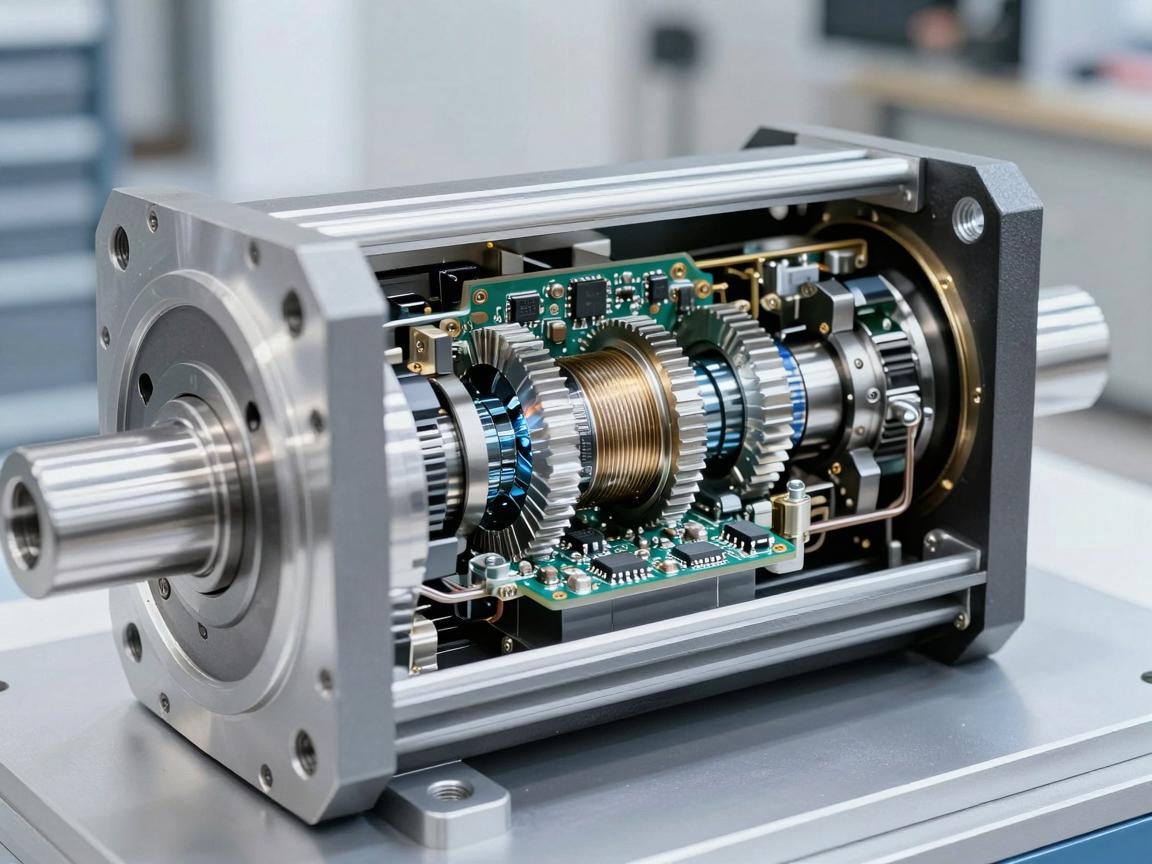

精密驱动的核心，深入解析伺服电动缸内部结构与工作原理
精密驱动的核心在于伺服电动缸，它将伺服电机与丝杠、缸体等机械结构高度集成，实现高精度直线运动，其内部结构主要由伺服电机、高刚性滚珠丝杠或行星滚柱丝杠、精密导向装置、缸体及内置传感器组成，工作原理是通过伺服电机精确旋转，驱动丝杠螺母副，将电机的旋转运动转化为推杆的直线运动，闭环控制系统实时反馈位置、速度与力矩，确保极高的重复定位精度和动态响应，这种设计消除了液压或气动系统的非线性，具备低摩擦、高刚性、长寿命及便于智能化控制等核心优势。
在现代工业自动化与高端装备制造领域,伺服电动缸凭借其高精度、高刚性、长寿命以及清洁环保的显著优势，正逐步取代传统的液压与气动执行机构，成为直线运动控制的首选方案，若要深刻理解其卓越性能的来源，就必须从其精密复杂的内部结构入手，本文将层层解构伺服电动缸的核心组件，深入揭示它如何高效且精准地将旋转运动转化为可控的直线运动。
动力源泉：伺服电机与编码器
伺服电动缸的动力输入源自高性能伺服电机，与普通电机不同，伺服电机内置了高分辨率的编码器（如绝对值编码器或增量式编码器），能够实时、精确地监测转子的位置、速度与加速度，编码器将采集到的信号反馈给驱动器，形成严密的闭环控制系统，这一机制确保了电机能够严格遵循控制指令进行精确旋转，是整个系统实现微米级乃至纳米级高精度定位的基石。
传动转换：减速机构
伺服电机通常具有高转速、低扭矩的输出特性，这往往无法直接满足低速、大推力的实际应用需求，在电机与缸体之间，会集成一个关键部件——减速机构，常见的结构包括：
- 行星齿轮减速机： 凭借体积紧凑、传动效率极高、背隙（回程间隙）极低的特点，尤其适用于对精度和刚性有严苛要求的场景，如数控机床、机器人关节等。
- 蜗轮蜗杆减速机： 其独特的结构能实现自锁功能，即在电机停止后，输出轴无法被外力反向驱动，这一特性使其成为垂直安装或需要长期保持位置的工况下的理想选择。
- 同步带/皮带减速： 成本相对低廉，且皮带具有一定的弹性，能有效吸收系统运行产生的振动与冲击，适用于对精度要求相对适中、但对运行平稳性有要求的场合。
减速机构的核心使命,是将电机的高转速转化为驱动丝杠旋转所需的大扭矩，同时优化系统的惯量匹配，从而提升整个系统的动态响应速度与运行稳定性。
核心执行：丝杠与螺母副
这是伺服电动缸中最精密、最核心的部件，其性能直接决定了整机的定位精度、承载能力和使用寿命，根据应用需求的不同，主要有以下三种设计：
-
滚珠丝杠（最常见）：
- 工作原理： 在丝杠轴与螺母之间，由大量精密的微型循环滚珠作为滚动体传递载荷，将旋转运动转化为直线运动。
- 特点： 传动效率高达90%以上，摩擦力极小，可实现微米级乃至更高的重复定位精度。
- 内部结构： 包含精密研磨或冷轧的丝杠轴、带有循环回路的螺母（如内循环、外循环）、高硬度耐磨滚珠、防尘密封圈等，滚珠的直径、硬度等级（如G10、G5）及循环排布方式，直接决定了其额定动/静载荷与理论使用寿命。
-
行星滚柱丝杠（高性能选择）：
- 工作原理： 该设计用多根带有精密螺纹的滚柱替代了滚珠，这些滚柱呈行星状分布在丝杠与螺母之间。
- 特点： 滚柱与丝杠、螺母之间形成线接触，而非滚珠的点接触，这显著增大了承载面积，降低了接触应力，它能承受数倍于同尺寸滚珠丝杠的动/静载荷，拥有更高的抗冲击能力与更长的疲劳寿命。
- 应用领域： 结构更为复杂，对零件加工精度和装配工艺要求极高，常见于军工、航空航天、重型锻压机械和高速高精切削机床等极端工况。
-
滑动丝杠（经济型选择）：
- 工作原理： 依靠丝杠与梯形螺母的直接滑动接触进行传动。
- 特点： 成本最低，结构最简单，但摩擦阻力大、传动效率低（仅约30%-50%），磨损较快，容易产生间隙。
- 适用场合： 主要用于低速、低精度、间歇工作的场合，如简单的升降平台或手动调节装置。
支撑与导向：缸筒、活塞杆与导向套
丝杠驱动的前端连接着活塞杆（亦称推杆），其外露部分需要承受负载带来的径向力与侧向弯矩。
- 缸筒： 通常采用高强度铝合金型材或合金钢无缝钢管制成，它不仅为内部部件提供稳固的支撑与保护，还形成密封空间以容纳润滑油（脂），部分高端设计还带有散热鳍片，以应对大负载连续工作产生的热累积，实现有效的热管理。
- 导向套/轴承系统： 精密安装于缸筒前端，集成有直线轴承或自润滑铜套/高分子导套，它的核心作用是确保活塞杆在往复伸缩过程中始终保持极高的直线度，避免丝杠承受不必要的径向载荷，从而显著延长丝杠副和密封件的寿命。
- 防尘密封系统： 在活塞杆伸出端，会安装多层高性能密封组件，例如刮尘环用于刮除杆上的外部颗粒，唇形密封用于防止内部润滑脂外泄与外部污染物（如灰尘、切削液）侵入缸体内部。
辅助与安全组件（保障可靠运行）
一个高度可靠的伺服电动缸,还离不开以下辅助与安全组件：
- 限位开关与传感器： 通常在缸体内部或外部安装磁簧开关、接近传感器或光电传感器，用于精确检测活塞杆是否运行至行程极限，并向控制系统发出信号，防止发生机械碰撞或超程。
- 制动器： 作为安全核心组件，通常为电磁失电制动器，它安装在电机后端或减速机内部，当系统突然断电、急停或掉电时，制动器能够瞬间自动抱紧，将负载锁定在当前位置，完美防止因重力（尤其适用于立式安装）引发的负载滑落事故。
- 润滑系统： 在出厂时，丝杠螺母副、减速机齿轮及轴承内会预填加长效专用润滑脂，部分高端或大负载型号会预留自动润滑泵接口，实现定期、定量的自动注油维护，以保持传动部件的优异状态。
- 缓冲装置： 为应对高速或重载工况下行程末端的冲击，部分缸体内部会集成液压缓冲器或高弹性聚氨酯缓冲垫，用以平稳吸收冲击能量，保护整机结构与负载安全。
整体工作原理：精密的闭环控制
- 指令输入： 伺服驱动器接收来自上位控制器（如PLC、运动控制卡）的目标位置、速度或转矩指令。
- 电机执行： 驱动器根据指令向伺服电机输出特定的电流，电机按指令开始旋转。
- 反馈测量： 内置的编码器实时、高频率地检测电机的实际转子角度、位置与速度，并将信号反馈回驱动器。
- 动力转换： 可能经过减速机扭矩转换后，带动丝杠旋转，丝杠上的螺母（与活塞杆固定）将丝杠的旋转运动转化为活塞杆精确的直线伸缩运动。
- 闭环修正： 驱动器内部的控制器比较编码器反馈信号与原始指令信号，如果存在偏差（如负载扰动造成的微小偏移），驱动器会瞬间调整电机的电流输出，使系统回到指令路径上，这个过程在毫秒乃至微秒级别内循环往复。
通过这个“指令 → 执行 → 反馈 → 比较与修正”的严密闭环，伺服电动缸带动外部负载，以设定的速度、位置和力，精确地、动态稳定地完成各种复杂动作。
伺服电动缸的内部结构并非简单机械元件的堆叠,而是一个高度集成、精密协同的机电一体化系统，从电机的高动态响应，到减速机的扭矩完美匹配，再到丝杠-螺母副的精密传动，以及导向、密封、制动等环节的可靠保障，每一个子系统都对最终的整体性能发挥着决定性作用。
深刻理解这些结构与运作原理,不仅有助于工程师在设备设计时做出更科学、更具成本效益的选型，也能为日常的维护与故障诊断提供扎实的理论基础，随着伺服驱动技术、新型工程材料以及超精密制造工艺的持续突破，伺服电动缸的内部结构必将不断迭代优化，为“工业4.0”时代的智能制造提供更加强劲、精准且可靠的直线动力核心。
