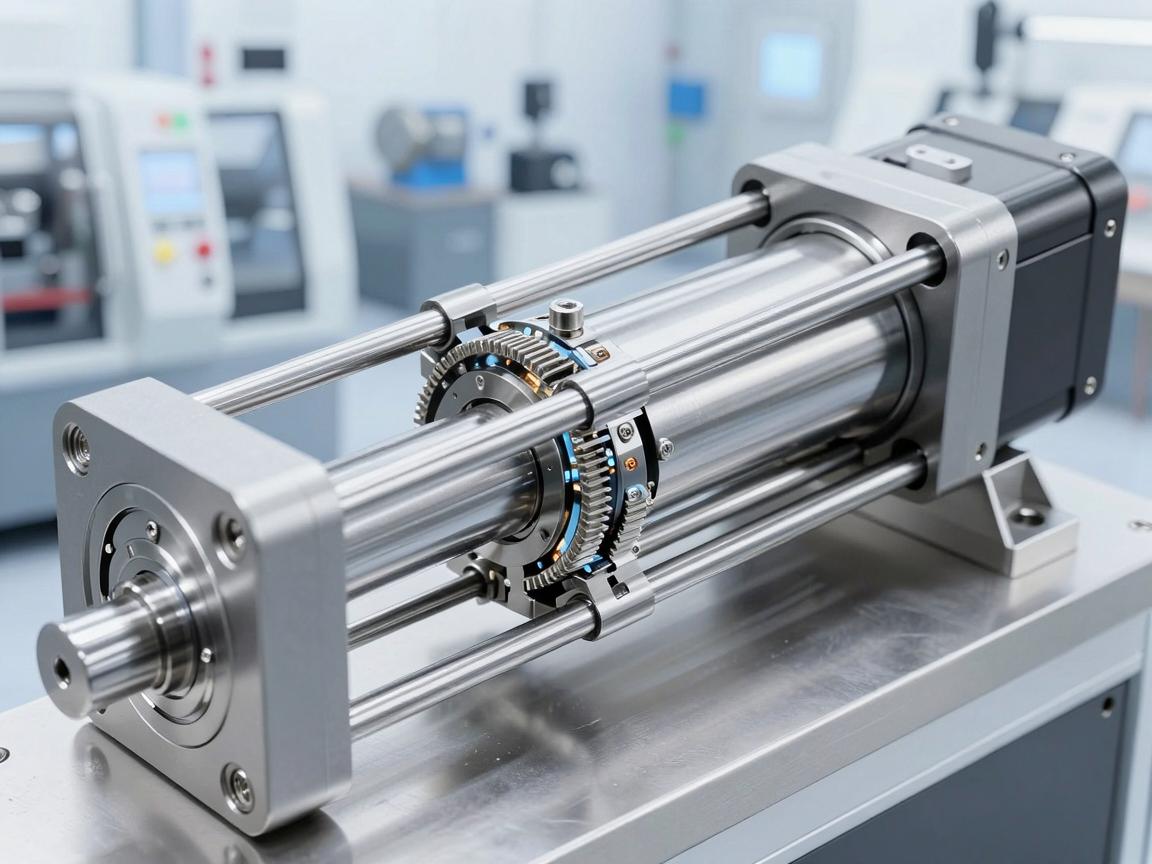

伺服电动缸结构，精密驱动的核心解析
伺服电动缸作为精密驱动系统的核心执行部件，其结构旨在将伺服电机的旋转运动高效转化为直线运动，核心组件包括高精度滚珠丝杠或行星滚柱丝杠，它们直接决定了传动效率与定位精度；同步带或联轴器负责动力传输，确保同步性，内置的编码器与伺服电机形成闭环控制，实时反馈位置、速度信息，实现微米级甚至更高级别的精准控制，缸体内部采用高强度铝合金或钢材，配合精密导向轴承与密封件，确保在高负载、高频率工况下的刚性、耐用性及防尘防污能力，这些组件协同工作，赋予伺服电动缸高响应、长寿命、易控制等特性，成为工业自动化、机器人及精密测试等领域不可或缺的精密驱动核心。
精密驱动的核心解析：伺服电动缸结构深度剖析
伺服电动缸作为一种将伺服电机与滚珠丝杠、缸体等机械结构高度集成的精密驱动装置，在现代工业自动化领域中扮演着日益重要的角色，凭借其高精度、高响应、长寿命、节能环保等显著优势，伺服电动缸已广泛应用于机器人、航空航天、汽车制造、医疗设备、包装机械等多个行业，本文将从核心部件的角度，深入解析伺服电动缸的结构组成与工作原理。
伺服电动缸的整体结构概览
伺服电动缸本质上是一种由伺服电机驱动的直线运动单元,其基本结构可划分为四大核心模块：驱动模块、传动模块、执行模块与控制模块，这四个模块协同工作，将伺服电机输出的旋转运动转化为精确可控的直线运动，并最终输出推力或拉力。
核心部件深度解析
驱动模块：伺服电机
伺服电机是电动缸的动力源,通常采用永磁同步伺服电机，主要由定子、转子及编码器等组成，编码器负责实时反馈转子的位置、速度与加速度信息，形成闭环控制回路，伺服电机的选型直接影响电动缸的响应速度、加减速能力及定位精度。
传动模块：滚珠丝杠副与减速器
滚珠丝杠副是伺服电动缸中最常见的传动元件,由丝杠轴、螺母及循环滚珠组成，工作时，滚珠在丝杠与螺母之间的滚道内滚动，将滑动摩擦转变为滚动摩擦，显著降低传动阻力，提高传动效率（可达90%以上），根据轴向间隙与预紧方式的不同，滚珠丝杠可分为精密级和普通级，前者适用于高精度定位场景。
在部分需要降低转速、增大输出扭矩的应用中，伺服电动缸会集成行星减速器或谐波减速器，减速器安装在电机输出轴与丝杠之间，通过减速增扭的方式，使电动缸在低速工况下输出更大的推力，同时提升系统的整体刚性。
执行模块：缸筒、活塞与导向机构
缸筒是电动缸的外壳,通常采用高强度铝合金或钢材制造，内部容纳丝杠螺母、活塞杆等核心部件，活塞杆前端连接外部负载，后端与螺母组件固定，导向机构（如导向键、直线导轨或铜套）则负责确保活塞杆平稳伸缩，防止其在运动中发生旋转或偏摆，从而保证直线运动方向的准确性，导向精度直接决定了电动缸的侧向承载能力及其使用寿命。
控制模块：伺服驱动器与编码器
伺服驱动器接收上位机发出的指令（如位置、速度、转矩等），通过PID算法驱动电机旋转，同时采集编码器的反馈信号进行闭环校正，常见的控制方式包括位置控制（脉冲串）、速度控制（模拟量或通讯）及转矩控制，高性能伺服驱动器还支持电子齿轮、电子凸轮、多段位置设定等高级功能。
典型结构类型
根据不同的应用需求,伺服电动缸的结构主要可分为以下三种类型：
- 直联式：电机通过联轴器直接连接滚珠丝杠，结构紧凑，传动间隙小，适用于高精度、高响应的工作场景。
- 折返式：电机通过同步带或齿轮组与丝杠侧向连接，整体长度更短，适合安装空间受限的工况。
- 内置式：电机与丝杠一体化集成在缸筒内部，外形简洁，密封性能优越，适用于洁净环境或防爆要求较高的场合。
结构设计的关键技术点
- 预紧与消隙设计：通过预紧螺母或双螺母结构消除滚珠丝杠的轴向间隙，提升反向定位精度。
- 防旋转结构：采用导向键或花键设计，防止活塞杆随丝杠旋转，确保负载方向恒定。
- 密封与润滑：采用防尘密封圈（如骨架油封）保护丝杠；润滑方式包括脂润滑与油润滑，需根据工作温度、速度等工况合理选择。
- 过载保护：部分电动缸在末端设置缓冲器或扭矩限制器，防止因机械硬碰撞造成的损坏。
伺服电动缸结构设计的核心在于驱动、传动、执行与控制四部分的精密匹配，随着高精度加工技术、高性能伺服驱动及新型材料的不断发展，伺服电动缸正朝着更小体积、更大推力、更高速度和更强鲁棒性的方向持续演进，深入理解其结构细节，不仅有助于设备选型与系统集成，更能在故障诊断与性能优化中发挥关键作用。
