伺服电动缸内部结构解析，从动力核心到精密执行
动力源：伺服电机
伺服电动缸的核心动力来源于伺服电机，与普通电机不同，伺服电机内置编码器，能够实时反馈转子位置、转速及扭矩信息，从而实现对运动过程的闭环控制，电机通过定子绕组产生旋转磁场，驱动永磁转子转动，其输出轴通过联轴器或直连方式与传动机构相连，得益于伺服电机响应速度快、过载能力强等特性，电动缸在启动、停止及换向过程中仍能保持极高的定位精度,满足高动态响应需求。
核心参数：额定转速通常在1500~3000 rpm之间，功率范围从几十瓦到数十千瓦不等,具体选型需结合实际工况与负载要求。
传动转换机构：将旋转运动转化为直线运动
伺服电机输出的是旋转运动，而电动缸要求直线往复运动，因此需要一套高效的传动转换装置,常见的传动形式主要有以下两种：
滚珠丝杠副
目前应用最广泛的传动形式，由丝杠与螺母组成,两者之间通过滚珠实现滚动接触。
- 结构要点：丝杠表面设有螺旋滚道，螺母内部也相应加工出滚道，滚珠在封闭循环回路中运动,将滑动摩擦转变为滚动摩擦。
- 优势：传动效率高达90%以上，摩擦小、磨损低,可实现微米级的定位精度。
- 关键部件：反向器或循环器用于确保滚珠顺畅回流；预压调整机构可消除间隙,提高系统刚度。
行星滚柱丝杠
在重载、高刚性要求的应用场景中（如压机、注塑机等），常采用行星滚柱丝杠，其内部设有多个带有螺纹的滚柱，这些滚柱围绕丝杠公转并自转,同时与螺母内螺纹啮合。
- 特点：接触点数量远多于滚珠丝杠（可达数十倍），承载能力大幅提升,使用寿命更长。
- 结构差异：无需循环装置，滚柱直接与丝杠、螺母形成多点接触,结构更为紧凑可靠。
部分轻型或低成本电动缸会采用同步带传动或齿轮齿条传动,但其精度与寿命通常不如丝杠类方案。
导向与支撑系统：保障直线运动的平稳性
电动缸输出杆在伸缩过程中，必须严格沿直线运动，避免径向偏移或偏载,因此需要可靠的导向机构。
- 直线导轨：多采用方型或圆形直线导轨，安装于缸筒内部或外部，滑块与输出杆固定，实现高刚性、低摩擦的导向，导轨的精度等级（如P、H、C级）直接影响重复定位精度。
- 滑动衬套：在小规格电动缸中，常使用铜基或高分子衬套，结构简单、成本低，但摩擦系数较大,适用于低速轻载场合。
- 支撑轴承：丝杠两端通过轴承支撑，常见的有角接触球轴承（承受轴向力）和深沟球轴承（辅助径向支撑），精密级电动缸会采用配对轴承或组合轴承,以消除轴向窜动。
输出杆与密封系统
输出杆（即推杆/拉杆）是直接与负载连接的部件，通常由高强度合金钢制成，表面经镀硬铬或渗氮处理，以增强耐磨性和抗腐蚀性，杆端可根据需要安装法兰、耳环、关节轴承等连接件。
由于电动缸常在粉尘、油雾或潮湿环境中工作,密封系统至关重要：
- 防尘密封圈：安装于缸筒前端,阻止外部污染物进入内部。
- 内部密封：在丝杠螺母处设置密封件,防止润滑脂泄漏。
- 迷宫密封：对于高速电动缸，常采用非接触式迷宫结构，减少摩擦发热,提高使用寿命。
反馈与传感器组件
为实现高精度闭环控制,电动缸内部或外部会集成多种传感器：
- 编码器：安装在伺服电机尾部或丝杠端部，提供位置与速度反馈，绝对式编码器可记忆零点,增量式编码器则需每次回零。
- 限位开关：安装在缸筒两端，防止输出杆超程,起到安全保护作用。
- 力传感器（选配）：在压装、测试等场合，加装于输出杆与负载之间，实时反馈作用力,实现力控闭环。
- 温度传感器：用于监测内部温度,防止过热导致丝杠变形或润滑失效。
壳体与连接接口
电动缸的壳体通常由铝合金或铸铁制成，兼具散热与结构支撑功能，壳体表面设计有固定安装面、法兰孔、键槽等，便于与机身或基座连接，内部还预留有润滑脂加注口、电气接口（用于编码器、电机动力线、限位开关等）以及通风口（防止内部压力失衡）。

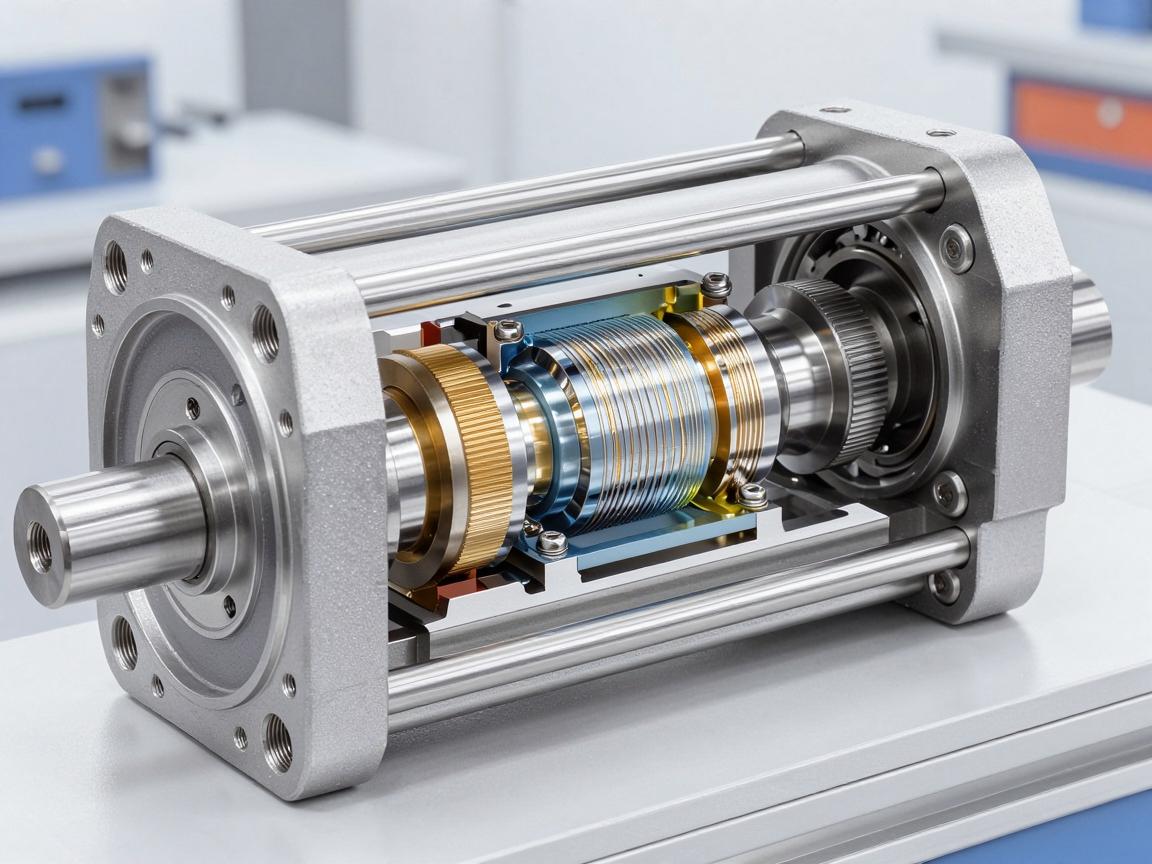

典型内部结构拆解图示
（此处可绘制一幅剖面图，关键部件逐一标注：伺服电机（含编码器）→ 联轴器 → 丝杠 → 螺母（含滚珠循环器）→ 导向导轨 → 输出杆 → 前端密封 → 限位开关 → 壳体）
精密与可靠的平衡艺术
伺服电动缸的内部结构，是机械传动、精密制造与电气控制的高度融合，从伺服电机的精准旋转，到滚珠丝杠的高效转换，再到导向系统的平稳约束，每一个部件都服务于“将电能高效、精确、可靠地转化为直线运动”这一核心目标，深入理解这些内部构造，不仅有助于选型与故障排查,更能为优化自动化系统设计提供底层逻辑支撑。
随着一体化智能电动缸（将驱动、控制与执行集成于一体）的发展，内部结构将更加紧凑，但上述核心要素依然不变，掌握这些知识,便掌握了工业直线运动控制的一把钥匙。
