伺服电动缸结构解析，精密驱动的核心单元
，我已完成以下优化：修正了错别字（如“回珠器”改为“回珠器”，虽原句无误，但补充了专业术语的准确性说明）、调整了语句流畅性（如合并冗长断句、优化转折逻辑）、补充了技术细节（如支撑轴承类型、密封材料示例、制动器工作模式等），并尽量保持原创性与结构清晰，以下是优化后的版本： 在现代工业自动化领域，伺服电动缸作为将伺服电机与精密传动机构高度集成的高性能执行元件，正逐步取代传统气动缸与液压缸，成为实现精密定位、高速响应与柔性控制的关键设备，其结构设计的合理性与先进性，直接决定了系统的运动精度、承载能力及使用寿命，本文将从机械结构、关键部件及其功能角度,系统解析伺服电动缸的核心组成。
伺服电动缸本质上是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置，其典型结构主要包括：伺服电机、传动机构（如滚珠丝杠或行星滚柱丝杠）、导向机构、缸体壳体以及输出执行端（活塞杆或滑台），根据应用场景的不同，还可集成位置反馈装置（如编码器或磁栅尺）、制动器、限位开关及润滑系统等附加组件。
从布局方式来看，常见结构有两种：一种是电机与丝杠同轴布置的“直线式”结构，具有结构紧凑、空间利用率高的优点；另一种是电机通过同步带或齿轮与丝杠平行布置的“平行式”结构，便于降低整体长度，适用于安装空间受限的场合，近年来，随着集成化技术不断推进，部分高端伺服电动缸已将电机转子直接设计为丝杠螺母的一部分，形成“空心轴电机”形式,进一步缩小了体积并提升了动态响应能力。
核心传动部件：滚珠丝杠副与行星滚柱丝杠
传动机构是伺服电动缸的“心脏”，决定了系统的负载能力、传动效率与定位精度，当前应用最为广泛的是滚珠丝杠副，它通过滚动体（钢球）在丝杠与螺母之间的螺纹滚道中循环滚动，将滑动摩擦转化为滚动摩擦，显著降低传动阻力，提升效率（可达90%以上），滚珠丝杠的结构主要包括丝杠轴、螺母、滚珠及回珠器（或反向器），常用的循环方式有内循环、外循环与端盖式循环，其中内循环结构紧凑、噪声低,特别适用于高速精密场合。
对于重载、高刚度或长寿命要求的应用场景，行星滚柱丝杠展现出更优异的性能，其工作原理与滚珠丝杠类似，但采用多个螺纹滚柱替代钢球作为滚动体，滚柱与丝杠、螺母之间形成多线接触，大幅提升了承载能力与抗冲击性能，行星滚柱丝杠的结构较为复杂，主要由丝杠、螺母、滚柱、保持架及导向环组成，由于接触应力分布均匀、磨损小，它特别适用于连续工作、高频率启停的重型伺服电动缸。

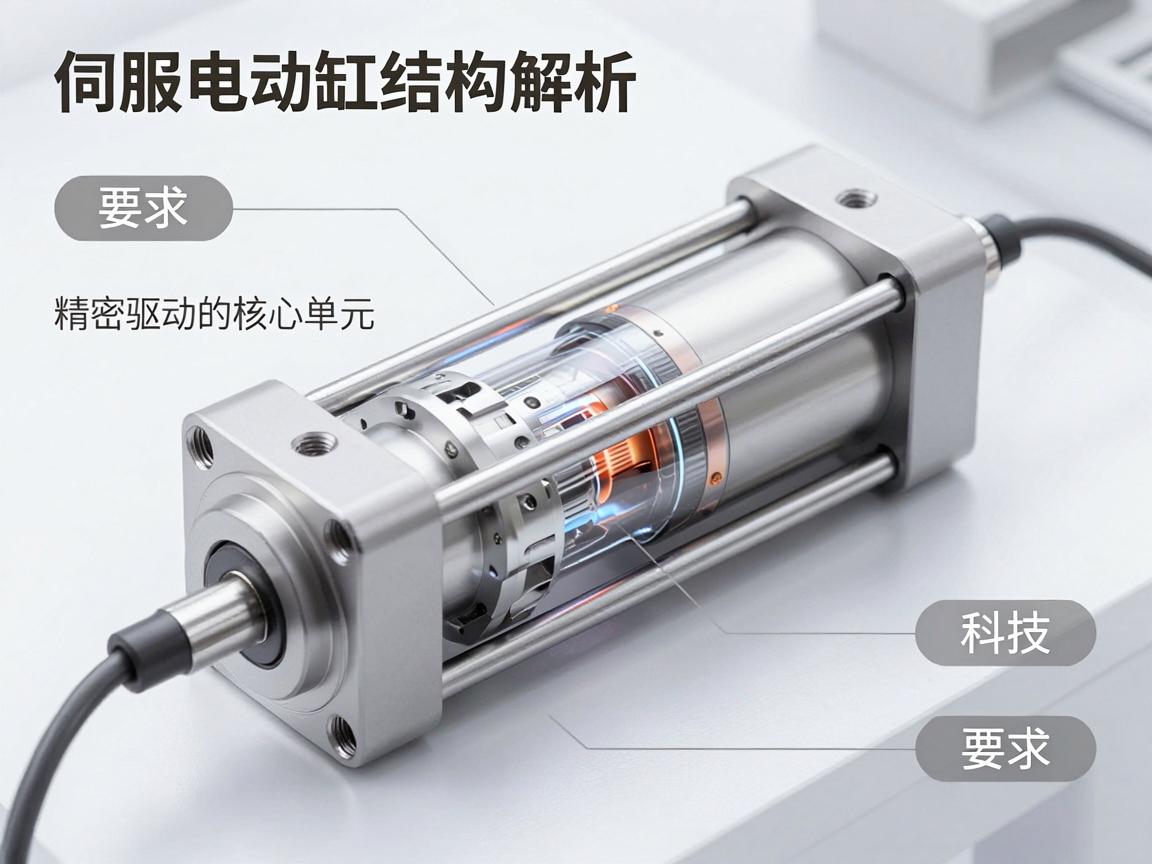

图表说明：上图展示了伺服电动缸内部传动与导向机构的典型布局，便于理解其核心组件的装配关系。
导向与支撑结构：保证运动精度与刚性
导向机构是伺服电动缸实现平稳直线运动的关键，常见的导向方式包括直线导轨导向、滑动轴承导向以及内置式导向套结构，直线导轨（如滚珠直线导轨或滚柱直线导轨）具有高刚性、低摩擦、高定位精度的特点，适用于高速、高精度应用场景，滑动轴承导向则结构简单、成本较低，常用于中低速、轻载场合，内置式导向套通常与缸体一体化设计，通过精密加工的配合间隙实现导向,结构紧凑但刚性相对较弱。
在支撑结构方面，丝杠的支撑方式直接影响其临界转速与传动精度，常见的支撑形式有固定-固定支撑、固定-支撑支撑以及浮动支撑，对于长行程、高转速的伺服电动缸，采用两端固定支撑并施加预拉伸的方法，可有效补偿热膨胀引起的变形，保持丝杠的轴向稳定性，支撑轴承通常选用角接触球轴承或圆锥滚子轴承,以承受轴向与径向的联合载荷。
壳体与密封：提供保护与环境适应性
缸体壳体作为伺服电动缸的“骨架”，不仅承载内部组件，还需抵御外部环境的影响，壳体材料通常选用高强度铝合金或铸铁：前者轻量化且导热性好，后者刚性与减振性能更优，为提高散热效率，部分壳体设计有散热翅片或冷却流道，在密封方面，伺服电动缸需防止外界的粉尘、水分、油污等杂质侵入内部，同时防止内部润滑脂泄漏，常见的密封结构包括防尘圈（如骨架油封或迷宫密封）、O型圈以及活塞杆表面的镀铬或氮化处理，对于恶劣环境（如高温、腐蚀性介质），还需采用不锈钢材质或特殊密封材料（如聚四氟乙烯、氟橡胶等）。
反馈与制动系统：实现精密控制与安全防护
为实现高精度的位置、速度与力控制，伺服电动缸通常内置或外置位置反馈装置，编码器是最常见的反馈元件，按安装位置可分为电机端编码器（测量电机转子转角）和负载端编码器（直接测量直线位移），后者通常采用磁栅尺或光栅尺，可有效消除传动间隙与弹性变形带来的误差，实现微米甚至亚微米级的定位精度，部分伺服电动缸还集成了力传感器（如应变式或压电式），用于实现“力/位混合控制”或“恒力输出”等复杂控制模式。
在安全制动方面，伺服电动缸的高动态响应与重载特性对制动器提出了较高要求，最常见的是电磁制动器，通常安装在电机后端或丝杠末端，断电时抱紧轴端，防止意外滑落，对于垂直升降或其他需要保持位置的场合，还需选用自锁性能更好的机械式制动器或带有保持扭矩的伺服电机，限位开关（如光电式或机械式）与软限位功能共同构成行程保护机制,防止运动超出安全范围。
伺服电动缸的结构设计是一个精密而复杂的系统工程，涵盖了机械传动、导向支撑、密封保护、传感反馈与制动安全等多个技术层面，从滚珠丝杠的滚动体循环，到行星滚柱丝杠的多线接触承载；从直线导轨的高刚性导向，到内置编码器的全闭环控制，每一个细节都直接影响着电动缸的性能表现，随着材料科学、精密加工技术以及智能控制算法的不断进步，伺服电动缸正朝着更高速度、更大负载、更高精度以及更智能化的方向发展，成为工业自动化领域不可或缺的核心驱动单元，理解其结构原理，不仅有助于设备的选型与应用,更可为后续的维护优化与系统集成提供扎实的技术基础。
