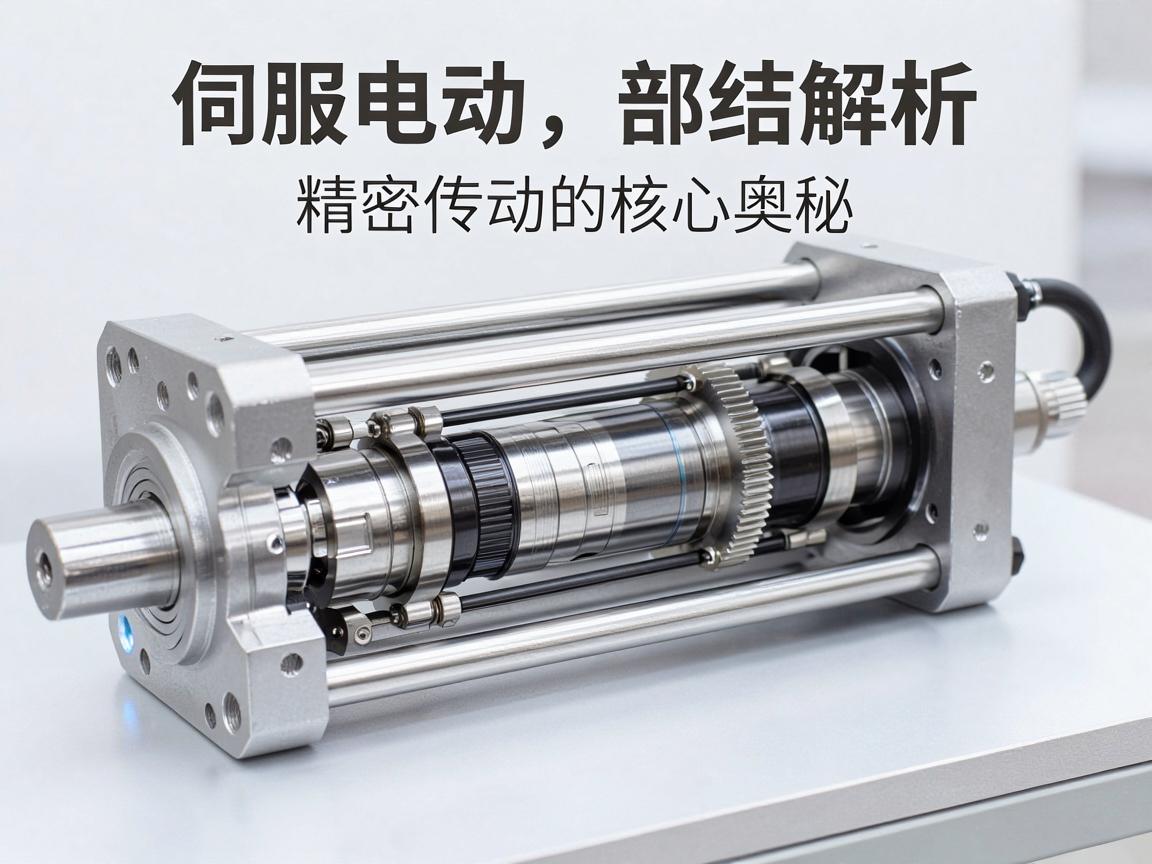

伺服电动缸内部结构解析，精密传动的核心奥秘
伺服电动缸作为精密传动的核心执行元件，其内部结构主要由伺服电机、同步带或齿轮传动机构、滚珠丝杠副（或行星滚柱丝杠）以及缸体组件构成，工作过程中，伺服电机输出高精度旋转运动，通过传动机构高效传递至滚珠丝杠，丝杠螺母将旋转运动转化为推杆的直线往复运动，关键奥秘在于采用高刚性、低摩擦的滚珠丝杠与预紧螺母，配合高分辨率编码器的闭环控制，实现了微米级定位精度与极低的传动背隙，内置的导向轴承与防旋转结构确保了推杆在高负载下仍能平稳、直线运动，避免了侧向力干扰，这种机电深度集成设计，使得伺服电动缸在自动化产线中兼具高速度、高推力与长寿命的突出优势。
伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的高精度直线执行元件,广泛应用于工业自动化、机器人、航空航天等领域，要深入理解其为何能实现精准的位置控制、平稳的速度调节以及强大的推力输出，必须从其内部结构入手，逐一拆解核心部件及其协同工作原理。
伺服电动缸的动力来源于内置或外置的伺服电机,与普通电机不同，伺服电机内部集成了编码器，能够实时反馈转子位置、转速及加速度信号，配合伺服驱动器实现高精度闭环控制，此类电机通常采用永磁同步技术，具备高响应速度、高转矩密度和宽调速范围等优势，电机转子通过联轴器或直接与丝杠连接，将旋转运动高效传递给丝杠副。
传动机构：丝杠副的选择
丝杠副是将旋转运动转化为直线运动的关键机构,根据应用场景对精度与负载的不同要求，伺服电动缸内部通常采用以下两种丝杠之一：
-
滚珠丝杠
滚珠丝杠在丝杠轴与螺母之间布置了循环滚珠，将滑动摩擦转化为滚动摩擦，显著降低摩擦阻力，提高传动效率（可达90%以上）并延长使用寿命，其内部结构包括丝杠轴、螺母、滚珠以及反向器或循环管，滚珠在螺旋滚道内循环滚动，实现低间隙甚至零间隙传动，特别适用于需要高速、高精度及频繁启停的场合。
-
行星滚柱丝杠
对于重载与高寿命要求的应用场景，行星滚柱丝杠是更优选择，其内部由丝杠轴、多个行星滚柱、保持架及螺母组成，滚柱绕丝杠轴线做行星运动，通过螺纹啮合传递载荷，相比滚珠丝杠，行星滚柱丝杠接触面积更大，单位体积可承受更高负载，抗冲击能力与刚性更强，但其内部结构更为复杂，对润滑与清洁度的要求也更高。
导向与支撑组件：保证运动精度
丝杠在传递推力时,还需承受径向负载与弯曲力矩，为此，伺服电动缸内部通常设有导向机构，如直线导轨、铜套或滚珠导套。
- 直线导轨：由导轨与滑块组成，滑块内嵌多列钢球或滚柱，可同时承受上下左右方向的负载，确保活塞杆伸出或缩回时的直线度。
- 支撑轴承：丝杠两端通常由角接触球轴承或深沟球轴承支撑，靠近电机端一般采用固定端轴承组，用于承受轴向推力；尾端则为浮动端轴承，用以补偿热膨胀引起的长度变化。
活塞杆与缸筒：密封与保护的屏障
活塞杆是电动缸的输出元件,通常由高强度合金钢制成，表面经过镀铬或氮化处理，以提高耐磨性与防腐蚀能力，缸筒作为包容部件，内部加工有导向面，与活塞杆配合实现平稳的往复运动。
在活塞杆与缸筒之间,以及缸筒两端，均设有密封件，如O型圈、唇形密封与防尘圈，这些密封结构可有效防止外部灰尘、水汽侵入内部，同时阻止润滑油脂泄漏，确保丝杠副与轴承在洁净环境中长期稳定运行。
位置反馈与防旋转机构
为实现闭环控制,部分伺服电动缸会在活塞杆内部或缸筒一端安装磁栅尺或光栅尺，直接测量直线位移，从而消除丝杠间隙与弹性变形带来的误差，对于不允许活塞杆旋转的应用（如推动夹具或工件），缸筒内部还设有防旋转结构，常见的有导向键槽或双导轨滑块设计，确保活塞杆仅沿轴线平移。
润滑与散热系统
润滑系统的设计直接影响丝杠副与轴承的使用寿命,常见的润滑方式包括：预填润滑脂（适用于低速或维护周期长的场景）、中心润滑脂通道（可外接注油嘴定期补充）以及油雾润滑（用于高速运行），对于高功率密度的电动缸，电机与丝杠的发热问题不可忽视，部分设计在缸筒表面增加散热筋，或内置温度传感器，配合驱动器进行过温保护或强制风冷。
伺服电动缸的内部结构将伺服电机、高精度丝杠、导向元件、密封系统与反馈装置精密整合为一体，其中每个部件的选型与配合——从滚珠丝杠的预紧等级到轴承的配置方式，从密封件的材质到润滑脂的黏度——都直接影响到整机的位置精度、推力平稳性与使用寿命，深入了解这些内部细节，不仅有助于正确选用与维护电动缸，更能为自动化系统的优化设计提供扎实的理论基础。
