伺服电动缸内部结构解析，精密传动的核心奥秘
伺服电动缸的核心结构由伺服电机、滚珠丝杠、高精度导轨及编码器构成，伺服电机提供动力，通过联轴器直接驱动滚珠丝杠旋转，将旋转运动转化为螺母的直线运动，从而推动活塞杆伸缩，滚珠丝杠采用循环钢球滚动摩擦，显著降低传动间隙与摩擦阻力，配合预压螺母消除反向间隙，实现微米级定位精度，内置编码器实时反馈位置信号，与驱动器形成闭环控制，精准补偿温度、负载引起的误差，高刚性导轨承受侧向力，确保运动平稳，这一精密组合使电动缸兼具高速度、高推力与长寿命，成为工业自动化中替代液压与气动的关键传动方案。
伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的新型执行元件，近年来在工业自动化、机器人、航空航天等领域得到了广泛应用，它不仅能够实现精确的位置、速度和力控制，还具有结构紧凑、响应快速、维护方便等显著优势，要真正理解伺服电动缸的性能优势，必须从其内部结构入手，本文将从核心组成到工作原理,系统解析伺服电动缸的技术奥秘。

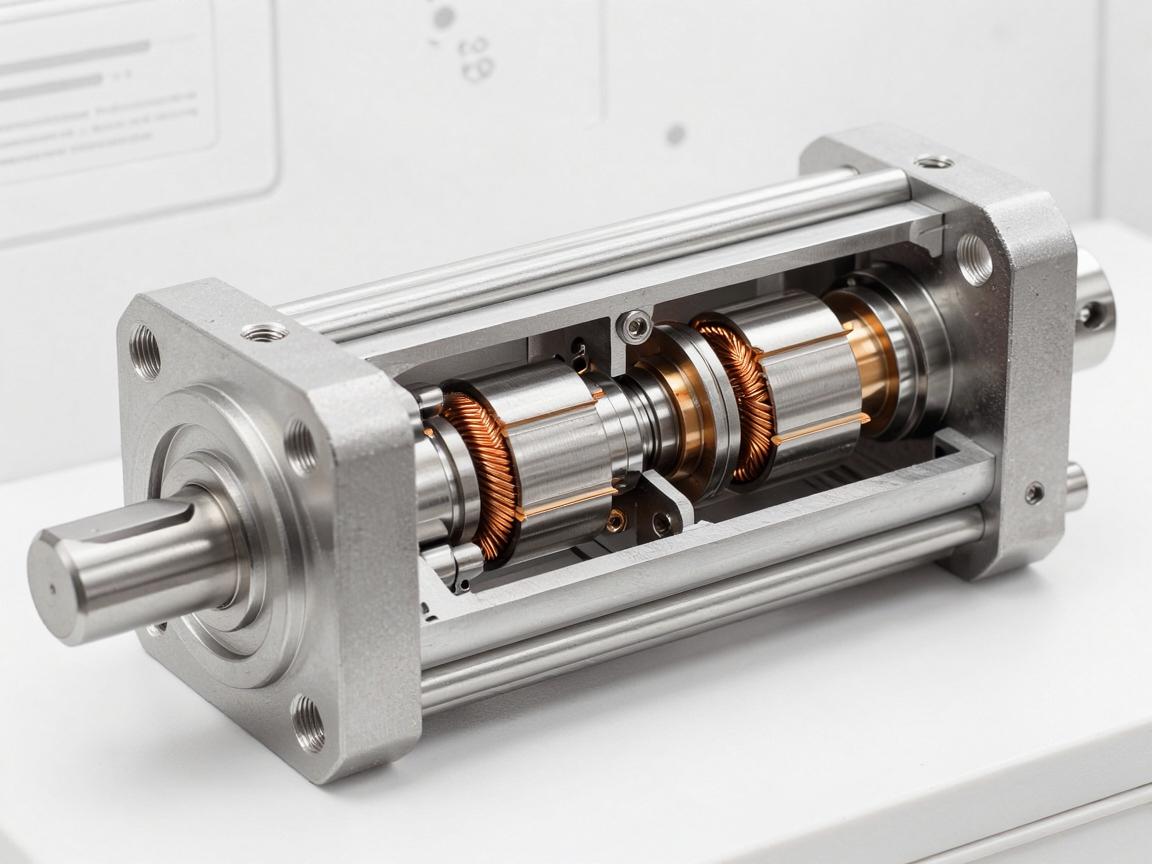

伺服电动缸主要由以下几个核心部件组成：
- 伺服电机：作为动力源，通常采用永磁同步伺服电机，具备高扭矩密度、宽调速范围和精准控制能力。
- 传动机构：包括滚珠丝杠副或行星滚柱丝杠副,用于将电机的旋转运动转换为直线运动。
- 导向机构：如直线导轨或滑动轴承,确保运动部件沿精确轨迹运行。
- 壳体与支撑结构：采用高强度铝合金或钢材制造,提供内部零件的安装基座与防护。
- 传感器与编码器：用于反馈位置、速度等信息,实现闭环控制。
- 制动器与安全装置：在断电或紧急情况下锁定位置,防止负载坠落。
核心部件的详细结构与工作原理
伺服电机与联轴器
伺服电机通过联轴器直接驱动丝杠旋转，联轴器通常采用弹性体或波纹管结构，既能传递扭矩，又能补偿电机轴与丝杠之间的微小同轴度偏差，避免振动和噪声，部分高精度电动缸采用电机转子与丝杠直连的一体化设计，彻底消除联轴器带来的间隙和柔度,进一步提升动态响应性能。
滚珠丝杠副
滚珠丝杠是伺服电动缸中最常用的传动元件之一,其内部结构包括：
- 丝杠轴：具有螺旋滚道的精密轴类零件，通常采用轴承钢制造，经淬火和磨削加工，表面硬度高、耐磨性好。
- 丝杠螺母：内部设有与丝杠匹配的螺旋滚道，滚珠在滚道内循环滚动，将滑动摩擦转化为滚动摩擦，传动效率高达90%以上。
- 滚珠：作为滚动体，在丝杠轴与螺母之间的滚道内循环,承担载荷并传递运动。
- 回珠器：安装在螺母内部，引导滚珠从一端滚入、另一端滚出,形成封闭循环通路。
根据预紧方式的不同，滚珠丝杠可分为单螺母预紧、双螺母预紧和变位导程预紧等类型，预紧可有效消除轴向间隙,显著提高传动刚度和定位精度。
行星滚柱丝杠
在重载、高刚度或高速应用场景下，行星滚柱丝杠相比滚珠丝杠具有明显优势,其内部结构更为复杂：
- 丝杠轴：具有特殊轮廓的螺纹牙形,与滚柱啮合。
- 滚柱：围绕丝杠轴均匀布置多个螺纹滚柱（通常为6～12个），每个滚柱同时与丝杠和螺母接触,实现多点承载。
- 内齿圈与保持架：用于保证滚柱的公转与自转协调,防止滚柱之间相互干涉。
- 螺母：内设螺纹或环形槽,与滚柱啮合。
由于滚柱与丝杠为线接触（滚珠丝杠为点接触），行星滚柱丝杠的承载能力是同等尺寸滚珠丝杠的数倍，且寿命更长，特别适用于高负载、高频率的工业场景。
导向机构
为防止输出杆在直线运动中产生旋转和径向偏移，伺服电动缸内部必须设置导向机构,常见形式包括：
- 滑动导向：采用铜合金或高分子材料制成的衬套，与活塞杆滑动配合，结构简单、成本低,但摩擦系数较大。
- 滚动导向：如直线导轨或交叉滚子导轨，摩擦系数小、精度高、寿命长,适用于高速高频运动场合。
在一些紧凑型设计中，导向功能由丝杠螺母本身承担，即采用“螺母旋转+丝杠直线运动”或“丝杠旋转+螺母直线运动”的结构，但这种情况下,对丝杠的支撑轴承要求较高。
支撑轴承与密封系统
丝杠轴的两端通常由角接触球轴承或圆锥滚子轴承支撑，用于承受轴向和径向负载，轴承的布置形式（面对面、背对背或串联）直接影响电动缸的刚度和寿命。
密封系统包括：
- 防尘圈：安装在活塞杆与缸体之间，防止外界尘埃、水分进入缸体内部。
- 内部密封：用于防止润滑脂泄漏,并阻止内部杂质进入丝杠滚道。
传感器与反馈系统
伺服电动缸的位置反馈通常有两种方式：
- 电机端编码器：安装在伺服电机尾部，检测电机转子的角度位置，通过丝杠导程换算为直线位移，这种方式结构简单,但无法补偿丝杠间隙和热变形误差。
- 直线式编码器：直接安装在电动缸的输出杆或缸体上，精确测量实际直线位置，精度更高,但成本也更高。
部分高端电动缸还集成有力传感器，用于实时监测输出推力，实现力控功能，广泛应用于精密装配、压装和测试设备中。
典型结构与工作过程
以最常见的“电机+滚珠丝杠+螺母直线运动”结构为例,其工作过程如下：
- 伺服电机接收驱动器指令,输出旋转运动。
- 联轴器将扭矩传递给丝杠轴。
- 丝杠旋转时，螺母沿轴向移动（前提是螺母被导向机构限制旋转）。
- 螺母带动推杆（活塞杆）伸出或缩回,实现直线位移。
- 编码器实时反馈电机位置或推杆位置,控制系统进行闭环调节。
选型与设计中的关键考量
理解内部结构有助于合理选型与设计：
- 精度要求：决定是否需采用高精度滚珠丝杠、直线编码器或预紧机构。
- 负载特性：重载场合推荐行星滚柱丝杠；冲击负载需考虑制动器的响应时间。
- 速度与加速度：高速应用需注意丝杠临界转速和导向机构的热容量。
- 环境条件：恶劣环境需加强密封与防腐蚀设计。
伺服电动缸内部结构虽然零件繁多、配合精密，但其设计思路清晰——通过电机驱动、精密的丝杠传动和可靠的导向支撑，将旋转运动高效、准确地转化为直线运动，随着工业自动化对执行元件要求的不断提高，伺服电动缸的内部结构也在不断优化：更高承载能力的行星滚柱丝杠、更紧凑的电机一体式设计、更智能的集成传感器，正在推动这一技术向更广阔的领域延伸，掌握其内部结构的原理与特点，对于正确选型、高效应用和故障诊断都具有重要意义。
