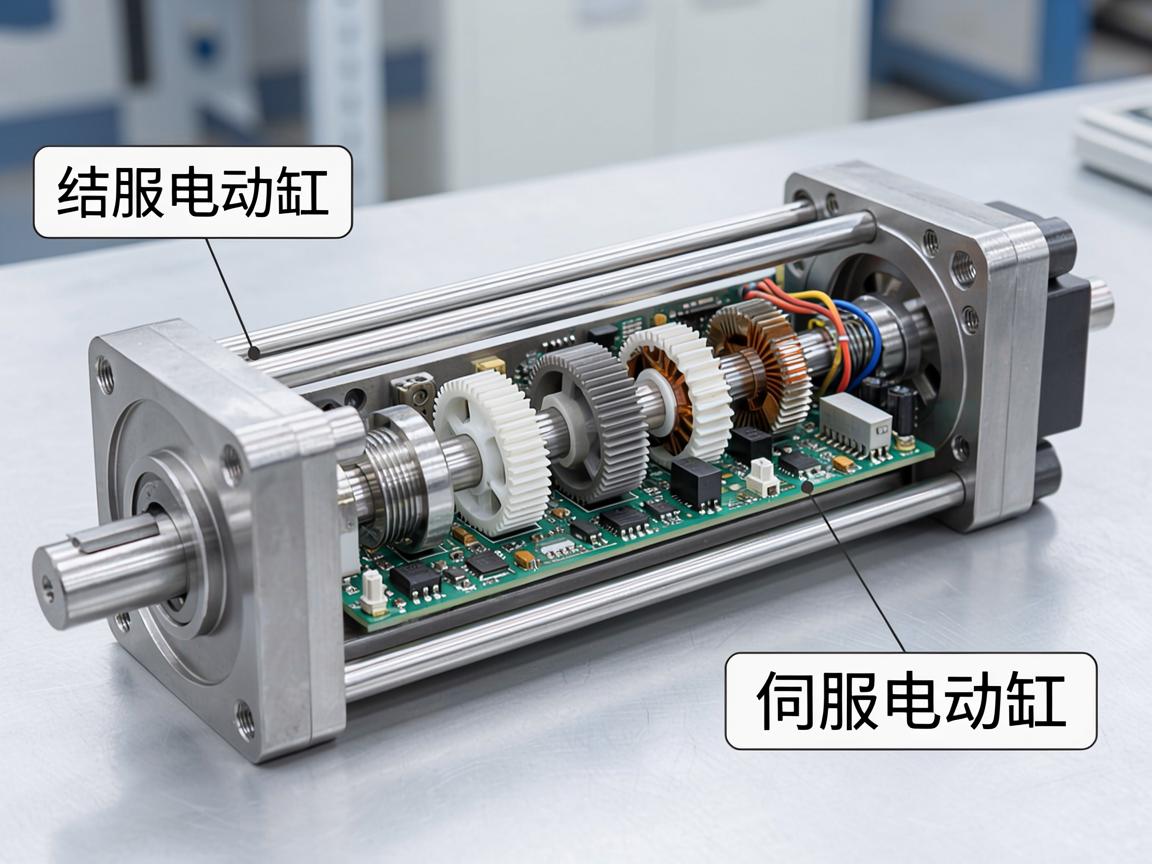

伺服电动缸内部结构解析，从原理到核心组件的全面解读
对伺服电动缸的内部结构进行了全面解析，从工作原理到核心组件逐一拆解，伺服电动缸本质上是一种将伺服电机的旋转运动，通过精密传动机构转化为直线运动的执行元件，其核心组件包括：作为动力源的**伺服电机**，提供精确的速度与位置控制；**滚珠丝杠**或**行星滚柱丝杠**传动机构，负责将旋转运动高效转换为直线运动；**缸体与导向系统**，确保活塞杆的直线运动精度；以及**位置传感器**（如编码器），用于实时反馈位置信号，构成闭环控制。**轴承**、**联轴器**和**防尘密封件**等辅助部件也至关重要，这种结构设计赋予了伺服电动缸高精度、高响应和高可靠性的特点。
在现代工业自动化领域,伺服电动缸凭借其高精度、高效率以及卓越的可控性，正逐步取代传统的液压与气动执行机构，成为直线运动控制系统中不可或缺的核心组件，要深刻理解伺服电动缸为何能够实现精准且平稳的直线运动，就必须深入探究其内部结构，本文将从整体架构出发，逐一剖析各个关键组件的功能及其协同工作机制，帮助读者全面掌握其技术本质。
从本质上讲,伺服电动缸是一种将伺服电机的旋转运动高效转化为直线运动的机电一体化装置，其内部结构可划分为三大核心模块：驱动模块、传动模块和反馈模块，还包括壳体、密封件、润滑系统等辅助部件，每一个模块的精密配合，共同决定了电动缸的性能指标，如推力大小、运动速度、重复定位精度以及整体使用寿命。
驱动模块：伺服电机与编码器
伺服电机是电动缸的动力源,与普通电机不同，伺服电机内置高分辨率编码器，能够实时监测转子位置、速度和加速度，从而实现闭环控制，编码器通常分为增量式与绝对式两种：增量式编码器适用于速度控制与相对定位；而绝对式编码器则在断电后仍能记忆当前位置，特别适用于需要快速原点复归或断电保护的应用场景，电机转子通过联轴器或直接与传动部件连接，其输出扭矩直接决定了电动缸的推力上限。
在紧凑型设计中,电机与缸体往往采用一体化集成方案，以有效减少传动间隙，提升系统的动态响应能力与整体刚度。
传动模块：丝杠与螺母副
传动模块是伺服电动缸的核心所在,直接决定了运动精度与承载能力，主流方案包括滚珠丝杠传动与行星滚柱丝杠传动两类。
滚珠丝杠副
滚珠丝杠由螺杆、螺母及循环钢球组成，钢球在螺旋滚道中滚动，将传统的滑动摩擦转化为滚动摩擦，传动效率可达90%以上，其内部结构包括反向器或循环管，确保钢球在螺母内实现连续循环流动，根据预紧方式的不同，滚珠丝杠可分为单螺母与双螺母预紧结构，双螺母结构通过垫片或弹簧消除轴向间隙，从而实现高刚性、高精度的定位能力。
行星滚柱丝杠
在需要更高推力与更长使用寿命的重载场合,行星滚柱丝杠更具优势，其螺母内布置有多个螺纹滚柱，滚柱与螺杆、螺母的齿形相互啮合，接触点更多，载荷分布更加均匀，相比滚珠丝杠，行星滚柱丝杠的抗冲击能力更强，且适用于高转速环境，其加工成本也相应更高，适用于对性能要求极为苛刻的应用场景。
导向与防转机构
由于电动缸最终输出为直线运动,而丝杠在旋转过程中，螺母或活塞杆本身不能随之自转，因此必须设置可靠的防转机构，常见的防转形式主要有两种：
- 内置导向键或花键：在活塞杆外侧加工平面或花键槽，与缸体内部的导向键配合，限制旋转自由度。
- 外部导向杆：通过平行于缸体的导向杆配合直线轴承实现防转，适用于长行程或侧向负载较大的应用场合。
导向机构的设计直接影响电动缸运行的平稳性与侧向刚度,因此设计时需充分考虑润滑条件与耐磨性能。
密封与润滑系统
伺服电动缸内部包含旋转与直线运动部位的密封结构,典型密封件包括：
- 活塞杆密封：采用U型或V型聚氨酯密封圈，有效防止外部粉尘、水分进入缸体内部。
- 防尘刮板：安装于缸盖前端，用于刮除附着在活塞杆表面的颗粒物，保护内部组件。
- 轴承密封：在滚珠丝杠两端支撑轴承处设置唇形密封或迷宫密封，确保润滑脂不泄漏，延长轴承寿命。
在润滑方面,滚珠丝杠与轴承通常采用锂基润滑脂进行终身润滑，部分高负载应用则需要定期补充润滑脂，或采用油雾润滑方式，密封与润滑系统的优劣，直接影响电动缸的维护周期与整体使用寿命。
传感器与反馈系统
除电机编码器外,许多伺服电动缸还内置或外置直线位移传感器，如磁致伸缩传感器或光栅尺，这类传感器能够直接检测活塞杆的绝对位置，有效避免因丝杠热膨胀或弹性变形导致的累积误差，对于多轴同步或高精度点位控制场合，采用外部反馈的电动缸能够实现微米级的定位精度，满足高端制造领域的严苛要求。
壳体与连接接口
缸体通常采用高强度铝合金或钢制材料,表面经过阳极氧化或镀铬处理，以提升耐腐蚀性与耐磨性，前后端盖设计有安装法兰、耳轴或铰接孔，便于与设备机架灵活连接，部分电动缸还集成了缓冲装置，即在行程末端设置液压缓冲器或弹性垫圈，用以吸收冲击能量，有效保护内部组件，延长整机寿命。
集成与模块化趋势
现代伺服电动缸正朝着高度集成化与智能化的方向持续演进,越来越多的产品将伺服驱动器、编码器信号调理电路与电动缸本体集成在一起，形成“智能电动缸”，内部预留传感器线缆通道，简化外部布线，同时模块化设计允许用户根据实际需求选配不同导程的丝杠、电机功率及防护等级，以满足从半导体制造到汽车焊装线的多样化工况需求。
伺服电动缸的内部结构融合了精密机械、电机控制与传感技术，从驱动的旋转运动到丝杠的直线转换，每一个环节都经过严格的公差设计与疲劳强度校核，深入理解其内部构造，有助于用户在选型时合理匹配参数，在运行过程中科学维护，在故障排查时快速定位根源，随着工业4.0对执行元件智能化、网络化要求的不断提升，伺服电动缸的结构也在持续演进，未来将更加紧凑、高效与自适应性，持续推动现代制造业向更高精度、更高效率的方向发展。
