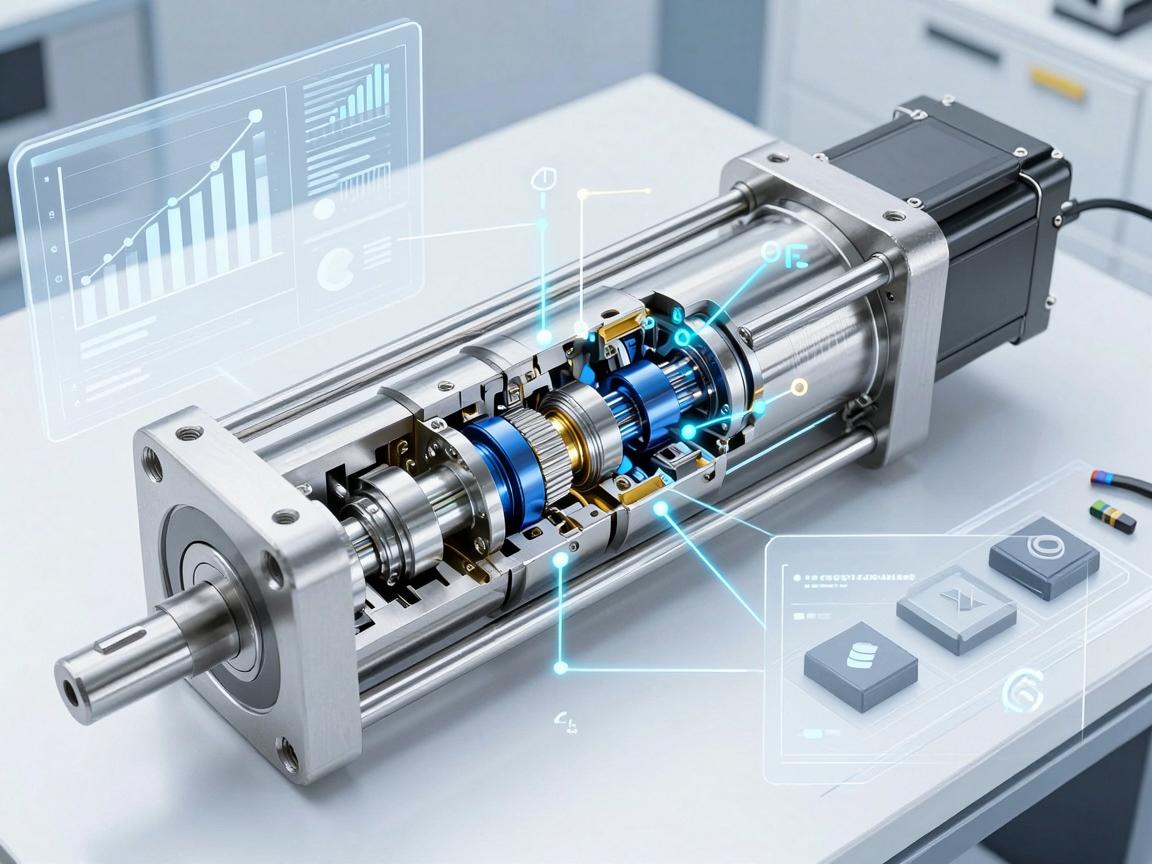

伺服电动缸结构解析，从精密传动到智能控制的工业心脏

伺服电动缸作为现代工业的核心执行元件，其结构融合了精密机械与智能控制，从传动层面看，其核心由高精度滚珠丝杠或行星滚柱丝杠副构成，配合伺服电机直连或同步带驱动，实现将旋转运动高效转化为高刚性、高定位精度的直线运动，在控制层面，内置的编码器与力传感器构成闭环反馈，经由高性能伺服驱动器，实现位置、速度及推力的全闭环精准管控，其紧凑结构内部集成了缸体、导向轴和润滑系统，确保了在高负载、高频率工况下的长期稳定运行，是自动化产线中兼具动态响应与节能优势的“工业心脏”。

在现代工业自动化与高端装备制造领域，伺服电动缸正以前所未有的迅猛之势，逐步取代传统的气缸与液压缸，成为精密执行机构领域冉冉升起的“新贵”，它绝非简单的“电机+丝杠”机械拼接，而是一个高度集成、深度耦合的机电一体化智能终端，深入理解其精密的伺服电动缸结构，不仅是掌握先进制造技术的基石，更是优化设备动态性能、迈向智能制造的关键密钥，本文将层层拆解伺服电动缸的核心骨架，梳理各部件的功能逻辑与协同机制，带您窥见这台“工业心脏”的跳动律动。 作为整个系统活力的源头，伺服电动缸的动力心脏便是高性能的永磁同步伺服电机，与传统的异步电机迥异，该电机内置高分辨率绝对值编码器（通常为23位，甚至更高精度），能够实时捕捉转子的位置、转速及扭矩信号，确保闭环精准控制。

• 结构特征：电机选用稀土钕铁硼永磁体，具备高功率密度与低转子惯量的天然优势，其定子绕组经过拓扑优化，确保在从1rpm的超低速至3000rpm以上的高速区间内，始终输出平滑、稳定的扭矩特性。
• 功能定位：它负责接收伺服驱动器下达的脉冲流或实时总线指令（例如EtherCAT、PROFINET协议），将电能瞬时转化为可控的机械旋转运动，若没有这颗高效的“动力心脏”,整个系统的精密动作便无从谈起。

传动脊梁：滚珠丝杠副与行星滚柱丝杠——扎实的“骨骼”

作为将旋转运动高效转化为直线运动的核心传动件，丝杠副不仅是伺服电动缸结构中承受轴向负载的关键，更是决定进给精度与刚性指标的“定海神针”。

• 滚珠丝杠（Ball Screw） ：在中小负载、追求高速响应的场景中最为常见，其原理是通过钢球在丝杠轴与螺母间的螺旋滚道内滚动，将滑动摩擦转换为滚动摩擦，传动效率高达90%以上，其内部构型涵盖螺旋滚道、返向循环器及精挑级的合金钢珠，尤为关键的是间隙消除技术，常采用双螺母预拉伸或大导程单螺母结构，以彻底消除反向死区，确保设备往复定位精度稳定在±0.01mm级别。
• 行星滚柱丝杠（Planetary Roller Screw） ：在重载、高频冲击或高刚性要求的严苛工况（如伺服压装机、注塑机）中，行星滚柱丝杠更具绝对统治力，其革命性创新在于将传统点接触升级为多螺纹滚柱线接触，实现了丝杠轴、滚柱与螺母三者的刚性啮合，这种结构大幅提升了受力面积和轴向刚度，抗冲击振动能力卓越，其理论疲劳寿命是滚珠丝杠的5至10倍,是重载高端伺服电动缸应用的不二之选。

传动耦合与导向：直连/折返结构及导向导轨——灵敏的“关节”

• 耦合方式：电机与丝杠之间的动力传递通常分为直连式与折返式两种拓扑。
  • 直连式：通过高刚性波纹管联轴器或膜片联轴器刚性锁紧，结构紧凑且实现传动“零背隙”，是高精度定位场合的标准配置。
  • 折返式：利用同步带或精密齿轮组实现平行轴传动，有助于采用小体积电机搭配大导程丝杠，或通过减速比放大扭矩，但在此类伺服电动缸结构设计中，必须增设专用轴承座以承载皮带预紧力，且需针对同步带的弹性形变进行张力补偿。
• 导向机构：为抵御活塞杆承受的径向偏载，防止弯曲或爬行，缸体外部或内部会集成重载直线导轨或自润滑铜套/石墨轴承，高精度场合多选用带轻微预压的循环滚珠直线导轨，其平滑的低摩擦特性犹如为活塞杆提供了一条“真空轨道”，确保轴向推力的绝对纯粹,有效保护内部丝杠免受弯矩损伤。

刚毅外观：高强度活塞杆与缸体——坚固的“骨架”

• 活塞杆：通常选用40Cr或42CrMo高强度合金钢，经调质处理及精密磨削，表面镀覆0.03~0.05mm厚度的硬铬层，或采用更先进的陶瓷复合涂层，以提升耐磨性与耐腐蚀性，杆端连接接口（如法兰盘、鱼眼接头、内螺纹）具备极强的定制柔性，可适配多元化工装需求。
• 缸体：型材多采用高强度铝合金挤压型材（侧重轻量化），重载工况则选择无缝精密钢管，缸体不仅是容纳丝杠副的密闭腔体，其内部的长效润滑脂腔与多级防尘密封系统（包含聚氨酯防尘环与U型密封圈）更是决定产品长期稳定性的隐形功臣，优质缸体还巧妙设计有通气平衡塞或强制润滑注油口，以平衡内部压力变化并补充油脂,维持持久良好的润滑状态。

智能神经：编码反馈与极限防护机构——敏锐的“感知”

• 全闭环反馈：除了电机尾部编码器实现半闭环控制外，许多高端伺服电动缸还可在缸体后盖加装磁阻式直线位移传感器或光学尺，这构成了真正的全闭环控制逻辑，直接测量实际位移值，完美消除机械传动链热伸长及弹性变形误差，实现±0.005mm以内的微米级重复定位精度。
• 软硬极限守护：在缸体前端常安装有感应式近接开关或液压/聚氨酯缓冲器，当活塞杆逼近极限位置时，传感器即刻发出减速信号，缓冲器则作为最后一道物理防线，避免丝杠副在行程末端发生硬性撞击，部分重载电动缸还会选装过载保护离合器,对电机和丝杠提供过扭矩安全冗余。

---

结构协同下的技术维度优势

总览全局，伺服电动缸结构的魅力核心在于机电深度融合理念的具体呈现,其协同效应带来显著突破：

1. 高度集成与清洁化：将电机、驱动控制与机械传动一体化，彻底摒弃复杂的油泵站、液压阀组或气源处理三联件，极大简化系统复杂度的同时降低了环境污染与噪音。
2. 柔性化运动控制：依托伺服驱动器的电流环、速度环与位置环三环联动架构，轻松实现精准的力度PID调节、恒压压装、多轴轨迹插补等复杂高级算法，比传统执行器具备更优的编程灵活性。
3. 极速动态响应：相较于液压传动的迟滞特性，伺服电动缸的加/减速度表现惊人，可轻松达到1.5g以上，显著缩短生产装备的节拍时间，提升制造效率。

从3C电子精密装配线上的微米级贴合，到万吨级重型锻压设备的粗犷拉伸，不同工况对伺服电动缸结构的材质选择、丝杠规格、密封等级均提出了迥异需求，唯有深刻洞察每一个部件背后的力学逻辑、热变形特性和控制补偿算法，才能让这台“工业心脏”在智能制造的浪潮中持续强劲、精准地搏动，展望未来，结构创新将聚焦于碳纤维复合材料传动轴的轻量化应用，以及无线应变传感与数字孪生的深度融合，势必推动伺服电动缸向更高速度、更强能效的性能边界进化跃迁。

---
