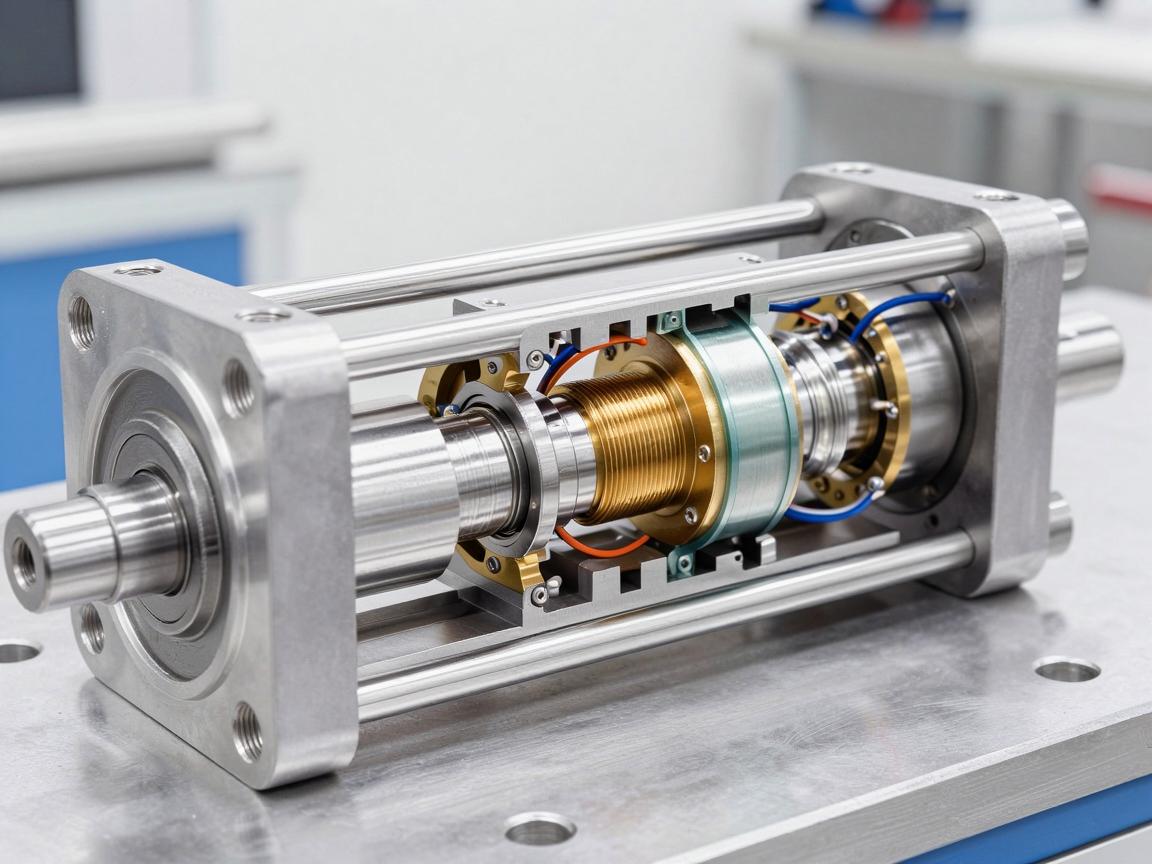

伺服电动缸内部结构解析，精密驱动的核心奥秘
伺服电动缸的核心在于将伺服电机的旋转运动，通过精密机械结构转化为高精度的直线运动，其内部主要由伺服电机、高刚性同步带或联轴器、滚珠丝杠、缸体及内置传感器构成，驱动过程中，电机直接带动丝杠旋转，丝杠螺母则推动活塞杆做直线往复运动，滚珠丝杠作为关键传动部件，将旋转运动转化为直线位移，其低摩擦、高精度的特性决定了整体系统的定位精度与响应速度，配合编码器实时反馈位置信号，形成闭环控制，确保在微米级精度下实现高速、平稳的推力输出，缸体内部集成的防尘密封与润滑系统，保障了长期运行的可靠性与寿命，这套精密的机械与电气协同设计，正是伺服电动缸实现精准驱动的核心奥秘。
伺服电动缸作为现代工业自动化领域的核心执行元件，凭借其高精度、高速度与高可靠性的显著优势，被广泛应用于机器人、航空航天、医疗器械、汽车制造等众多前沿场景，要深入理解伺服电动缸何以实现如此卓越的性能，就必须剖析其精密的内部结构，拆解各核心组成部分，本文将以结构为脉络，逐一解析伺服电动缸的精密构造与工作原理，揭示其高效、精准运行的内在逻辑。
伺服电动缸的基本组成
从本质上讲，伺服电动缸是一种将伺服电机的旋转运动精准转化为直线运动的装置,其内部结构通常由以下核心部件协同构成：
- 伺服电机：作为动力源泉,它提供精确可控的旋转驱动力。
- 传动机构：实现运动形式的转换，主要包括滚珠丝杠副、行星滚柱丝杠副，或在特定应用中采用同步带/齿轮齿条传动。
- 导向机构：确保推杆沿既定方向稳定运动，常见形式有直线导轨、无油衬套或高精度轴承。
- 推杆/活塞杆：直接执行直线运动的输出部件,负责传递推力或拉力。
- 壳体/缸体：作为支撑与保护结构，承载内部精密组件，并兼具密封、散热及安装接口的功能。
- 传感器与编码器：实时反馈位置、速度和力等关键参数，为闭环控制系统提供不可或缺的“感知”能力。
- 制动器（可选）：在断电或紧急停止时锁死推杆，防止因负载自重下滑,保障设备和人员安全。
核心传动结构详解
滚珠丝杠副结构
滚珠丝杠是伺服电动缸中应用最广泛的传动方式,其内部结构精密且高效：
- 丝杠轴：表面拥有经精密磨削加工的螺旋滚道，通常采用高碳铬轴承钢（如GCr15），经淬火和磨削处理,具备极高的表面硬度和优异的耐磨性。
- 螺母组件：内部集成了一套精密的钢珠循环系统，钢珠在丝杠滚道与螺母滚道之间滚动，将滑动摩擦转化为滚动摩擦，从而实现低摩擦、高效率的直线运动，为保证钢珠连续循环，螺母内通常设有2-4列钢珠,并通过反向器或循环管引导其无限循环。
- 密封圈与防尘装置：安装于螺母两端，其核心任务是严密封堵，防止粉尘、切屑等杂质侵入滚道,从而保障运动精度与使用寿命。
核心优势：由于采用滚动摩擦，滚珠丝杠的摩擦系数仅为0.002-0.005，传动效率可高达90%以上,并能轻松实现微米级乃至亚微米级的定位精度。
行星滚柱丝杠结构（适用于高负载场景）
对于需要承受更大推力或更高速度的重载应用,行星滚柱丝杠是更为优越的选择：
- 丝杠轴：同样具备螺旋滚道，但齿形通常设计为三角形或梯形,以提供更大的接触面积。
- 滚柱组：核心变化在于用多个高精度、长圆柱形的滚柱替代了钢珠，这些滚柱均匀环绕丝杠轴，其两端设有齿轮结构，与螺母内壁的内齿圈精确啮合，实现同步行星式滚动,滚柱的数量通常为4至6个或更多。
- 保持架与内齿圈：保持架确保滚柱等距排列并精准导向；内齿圈则与滚柱齿轮啮合，强制其同步运动,避免了滑动与卡滞。
核心优势：行星滚柱丝杠通过线接触替代了滚珠丝杠的点接触，其承载能力是滚珠丝杠的3倍以上，具备更强的抗冲击能力和更长的工作寿命，尤其适用于注塑机、压力机等重载设备。
导向机构：直线导轨与衬套
为确保推杆在运动过程中不发生侧向偏移或旋转,电动缸内部必须配备导向结构：
- 直线导轨：由导轨和滑块组成，适用于长行程、高负载及高刚性要求的场景，其高刚性和低摩擦力矩特性，能有效抵抗侧向力矩,保证运动平稳。
- 无油衬套：一种圆柱形导向件，适用于行程较短、结构紧凑的电动缸，衬套内壁通常覆有自润滑涂层（如PTFE复合材料），可实现免维护运行,但其承受侧向力的能力相对较弱。
- 滚动轴承：在某些高速或低摩擦的特殊场景，也会采用交叉滚子轴承或深沟球轴承进行导向，以实现更平滑、更灵敏的运动。
密封与润滑系统
电动缸内部的高精密部件对工作环境极为敏感,密封与润滑系统至关重要：
- 橡塑密封圈：安装在推杆出口处（缸盖端），是防止外部污染物侵入的第一道防线，常用的有Y形圈、U形圈或组合防尘封，可有效阻挡灰尘、水汽和油液。
- 丝杠端部密封：如唇形密封或迷宫密封，主要用于防止内部润滑脂向外泄漏,维持润滑效果。
- 润滑系统：滚珠丝杠和轴承通常采用预填锂基润滑脂，满足常规工况需求，对于大型或重载电动缸，则可能配备中央润滑系统，实现周期性、定量地自动注油,确保长效稳定运行。
传感器与反馈装置
伺服电动缸能实现精准的闭环控制，离不开内置传感器系统的“实时感知”,常见的反馈装置包括：
- 磁栅尺：通过读取磁性标尺上的磁场变化，精确测量推杆的直线位置，它具有分辨率高（可达0.1μm）、抗污染能力强、成本相对较低的优势。
- 光栅尺：利用光栅衍射干涉原理进行测量，精度更高（可达亚微米级），但其对安装环境的洁净度要求也更高,通常用于精密加工和测量设备。
- 编码器：集成在伺服电机尾部，用于测量转子旋转角度，通过换算丝杠导程，可间接获得直线行程，对于中等精度要求的应用,编码器即可满足需求。
- 力传感器（可选）：安装于推杆前端或丝杠螺母处，能实时检测电动缸输出的推力或拉力，用于恒力控制、过载保护或压装工艺中的力位控制。
制动器与安全装置
在垂直安装或突然断电时，推杆可能因负载自重而下滑,部分伺服电动缸必须配备制动器：
- 弹簧制动器：最为常见，通电时，电磁铁克服弹簧力，松开制动盘；断电瞬间，弹簧力立即将制动盘夹紧，推杆被牢牢锁死，其响应时间通常小于50毫秒,为安全提供关键保障。
- 无源抱闸：如上述弹簧锁紧式制动器，本质上就是“失效保护”机制,确保在断电等极端情况下自动生效。
不同结构组合与应用场景对比
| 传动类型 | 核心优势 | 主要劣势 | 典型应用场景 |
|---|---|---|---|
| 滚珠丝杠+直线导轨 | 精度高、效率高、成本适中 | 承受轴向力有限，速度受限（3m/s） | 电子装配、精密定位台、实验室仪器 |
| 行星滚柱丝杠+导轨 | 承载能力极大（可达100kN+）、寿命长、抗冲击 | 价格昂贵、结构复杂、加工难度高 | 压装设备、注塑机、重载机械手、锻压设备 |
| 同步带+导向 | 高速度（可达5m/s）、低噪音、成本较低 | 精度较低，皮带需定期更换，存在弹性变形 | 高速拾取、码垛机器人、轻负载传送 |
| 齿轮齿条+导向 | 适用于超长行程（可超过2m）、刚性较好 | 存在背隙、冲击噪音大、维护成本高 | 桁架机械手、大型龙门设备、激光切割机 |
内部结构设计的关键考量
工程师在设计伺服电动缸内部结构时,需要在多个相互制约的因素之间寻求最优平衡：
- 刚性-速度-精度平衡：高刚性导向系统能提升定位稳定性，但会显著增加运动部件重量和转动惯量，降低速度响应，反之，轻量化设计虽能提升速度,却可能牺牲部分定位精度。
- 热管理：高负载或高速运行时，丝杠与螺母间的摩擦会产生大量热量，若不能有效散热，热变形会严重影响精度，常需借助壳体散热槽、内部循环油路或外部风冷/水冷系统进行温控。
- 密封等级：根据不同的工作环境，需配置相应抗污染等级的密封结构，在粉尘严重的车间，需采用IP54/IP65的密封设计；而在涉水环境（如食品清洗线），则需达到IP67/IP68，采用多级密封组合（如防尘圈+唇形密封+充气密封）。
- 易维护性：优秀的结构设计应考虑模块化思路，例如将电机、丝杠、导向机构设计为独立可更换的模块，并合理预留润滑口和维护窗口,从而大幅降低后期的维修难度和停机时间。
伺服电动缸的内部结构，看似是电机、丝杠、导向、传感器等元件的简单组合，但每一个环节都凝聚了精密制造与运动控制的深刻智慧，从滚珠与滚道的微观接触，到编码器与制动器的毫秒级协同，所有部件共同构成了一个高度耦合、协同工作的精密系统，正是这些精妙的内核设计，才赋予了伺服电动缸以微米级的精度推动数吨负载，并在连续工况下保持数百万次稳定输出的非凡能力，深入理解其内部结构，不仅是正确选型、高效维护的基础,更是迈向更高层次自动化控制技术的关键一步。
