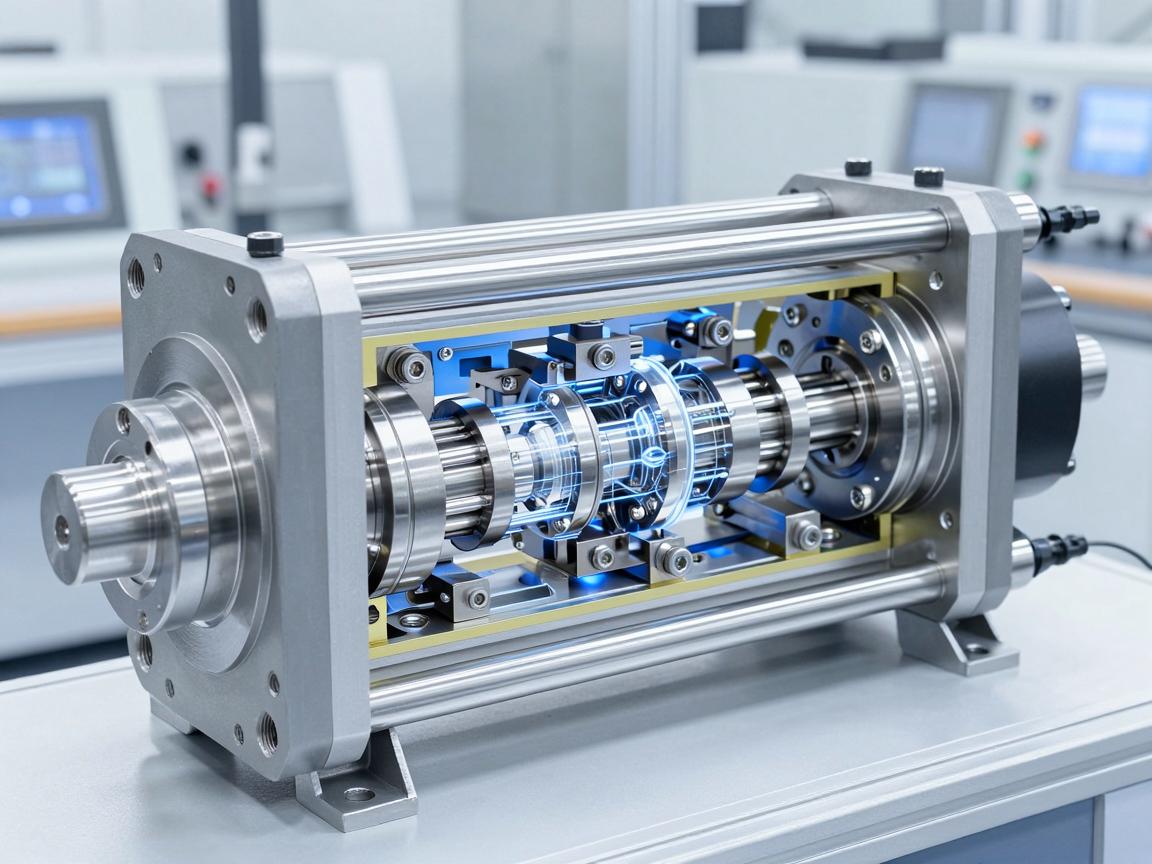

伺服电动缸内部结构，精密传动与智能控制的完美融合

伺服电动缸是精密传动与智能控制的深度融合体，其内部主要由伺服电机、高精度滚珠丝杠或行星滚子丝杠、传动机构（如同步带或联轴器）、导向元件及内置传感器组成，伺服电机作为动力源，将电能转化为精确可控的旋转运动；丝杠副则将旋转运动高效转化为直线运动，实现微米级的定位精度，智能控制层面，编码器与力/位置传感器实时反馈运行数据，配合伺服驱动器进行闭环调节，确保运动平滑、响应迅速且过载保护可靠，这种机电一体化设计，使得伺服电动缸兼具高刚度、长寿命和低维护特性，广泛替代传统液压与气动系统，成为自动化产线、机器人关节及精密模拟加载等场景的核心执行元件。

在现代工业自动化领域，伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的精密执行元件，正逐步取代传统的液压缸与气动缸，成为实现高速、高精度、高可靠性直线运动的首选方案，要理解其为何具备如此卓越的性能，深入剖析其内部结构是必不可少的环节，从整体架构来看，伺服电动缸的内部可划分为五大核心模块：动力源、传动转换装置、导向支撑机构、位置反馈系统以及安全保障组件。

动力源：伺服电机

伺服电动缸的“心脏”是一台高性能的伺服电机，通常采用交流永磁同步电机，它安装于缸体尾部，通过联轴器或直连方式与内部丝杠连接，电机转子位置由内置编码器实时检测，并配合伺服驱动器实现精确的转矩、速度与位置闭环控制，其内部结构主要包括定子（带绕组铁芯）、永磁体转子及散热风扇。

传动转换：丝杠与螺母副

这是将旋转运动转化为直线运动的核心机构，根据应用需求,主要采用以下三种结构：

• 滚珠丝杠：最为常见，由丝杠轴、滚珠螺母及循环滚珠组成，滚珠在螺旋槽内滚动，将滑动摩擦转变为滚动摩擦，传动效率高达90%以上，具备极高的定位精度与重复定位精度，螺母内部设有预压结构,以消除反向间隙。
• 行星滚柱丝杠：适用于极高负载或高冲击场合，其结构类似于滚珠丝杠，但滚动体为螺纹滚柱，接触面积更大，承载能力可达同等规格滚珠丝杠的数倍,且寿命更长。
• 梯形丝杠：适用于低速、低负载或具备自锁需求的场合，结构简单、成本较低，但因滑动摩擦导致传动效率较低（约30%–60%）。

无论采用哪种丝杠，其表面均经过精密磨削或轧制处理，并涂覆润滑脂以降低磨损,螺母则安装在缸筒内部的移动滑块上。

导向与支撑：缸筒与导向机构

• 缸筒：通常采用高强度铝合金或不锈钢材料，内壁经过精密珩磨或镀铬处理，为内部运动部件提供密封、防尘及支撑环境，缸筒外部设计有安装槽或法兰,便于固定。
• 导向机构：为防止活塞杆（与螺母固定连接）在伸出过程中发生旋转或偏移，缸筒内部装有导向键、直线导轨或滚珠花键，高端电动缸多采用滚珠直线导轨，以确保极高的刚性与侧向负载承受能力,运动平稳无爬行。

位置与力矩反馈：编码器与传感器

伺服电动缸区别于普通电动缸的关键在于闭环控制系统的引入：

• 旋转编码器：安装于电机尾端或丝杠末端，实时检测电机转子的位置与速度，分为增量式（输出脉冲信号）与绝对式（输出绝对位置值）两种,后者在断电重启后无需回零。
• 线性编码器或光栅尺：在对定位精度要求极高（微米级）的场合，直接安装于活塞杆或缸筒外侧，测量实际直线位移,补偿丝杠间隙及热变形带来的误差。
• 力矩传感器或电流监测：通过检测电机电流或丝杠力矩，判断负载变化,实现过载保护与力控功能。

安全保障与辅助系统

• 防旋转机构：内部导向结构同时起到防转作用,确保活塞杆仅作直线运动。
• 行程限位开关：安装于缸筒两端，当活塞运动至极限位置时触发，切断动力或发送报警信号,防止机械碰撞。
• 缓冲装置：常见于末端位置，采用聚氨酯缓冲垫、液压缓冲器或螺旋弹簧，用于吸收冲击能量,保护关键部件。
• 密封与润滑系统：缸筒前端装有防尘密封圈与刮油环，防止粉尘、水汽侵入；内部储油腔或稀油润滑口定期为丝杠、导轨提供润滑。

内部结构协同工作简图

1. 伺服电机接收指令,输出旋转转矩。
2. 联轴器或直连方式将旋转运动传递给丝杠。
3. 丝杠旋转,驱动螺母沿丝杠轴向移动。
4. 螺母与活塞杆固定连接,带动负载作直线运动。
5. 编码器实时反馈电机转角（或直线位移），与目标值偏差进行计算,驱动器修正电机输出。

技术演进趋势

随着工业4.0与智能制造需求的不断提升，伺服电动缸的内部结构正在向“集成化、智能化、轻量化”方向演进，集成编码器与驱动器的一体化智能缸，可实时监测磨损状态并预测维护周期；采用空心丝杠或碳纤维复合材料，在保持刚性的同时大幅减轻重量，这种从微观结构到控制算法的全面优化，使伺服电动缸在机器人、精密机床、医疗设备、光伏与半导体等领域的应用日益深入。

理解其内部结构，不仅有助于合理的选型与维护，更是工程师在自动化系统设计中实现“高效、精准、可靠”目标的基础。

---
