精密驱动核心，伺服电动缸内部结构全解析
摘要如下：精密驱动的核心在于伺服电动缸，其内部结构解析揭示其高精度与高动态性能的根源，核心组件包括将伺服电机旋转运动转化为直线运动的滚珠丝杠副，以及直接驱动的永磁同步伺服电机，配套的精密行星减速器用于增大扭矩、降低转速；安全与稳定依赖高刚性导向机构（如直线导轨）与密封防尘系统，内置位置、力、速度传感器结合编码器，构成全闭环控制，实现微米级定位与智能化的力位混合控制，这一切共同构成了伺服电动缸精准、高效、环保的驱动本质。

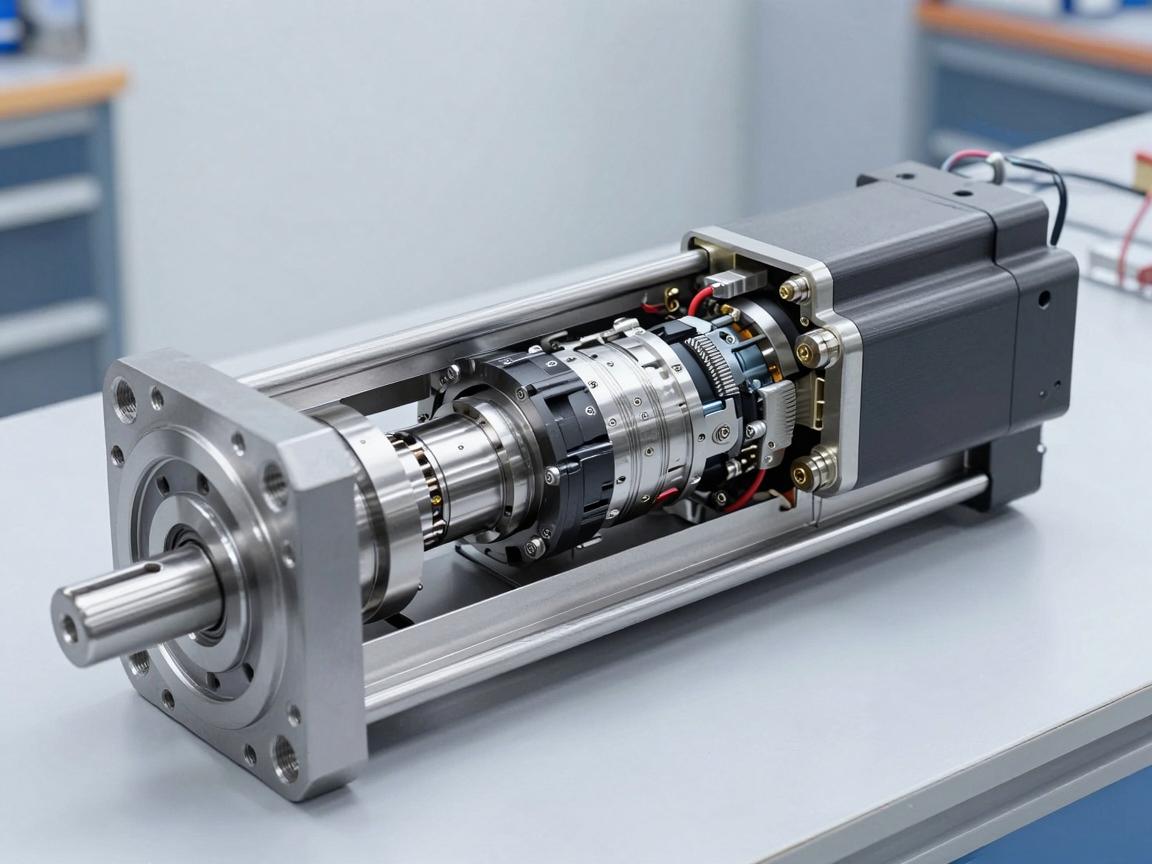

在现代工业自动化领域中,伺服电动缸凭借其高精度、高响应、高效率以及清洁环保的显著优势，正逐步取代传统的液压与气动系统，成为执行机构的核心选择，从外观上看，它往往只是一个坚固的金属缸体，然而真正赋予其卓越性能的，是内部精密且协调运作的机械结构，本文将深入拆解伺服电动缸的内部构造，揭开其实现高精度直线运动的奥秘。
动力之源：伺服电机与联轴器
伺服电动缸的动力源于其“心脏”——伺服电机，与普通电机不同，伺服电机内置高分辨率编码器，能够实时反馈转子位置、转速与转矩，从而配合驱动器实现闭环控制，它通常安装在缸体尾部，通过联轴器与内部的丝杠直接相连，联轴器的作用不仅在于传递动力，更重要的是补偿电机轴与丝杠轴之间不可避免的微小同轴度误差，同时缓冲启停过程中的冲击，确保传动平稳、降低噪音，在高精度应用中，常采用刚性联轴器或波纹管联轴器，以实现无背隙的精确动力传递。
核心传动：滚珠丝杠副
滚珠丝杠副是整个机构中最精密的部件,直接决定了电动缸的推力、速度与定位精度，它由滚珠丝杆、滚珠螺母以及内部的循环组件共同构成。
- 滚珠丝杆：表面加工有螺旋状的精密滚道，通常采用高强度合金钢制造，经过淬火、磨削等精密工艺处理，表面硬度极高，以承受巨大的轴向负载并延长使用寿命。
- 滚珠螺母：这是实现旋转运动向直线运动转换的“灵魂”部件，螺母内侧同样拥有与丝杠精确匹配的螺旋滚道，在丝杆与螺母之间的滚道中，填充着数以百计的精密滚珠（通常为轴承钢球或陶瓷球），当电机驱动丝杆旋转时，滚珠在滚道内循环滚动，将旋转运动转化为螺母的直线运动，相比传统的滑动丝杠，滚珠丝杠将滑动摩擦转变为滚动摩擦，传动效率高达90%以上，同时可实现微米级的定位精度，并通过预压技术消除背隙，确保正反向传动的精确性。
- 循环装置：在螺母内部，设计有精巧的滚珠循环通道（如端盖式、导管式或返向器式），引导滚珠沿回程路径重新进入工作滚道，实现无限循环滚动，保证传动的连续性与平稳性。
支撑与导向：导向组件
滚珠螺母主要承担轴向力的传递,而承受径向载荷、侧向力矩以及约束直线运动方向的任务，则由导向组件完成，常见的导向方式主要分为以下三种：
- 内置直线导轨：整体式电动缸常在缸体内部集成两组或以上高刚性直线导轨，滑块与缸筒内的移动部件（如缸杆或推板）刚性连接，这种方式能够承受极大的径向力、侧向力和倾覆力矩，精度与刚性均为最高，适用于高负载、高精度场景。
- 滑动衬套（铜套/无油衬套）：结构简单，成本较低，但摩擦系数相对较大，主要用于低精度、低负载或有自润滑要求的场合，如医疗设备或轻工自动化。
- 滚珠/滚柱直线轴承：在缸筒内壁与活塞杆之间布置多列滚珠或滚柱，实现低摩擦的直线导向，适合于高速、轻载的应用场景，如电子组装与检测设备。
输出与密封：活塞杆与密封系统
活塞杆是电动缸最终的能量输出端，一端与滚珠螺母或导向件刚性连接，另一端伸出缸体，直接连接外部负载，活塞杆表面通常经过镀铬、抛光或渗氮处理，具有极高的硬度和良好的耐腐蚀性，以抵御长期往复运动带来的磨损以及外部恶劣环境的侵蚀。
密封系统则是电动缸的“保护伞”，由于内部结构精密，防止外部粉尘、水分、化学物质等污染物的侵入至关重要，通常采用多重密封设计：
- 防尘密封：安装在缸体前端出口处，如“V”形或“唇形”刮尘环，专门刮除附着在活塞杆表面的颗粒物，防止进入缸体内部。
- 压力密封：在内部动配合面（如活塞杆与缸筒之间）设置O型圈或斯特封、格来圈等组合密封，防止内部润滑脂泄漏，并在必要时维持内部正压环境。
- 防旋转机构：对于要求缸杆不旋转的场合，内部会设计防旋键槽、导向花键或扁平结构，与活塞杆上的防转面配合，确保输出端只有一个直线运动自由度。
辅助系统：限位、反馈与润滑
- 限位装置：通常包括机械限位（如缸体两端的内置缓冲垫或硬限位挡块）和电气限位（如内置接近开关、霍尔传感器或磁环位置传感器），当运动接近末端时，传感器发出信号给伺服驱动器，使电机减速或停止，防止“硬碰撞”损坏机械结构，确保运行安全。
- 反馈与传感器：除了伺服电机自身的编码器，高端电动缸还可选配外部直线位移传感器或光栅尺，实现全闭环位置反馈，进一步提升终端定位精度，满足微米乃至亚微米级控制需求。
- 润滑与冷却：在精密滚珠丝杠、螺母及轴承部位，通常预填充高温润滑脂（如锂基脂或特种合成油），部分高速、高负载电动缸的缸体上设计有油嘴，便于维护时加注，对于超大推力或高频往复工况，还可采用强制润滑油循环系统，或加装风冷、水冷夹套来有效带走热量，保证长期稳定运行。
一台伺服电动缸,正是通过伺服电机的精确控制、滚珠丝杠的高效转换、导向系统的稳固支撑以及密封系统的严密保护，实现了将旋转运动转化为高精度、高推力的直线运动，深刻理解这些内部结构的协同工作原理，不仅有助于工程师在设备选型时做出更加准确、合理的判断，也为后续的故障诊断、维护保养以及系统优化设计提供了坚实的理论基础，随着工业自动化对精度、速度与环境适应性要求的不断攀升，伺服电动缸的内部结构正朝着更紧凑、更耐冲击、更适应极端工况的方向持续演进。
