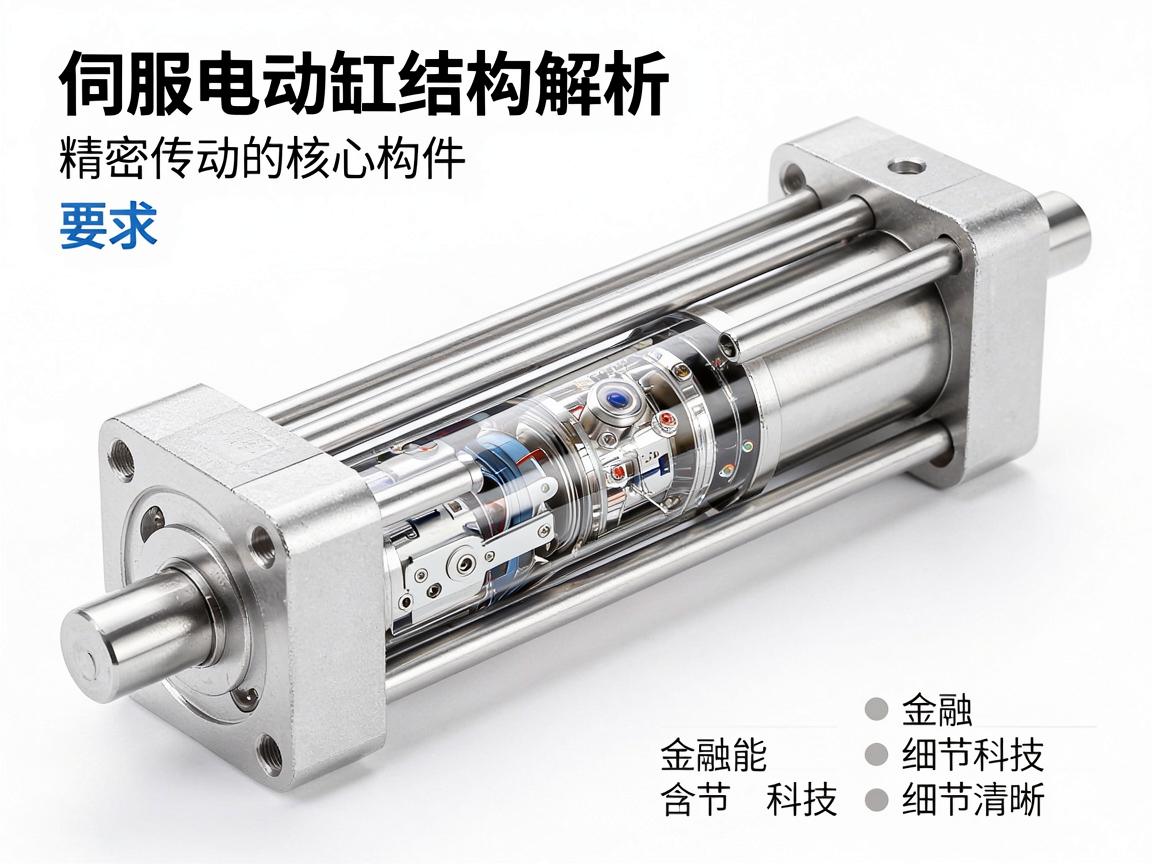

伺服电动缸结构解析，精密传动的核心构件
伺服电动缸作为精密传动的核心执行元件，其结构主要围绕“旋转运动转直线运动”这一原理设计，核心构件包括伺服电机、同步带轮、滚珠丝杠副、缸体及导向装置，伺服电机提供高精度动力，通过同步带轮传递至滚珠丝杠，滚珠丝杠副是实现高精度、低摩擦传动的关键，它将电机的旋转运动转化为螺母（及伸缩杆）的直线运动，内置的防旋转导向机制（如花键或精密导杆）确保了直线运动的稳定性与位置精度，整个系统紧凑集成，具有高刚度、长寿命和定位精准的特点，广泛应用于工业自动化、机器人及航空航天等对动态响应和绝对位置控制要求极高的领域。
在现代工业自动化设备中，伺服电动缸凭借其高精度、高可靠性及优异的动态响应性能，正逐步取代传统的气动与液压执行元件，广泛应用于机器人、航空航天、汽车制造、医疗器械、精密加工等前沿领域，要想系统掌握伺服电动缸的性能优势与应用特点，深入理解其内部结构是关键，本文将从核心部件出发，系统解析伺服电动缸的结构组成及其闭环控制工作原理，为设备的选型、应用与维护提供参考。
伺服电动缸的基本结构概述
伺服电动缸是一种将伺服电机的旋转运动转化为直线运动的机电一体化精密执行元件，其典型结构由以下几大模块构成：伺服电机（驱动单元）、传动机构（如滚珠丝杠、行星滚柱丝杠）、导向机构、缸体与推杆、传感器系统（位置/力反馈）、制动装置及控制系统，各模块之间高度集成、紧密配合，共同实现高精度、高速度、高负载及高可靠性的直线运动控制。
核心结构部件详解
伺服电机 伺服电机是电动缸的动力源，通常采用交流伺服电机或直流无刷电机，其内部集成的编码器可实时反馈转子位置、速度与转矩信号，为闭环控制提供关键基础，电机输出轴通过联轴器或直连方式与丝杠传动机构连接,将高速旋转运动高效传递给丝杠。
传动机构 传动机构是伺服电动缸实现“旋转→直线”运动转换的核心模块,其类型直接影响整缸的性能表现：
- 滚珠丝杠副：由丝杠、螺母及循环滚珠组成，通过滚动摩擦大幅降低传动损耗，传动效率高达90%以上，适用于中等负载、高速度、高精度的典型工业场景。
- 行星滚柱丝杠：采用多个滚柱与丝杠螺纹啮合，承载能力显著更强，刚性好、寿命长，特别适用于重载、高振动、高冲击的极端工况。
- 梯形丝杠：结构简单、成本低，但滑动摩擦大、效率低，多用于低速、低负载或精度要求不高的简易场合。
导向机构 导向机构主要用于防止推杆旋转，同时承受径向负载,确保运动平直稳定：
- 直线导轨：采用滚动导轨副，摩擦小、导向精度高、刚性好,适合高速高精度应用。
- 滑动导向：缸体内壁与推杆之间依靠间隙配合加耐磨衬套实现导向，结构简单、成本低,适用于径向负载小或速度较低的工况。
- 旋转导向（花键/键槽）：推杆自身带有导向键或花键结构，有效防止旋转,适用于安装空间受限的场景。
缸体与推杆 缸体是电动缸的外壳与支撑骨架，通常采用高强度铝合金（轻量化）或钢材（重载型）制造，内部容纳传动及导向元件，推杆是与外部负载直接连接的关键运动件，材料需具备优异的耐磨性与抗弯强度，推杆末端可定制法兰、球头、耳环、鱼眼轴承等连接方式,以适应多样化的安装与负载需求。
传感器系统 为实现对位置、速度及力的精确控制,伺服电动缸通常配置以下传感器：
- 位置传感器：如编码器、磁栅尺、光栅尺，用于实时检测推杆直线位移,精度可达微米级。
- 限位传感器（接近开关或机械限位）：保护机械结构,防止推杆超出行程范围。
- 力传感器：可选装于推杆头部，实时监测输出推力，广泛应用于压装、装配、测试等力控场合。
制动装置 在垂直安装或断电保护需求下，电动缸常配备电磁制动器（保持制动器），当系统断电或急停时，制动器自动锁紧，防止推杆因重力或外部负载下坠,保障设备与人员安全。
工作原理简述（闭环控制流程）
伺服电动缸的工作本质是一个“位置—速度—电流”三闭环调节过程,典型流程如下：
- 指令下达：上位控制器（如PLC、运动控制卡）向伺服驱动器发出目标位置/速度/力指令。
- 电机响应与反馈：伺服电机根据指令旋转,同时编码器实时反馈实际转子位置与速度至驱动器。
- 运动转换：电机输出轴带动丝杠旋转,通过丝杠螺母副将旋转运动转化为推杆的直线运动。
- 导向与输出：推杆沿导向机构平稳伸出或缩回,直接推动外部负载执行所需动作。
- 闭环修正：控制系统持续对比反馈信号与目标值的偏差，通过PID或其他现代控制算法实时调整电机输出,实现亚毫秒级动态响应与高精度定位。
结构设计的关键考虑因素
在实际工程应用中,伺服电动缸的结构选型与设计需综合评估以下因素：
- 负载能力：决定丝杠直径、导程、推杆强度及轴承选型。
- 行程长度：影响缸体长度、丝杠支撑方式（固定—支撑或固定—固定）及导向机构设计。
- 运动速度与加速度：影响电机功率、丝杠导程、惯量匹配及润滑方式。
- 环境条件：如温度、湿度、粉尘、腐蚀性介质（切削液、油雾等），决定密封等级（IP防护）、材料选择（不锈钢、耐腐蚀涂层）及表面处理工艺。
- 安装方式（水平/垂直/倾斜）：影响制动装置配置、润滑系统及排布方式。
伺服电动缸的结构设计是一项融合电机控制、精密机械传动、材料科学与传感技术的多学科系统工程，随着智能制造对运动控制精度、动态响应及集成度的要求日益提升，伺服电动缸正不断向小型化、集成化、模块化、智能化方向演进，深入理解其结构组成与工作原理，不仅有助于科学选型与日常维护,更能为自动化产线的系统集成与优化设计提供坚实的技术支撑。
若您希望进一步了解伺服电动缸在具体行业（如新能源汽车装配、半导体设备、医疗手术机器人等）中的应用实例,欢迎随时交流探讨。
