精密与力量的完美融合，伺服电动缸结构深度解析
伺服电动缸将精密控制与强大动力输出融为一体，其核心结构由伺服电机、滚珠丝杠、高刚性缸体及智能传感器构成，伺服电机提供精准的转速与扭矩控制，驱动滚珠丝杠将旋转运动转化为直线运动，实现高重复定位精度（可达微米级），缸体采用高强度合金材料，确保在重载工况下的抗扭与抗弯刚度，内置的力与位置传感器实时反馈数据，配合闭环控制系统，动态补偿间隙与弹性形变，这种设计使电动缸兼具液压缸的大力矩与气动缸的清洁性，在工业机器人、自动化压装等场景中，既能输出数吨推力，又能精确控制行程与速度，实现机械传动领域高效、低噪的综合性能突破。

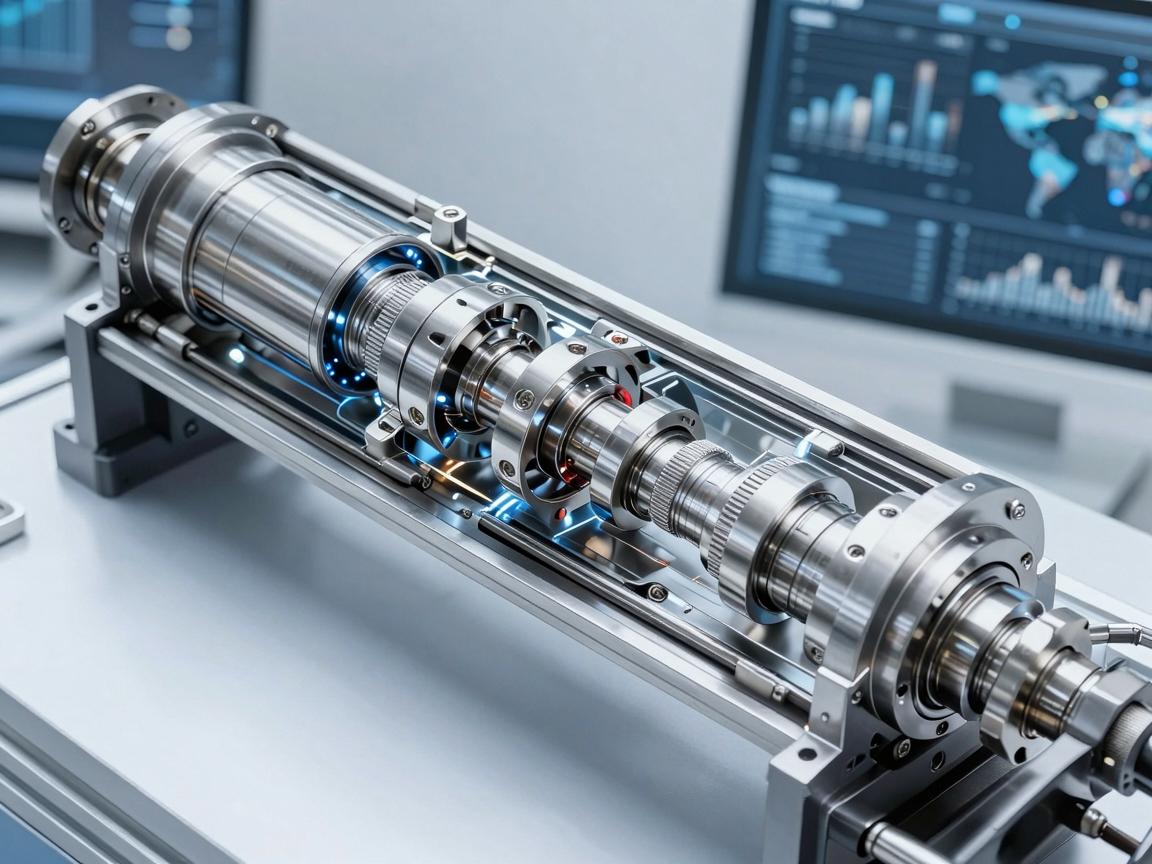

伺服电动缸的动力源通常为永磁同步伺服电机，不同于传统异步电机，伺服电机内置高分辨率编码器（如旋转变压器或光学编码器），可实时反馈转子位置与转速,形成精准的闭环控制系统。
- 转子：采用高性能钕铁硼永磁材料，具备高转矩密度,显著提升功率与响应速度。
- 定子：采用分布式绕组配合优化后的磁路设计，确保在低速运行时保持平稳,在高速状态下快速响应。
- 编码器：精度可达17至23位，负责将机械位置转换为电信号,供驱动器进行精密PID调节。
这一级单元直接决定了电动缸的动态响应能力与定位精度,是实现微米级乃至亚微米级精密控制的基石。
动力转换机构：滚珠丝杠副与行星滚柱丝杠
伺服电机的旋转运动需转换为直线运动，这一任务由丝杠副承担，根据负载和精度要求的不同,主要分为以下两类：
-
滚珠丝杠
- 结构：由丝杠轴、螺母与循环钢球组成，钢球在螺旋滚道内滚动，摩擦系数极低，约为0.003。
- 特点：传动效率高达90%以上，适用于中等负载（几十公斤至数吨），重复定位精度可达±0.01mm。
- 局限性：螺纹牙较浅，抗冲击能力一般,长期重载工况下易出现疲劳失效。
-
行星滚柱丝杠
- 结构：由丝杠轴、多组行星滚柱、螺母与保持架构成，滚柱的螺纹同时与丝杠和螺母啮合,形成多点接触。
- 特点：接触面积大，承载能力是同规格滚珠丝杠的3倍以上；使用寿命更长,抗冲击与抗振能力出色。
- 适用场景：重型机械、压机、航空航天等高要求领域，重复定位精度可达±0.005mm。
丝杠副的选型直接决定了电动缸的推力、速度与使用寿命，在设计中，还会对丝杠进行预拉伸处理，以消除热膨胀带来的间隙,提升长期运行的稳定性。
精密导向与支撑组件
为保障活塞杆在运动过程中的直线度与侧向刚性,电动缸内部设有精密导向系统：
- 缸筒内壁导向：常见于一体式设计，缸筒内壁经珩磨处理，与活塞杆形成滑动或滚动副,减少摩擦。
- 直线导轨或滚珠导套：安装在缸筒外部或内部，提供侧向支撑，采用细长型滚珠导套可显著降低摩擦阻力,提升运动平顺性。
- 前端轴承座：支撑丝杠前端，承受径向力与轴向推力，通常配以角接触球轴承或圆锥滚子轴承,确保稳定运行。
良好的导向系统能有效避免“憋死”现象，延长密封件与丝杠的使用寿命，尤其在高频往复运动场景中,导向性能的优劣直接影响整体可靠性。
传动联结器：电机与丝杠的耦合方式
伺服电机与丝杠之间的联结方式,决定了传动精度与安装的便利性：
- 直联式（弹性联轴器）：电机轴通过弹性联轴器直接连接丝杠，结构紧凑，传动效率高,但对同轴度要求较高。
- 同步带传动：电机与丝杠之间通过同步带与带轮实现减速与增矩，适用于安装空间受限或需要远距离传动的场合,但同步带存在弹性滞后问题。
- 齿轮箱减速：采用行星减速器或蜗轮蜗杆，可大幅放大输出转矩，但会增大整体尺寸,并引入齿隙误差。
现代伺服电动缸多采用高刚性波纹管联轴器或膜片联轴器，既能补偿安装误差，又能有效消除背隙,确保高精度传动。
安全与反馈单元：不可或缺的“神经末梢”
- 限位开关/接近传感器：安装于行程两端，输出硬限位信号，防止机械超程,保障设备安全。
- 压力传感器/力传感器：可选配，用于实时监测推力，实现力闭环控制，在压装、装配等工艺中尤为关键。
- 温度传感器：监测丝杠或电机温度，防止因过热导致材料疲劳或润滑失效,延长系统寿命。
这些传感器通常接入伺服驱动器的安全输入端，与控制器联动，在异常情况下能够快速触发急停,确保系统安全。
壳体与密封系统：抵御恶劣环境的“盔甲”
电动缸的外部壳体通常采用高强度铝合金或钢材，表面经过阳极氧化或镀镍处理,既防腐蚀又兼具美观性。
- 前端密封：采用防尘圈（如NOK型）配合骨架油封，有效阻挡粉尘、切屑、切削液等污染物侵入。
- 后端密封：电机连接处采用O形圈或迷宫密封，防止润滑油泄漏,保持内部清洁。
- 内部润滑：丝杠与导向件预先注入特种润滑脂，部分设计预留注油口,便于定期维护保养。
对于食品、医药等洁净要求高的行业，还可选用不锈钢材质并增设防护风琴罩,满足耐腐蚀与洁净双重标准。
从部件到系统：精密协同的工程艺术
伺服电动缸并非电机与丝杠的简单拼凑，而是基于精密力学、热管理、电磁兼容等多学科融合的系统工程，其结构设计的核心在于：如何在高推力输出的前提下，同步实现微米级定位、毫秒级响应与数万小时无故障运行。
深入理解以上六大结构模块，便能从源头分析电动缸的性能优劣：高精度依赖于编码器、丝杠与导向件的精度链；高推力取决于丝杠类型与电机转矩；长寿命则源于密封、润滑与散热设计的协同优化，随着直驱电机（DD马达）、纳米级编码器细分技术以及智能预测维护的发展，伺服电动缸的结构将更加紧凑、集成与智能化，为智能制造提供更强劲、更可靠的“肌肉”。
