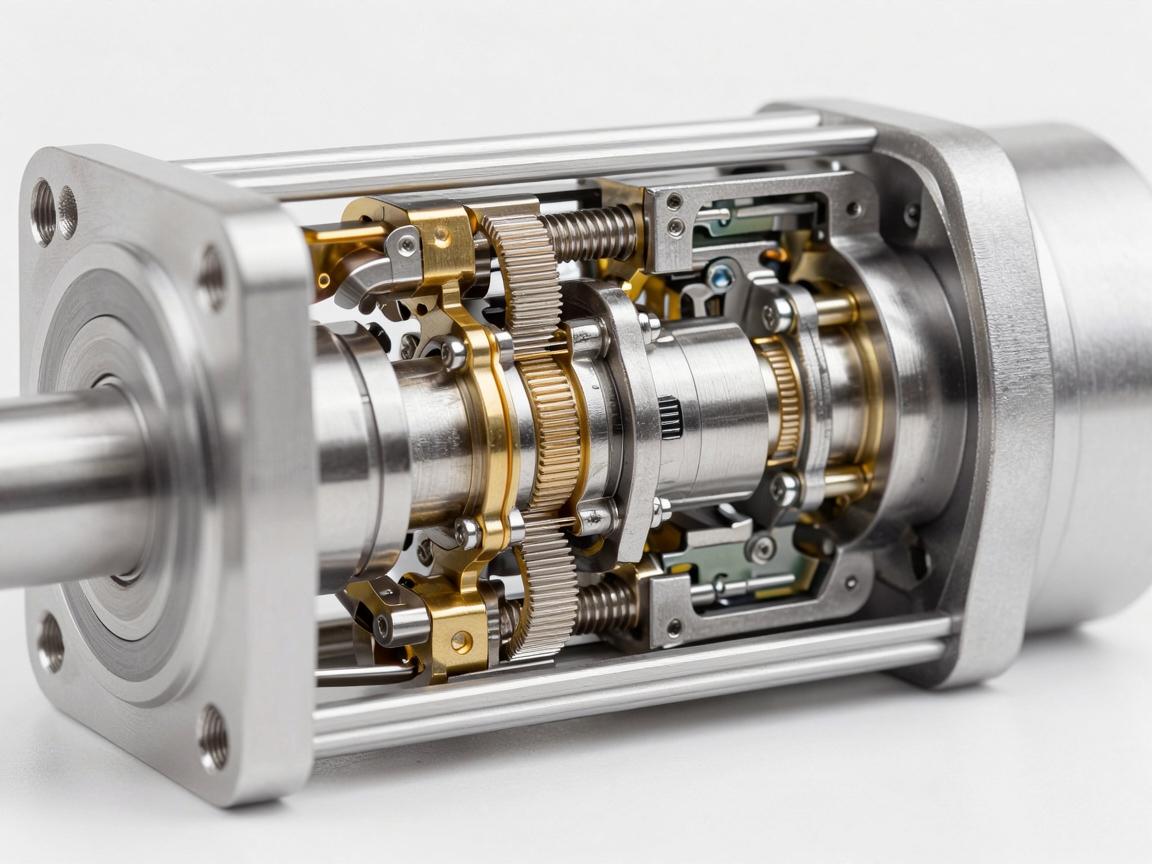

方寸之间的精密交响—深入解读伺服电动缸内部结构
伺服电动缸是现代工业自动化中的核心执行元件，其内部结构堪称“方寸之间的精密交响”，它将伺服电机、高精度滚珠丝杠及减速装置高度集成于一体，工作时，伺服电机输出旋转扭矩，通过同步带或联轴器驱动丝杠旋转，进而转化为螺母的直线运动，其内部核心组件包括：**一体式缸体**，提供高刚性支撑；**高精度滚珠丝杠**，确保传动效率与定位精度；**导向机构**，承受径向负载并保证活塞杆平顺伸出；**内置传感器**，实时反馈位置与速度信息，这一精密系统协同运作，实现了高速、高精度的直线往复运动，在极小空间内演绎出完美的机械传动协奏曲，是推动智能装备升级的关键力量。
在现代工业自动化的宏大叙事中,伺服电动缸正以“静默革命者”的姿态，悄然重塑着动力传输的版图，它逐步取代传统的气动与液压系统，不仅作为精密运动的执行单元，更是机电一体化技术的集大成者，当我们惊叹于它毫厘之间的精准定位与澎湃的动力输出时，是否曾好奇，那坚固的缸体之内，究竟隐藏着怎样精妙的结构设计？让我们拨开金属外壳，深入洞悉伺服电动缸的内部世界，探究其“肌肉”与“神经”的完美协作。
驱动核心：伺服电机与高精度传动机构的无缝联姻
伺服电动缸的“心脏”，无疑是位于后端的伺服电机，但这颗心脏并非直接做功，而是通过一套高效、精密的传动系统，将旋转运动转化为直线运动，这套系统的核心组件包括：
-
高刚性联轴器：作为电机输出轴与滚珠丝杠之间的“桥梁”，联轴器不仅需补偿安装过程中的同轴度误差，更要具备极高的扭转刚性，它通常采用波纹管或膜片式结构，确保电机发出的每一个微小指令都能毫发无损地、无滞后地传递到丝杠上，实现“零背隙”传动——这是保证最终定位精度的第一道关卡。
-
滚珠丝杠副（或行星滚柱丝杠）：这是电动缸的“骨骼与肌肉”，直接决定了推力与寿命，滚珠丝杠通过在丝杠轴与螺母之间嵌入循环滚动的钢珠，将滑动摩擦转变为滚动摩擦，使传动效率高达90%以上，在电机驱动下，丝杠旋转，螺母则沿轴向精密移动，从而推动活塞杆做功。
- 关键细节：螺母内部的反向器负责将滚珠从工作滚道中拾起并送回循环起点，其设计的精密程度直接影响丝杠的噪音与寿命。
- 升级之选：在一些重载或高速场合，会采用行星滚柱丝杠，它用多个带螺纹的滚柱替代钢珠，接触面积更大，承载力更强，寿命更长，当然造价也更高。
动力转换与导向系统：从旋转到直线的华丽转身
电机的旋转动力经过丝杠副转换后,还需经过一系列结构才能形成稳定、精确的直线输出。
-
活塞杆与导向套：活塞杆是伸出缸筒的“手指”，直接与负载连接，其表面经过高频淬火和镀硬铬处理，具备极高的硬度和耐腐蚀性，以应对各种复杂工况，而导向套则像“轴承”一样，紧紧包裹着活塞杆，在长行程时提供径向支撑，有效防止因侧向力导致的卡滞或偏心磨损，确保运动的平稳性。
-
内部防转机构：滚珠丝杠螺母只能轴向移动，但无法承受扭矩，在缸体内部，活塞杆或螺母组件的侧面会设置防转键槽或导柱，确保活塞杆只能做纯粹的直线运动，杜绝任何旋转分量，这个看似简单的结构，却是保证输出力方向纯粹性的关键。
精准感知系统：闭环控制的“神经末梢”
一台精密的伺服电动缸,绝非“蛮力”执行，其内部隐藏着能够感知自身状态的“感官”。
-
内置磁环与磁致伸缩位移传感器（或编码器）：在活塞杆的末端或紧邻丝杠螺母的位置，通常安装有高灵敏度的磁环，缸体侧壁上则嵌入一根精密的磁致伸缩波导管，当电流脉冲通过波导管时，与磁环磁场相互作用产生扭转波，通过测量波返回的时间，即可精准计算活塞的绝对位置，精度可达微米级，这种非接触式测量方式，极大避免了机械磨损，保证了长期可靠性。
-
温度与载荷反馈（高端配置）：在大型或重载伺服缸中，可能会集成热敏电阻监测内部温升，或通过应变片感知推压力，这些信号与伺服驱动器的电流环配合，构成完整的多环控制，确保在复杂工况下既能发挥最大性能，又能保障运行安全。
润滑与密封：隐形的“血液”与“铠甲”
伺服电动缸的内部运行环境必须极其洁净且润滑充分,这依赖于精密的润滑与密封系统。
-
永久润滑设计：优质电动缸在出厂时已注入高温润滑脂，并使用迷宫密封或油封防止油脂泄漏，滚珠丝杠副通常在螺母内部预填润滑脂，确保滚动体在高速运动中形成稳定油膜，达到“终身润滑”效果，免去频繁维护的烦恼。
-
多层防尘密封：在活塞杆伸出端，采用由防尘圈、轴用Yx圈和格莱圈组成的组合密封系统，防尘圈首先刮除附着在活塞杆上的灰尘与切屑，随后高压密封圈保证内部压力不流失，同时防止外部水汽侵入——这正是电动缸在恶劣环境下的生存之道。
软件与算法的“隐形结构”
如果说上述机械结构是电动缸的“躯体”，那么伺服驱动器中的控制算法则是它的“灵魂”，通过实时读取位置编码器与电流反馈，驱动器内部的PID闭环算法（或更先进的前馈控制、模糊控制）不断调整输入电流，以实现“指哪打哪”的无超调定位，这种软硬结合，才真正实现了电动缸作为智能执行单元的完整价值。
结构之美，美在协同
伺服电动缸的内部结构,远非简单的“电机+丝杠”堆砌，它是材料学（高强合金）、精密机械（滚珠螺纹）与控制工程（闭环算法）的深度融合，每一道密封圈、每一颗滚珠、每一片联轴器膜片，都在为同一个目标服务：将电能转化为最稳定、最精准的直线动能，理解了这份内部构造的精密逻辑，我们便能读懂其为何能面对高端自动化挑战时，展现出令人信赖的卓越可靠性。
