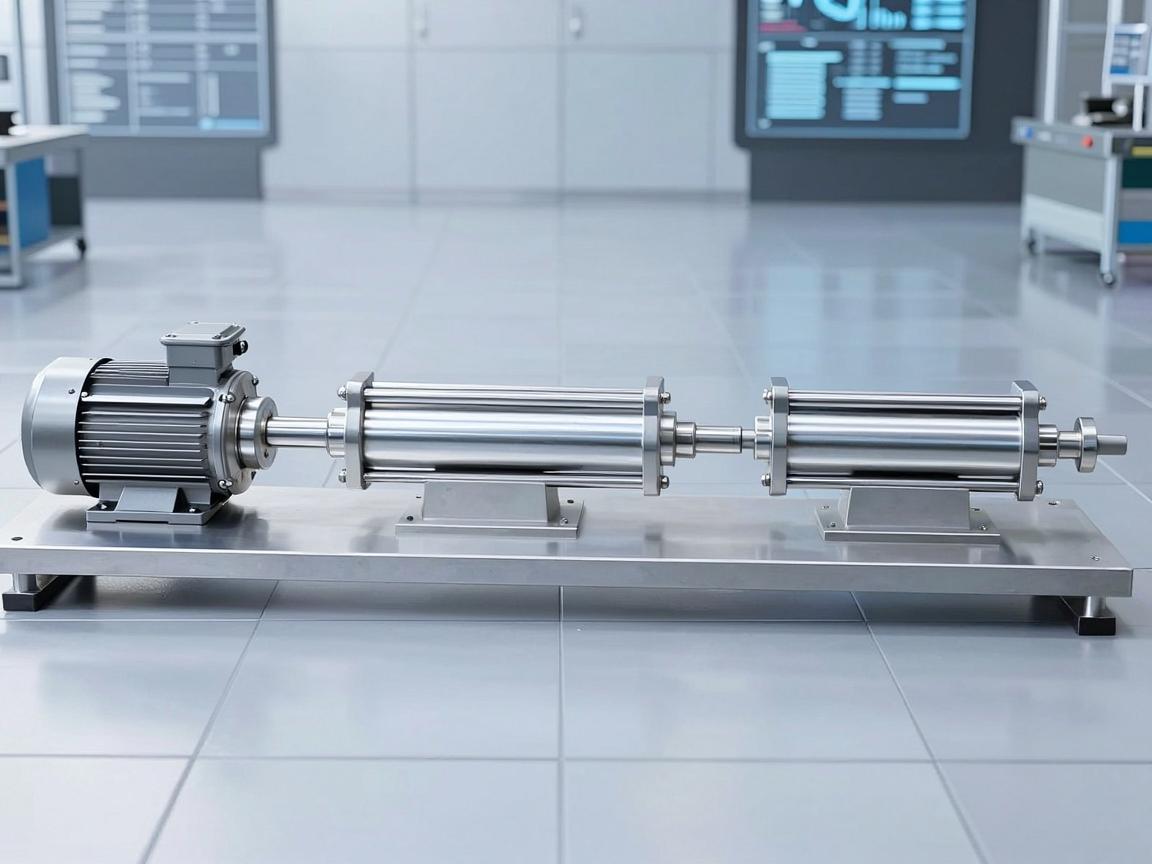

电动缸工作原理，从电机到直线运动的精密转换
电动缸的核心原理是将电机的旋转运动，通过精密机械机构高效转化为直线运动，其工作流程为：伺服或步进电机接收控制信号后产生旋转扭矩，通过同步带或联轴器直接驱动滚珠丝杠或行星滚子丝杠副，丝杠的旋转运动经由丝杠螺母副转换为螺母的直线移动，进而推动或拉动与螺母连接的执行部件（如推杆或滑台）实现往复运动，通过精确控制电机的转速和转角，可实现毫米级甚至微米级的位置与速度控制，这一过程中，集成的位置传感器（如编码器）实时反馈位置信号至控制器，形成闭环调节，确保高精度、高刚性与低背隙，广泛应用于自动化设备、精密加工及工业机器人等场景。
在现代工业自动化领域，电动缸作为一种将旋转运动转化为直线运动的精密执行元件，正逐步替代传统的气缸与液压缸，成为伺服控制系统中不可或缺的关键部件，电动缸究竟是如何实现这一运动转换的？其核心工作原理又是什么？本文将从结构组成、工作过程与控制逻辑三个层面,为您系统解析电动缸的工作原理。
电动缸本质上是一种集成了电机、传动机构与直线导向装置的模块化执行单元,其典型结构包含以下几个核心部分：
- 伺服电机或步进电机：作为动力源，提供旋转运动，电机类型直接决定了电动缸的精度、速度及扭矩特性。
- 传动机构：这是实现旋转运动向直线运动转换的关键环节，常见形式包括：
- 滚珠丝杠：通过丝杠与螺母之间的滚珠滚动，实现高效率的旋转-直线转换，适用于高精度、高负载场景。
- 行星滚柱丝杠：在滚珠丝杠基础上优化设计，承载能力更强,适用于重载或高频次工况。
- 同步带或齿轮齿条：适用于长行程或低成本场合,但精度与刚性相对较低。
- 导向机构：如直线导轨或滑动轴承，确保推杆沿预定方向平稳移动,防止侧向力导致的偏摆与磨损。
- 推杆/活塞杆：与螺母或齿条相连接,直接输出直线运动与推力。
- 传感器与编码器：实时反馈电机的旋转角度及推杆的实际位置,构成闭环控制的基础。
工作过程：从电能到机械能的精密转换
电动缸的工作过程可概括为以下四个步骤：
第一步：电机旋转
控制器发出脉冲或电压信号，驱动伺服电机或步进电机按照设定的转速与方向旋转,输出扭矩与转速。
第二步：运动转换
电机轴通过联轴器或直接与丝杠（或齿轮、带轮）连接，以最常见的滚珠丝杠为例：丝杠旋转时，螺母沿丝杠轴向移动，由于滚珠在丝杠与螺母的螺纹滚道内循环滚动，其摩擦阻力远低于传统滑动丝杠，传动效率可达90%以上,螺母的直线运动进而带动推杆伸出或缩回。
第三步：导向与支撑
推杆在直线导轨或轴承的约束下，沿精确的直线轨迹运动，避免旋转或偏移,这一环节直接决定了电动缸的重复定位精度与运行稳定性。
第四步：闭环反馈
安装在电机后端的编码器实时检测电机的旋转角度与转速，通过控制器换算为推杆的实际位置与速度，控制器将实测值与目标值进行比对，动态调整电机的电流与转速，从而实现高精度的位置、速度或力控制。
控制方式：开环与闭环
根据应用需求,电动缸的控制方式主要分为两类：
-
开环控制：常见于步进电机驱动的电动缸，控制器按预设脉冲数驱动电机，不检测实际位置，其优点是成本低、结构简单，适用于对精度要求不高的定位场合（如简单的推拉动作），缺点是可能发生失步现象,导致定位误差。
-
闭环控制：采用伺服电机配合编码器，构成位置、速度、力三个闭环，控制系统实时比较实际位置与指令位置，自动修正偏差，精度可达微米级，这种控制方式广泛应用于机器人关节、数控机床进给轴、半导体设备等精密场景。
电动缸的核心优势与应用场景
理解其工作原理后,便不难理解电动缸为何能迅速普及：
- 高精度：闭环控制下的重复定位精度可达±0.01mm,远优于气缸与液压缸。
- 可控性强：可精确控制速度、位置与推力,并支持多段运动曲线。
- 清洁环保：无需油液或压缩空气，无泄漏风险,适合无尘车间及食品医药行业。
- 节能高效：仅在运动时消耗电能，待机功耗几乎为零,能量利用效率高。
典型的应用场景包括：工业机器人（关节与抓取机构）、自动化装配线（压装、点胶、焊接）、医疗设备（手术床调节、影像设备定位）、新能源汽车电池（极片对位、电芯压装）以及航空航天（飞行器作动器）等领域。
电动缸的工作原理可精炼地概括为：电机旋转 → 机械传动转换为直线运动 → 导向机构保证运动精度 → 传感器反馈实现闭环控制，看似简单的过程，背后却是精密机械设计、电机控制技术与传感器融合的结晶，随着工业自动化和智能制造对“精准、灵活、清洁”执行元件的需求不断提升，电动缸正从可选方案逐步演变为必选方案，理解了它的工作原理，也就掌握了现代自动化系统中“最后一公里”运动控制的核心。
