精密驱动核心，伺服电动缸内部结构全解析

精密驱动核心伺服电动缸的内部结构，可拆解为四大核心组件，其动力源通常为高性能伺服电机，通过联轴器或同步带直连滚珠丝杠副，丝杠副将电机的旋转运动精准转化为直线运动，通过内部循环的滚珠实现低摩擦、高效率的传动，丝杠螺母推动活塞杆，在坚固的缸筒内导向伸缩，筒身集成高精度位置传感器与制动器，形成闭环控制，设计上严格考虑了丝杠的轴向支撑、防旋转机构以及润滑密封系统，以确保在高负载、高频次工况下实现微米级的定位精度与长寿命的稳定运行。

在工业自动化向高精度、高柔性方向演进的今天，伺服电动缸正逐步替代传统液压与气动缸，成为精密直线运动的核心执行元件，它将电机、传动机构与反馈系统高度集成，将旋转运动高效转化为精确可控的直线运动，这一“技术集成体”的内部究竟隐藏着怎样的精妙结构？本文将带你拆解伺服电动缸的核心组件,探寻其精密驱动背后的奥秘。

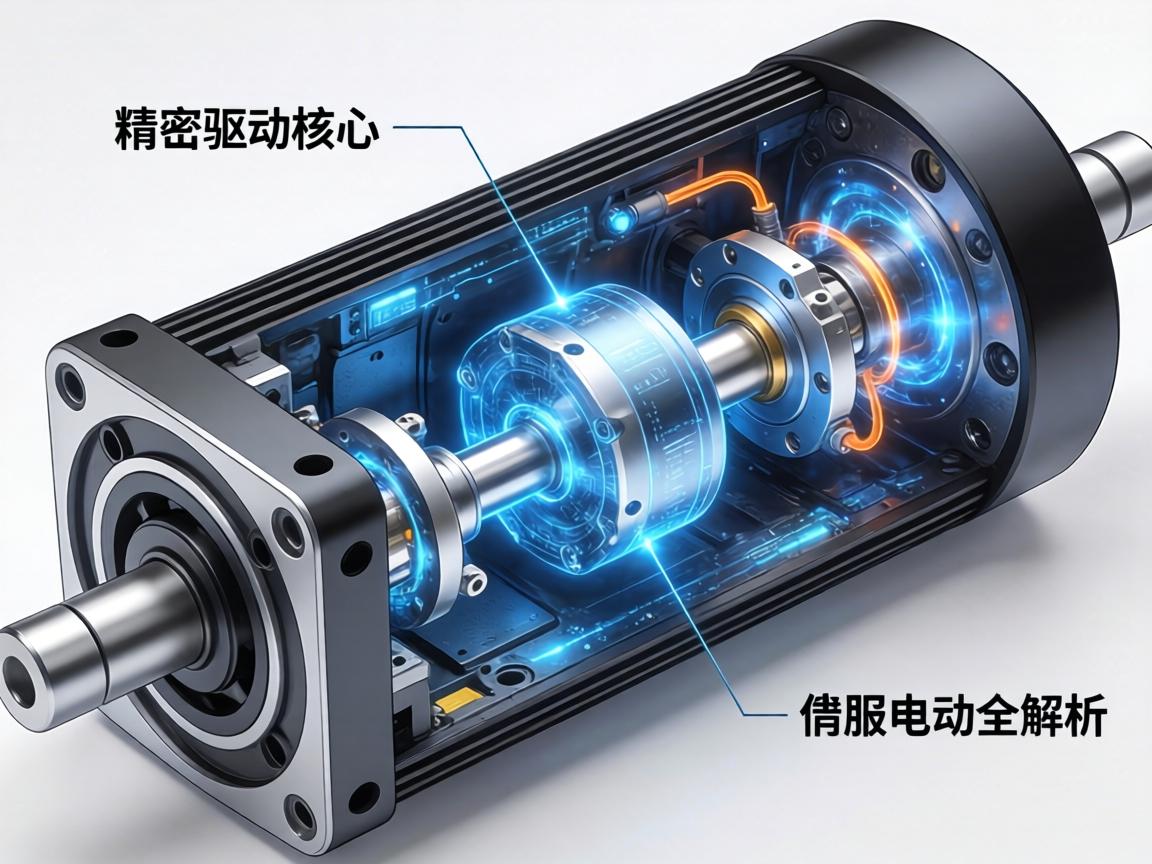

伺服电动缸的动力来源于与其直接耦合或通过联轴器连接的伺服电机，与普通电机不同，伺服电机内置编码器（如旋转变压器或增量式/绝对式编码器），能够实时反馈转子位置、转速与力矩信号，这一设计赋予了电动缸闭环控制能力：当外部指令要求移动至某一位置时，电机瞬间响应，编码器返回实际位置，控制器实时修正偏差,最终实现微米甚至亚微米级的重复定位精度。

传动机构：滚珠丝杠副

将电机的旋转运动转化为缸杆的直线运动，核心部件是滚珠丝杠，其结构包括丝杠轴、螺母以及循环滚珠体。

• 丝杠轴：表面加工有精密螺旋滚道，通常采用高碳铬轴承钢，经淬火与磨削处理,确保高硬度与优异的耐磨性。
• 螺母：内壁同样设有螺旋滚道，与丝杠轴形成闭合循环通道，滚珠在通道内既作滚动运动，又通过反向器或导流管实现循环，使摩擦系数降至0.003以下,远低于传统梯形丝杠的效率与寿命。
• 预紧方式：为消除反向间隙并提高传动刚度，多数伺服电动缸采用双螺母预紧或单螺母变位预紧设计，使滚珠与滚道之间保持微过盈配合，在正反向切换时实现零间隙传动,确保定位精度与响应速度。

直线导向：高刚性导轨与支撑

缸杆在承受径向力与倾覆力矩时，需保持精准的直线运动，这依赖于导向机构,常见结构有以下两种：

• 滑动导套：在缸筒内侧嵌装铜基或复合润滑衬套，与缸杆配合形成滑动副，适用于轻载、低速场景,结构紧凑且成本较低。
• 滚珠直线导轨：将缸杆作为滑块，配合外部导轨安装于缸体侧面，导轨内置滚珠或滚柱，专为高速、重载或高侧向力工况设计,兼具高刚性与低摩擦特性。

缸体前端通常安装有支撑轴承（如角接触球轴承），用以承受来自滚珠丝杠的轴向推力,确保整机运行的稳定性。

密封与防护系统

伺服电动缸需在粉尘、油雾甚至潮湿环境中长期可靠工作,因此密封设计至关重要：

• 动密封：安装在缸杆出口处的防尘封与油封，能有效防止外部污染物进入缸体内部，同时避免润滑脂外泄,确保长期润滑效果。
• 静密封：缸筒端盖与电机接口处配置O型圈或金属垫片，保证整机的气密性,阻断外界环境侵袭。
• 内置缓冲：部分特殊设计在行程末端设置橡胶缓冲垫或油压缓冲器，防止撞击受损,延长使用寿命。

反馈与安全装置

为适应智能产线的高标准需求,现代伺服电动缸常集成多种功能模块：

• 绝对式编码器：断电后仍能记忆位置，免除回零操作,提升设备启动效率与使用便利性。
• 限位开关：缸体侧面安装磁簧开关或接近传感器，使控制系统实时感知行程极限,有效防止超程事故。
• 电磁制动器（抱闸）：安装在滚珠丝杠末端或电机尾部，当断电或急停时立刻锁死，防止负载下落,确保垂直应用场景的安全性。

辅助冷却与润滑

• 冷却：大推力连续工作时，热量积聚易影响精度与寿命，部分高功率电动缸在缸体外壳设计散热翅片，或内置循环冷却水道,以确保温升控制在合理范围。
• 润滑：滚珠丝杠与导轨通常依靠高压锂基脂实现免维护润滑；部分精密型产品则配置自动注油器，定期定量补充润滑剂,延长传动部件寿命。

伺服电动缸的内部结构看似复杂，实则遵循着“高集成、模块化、闭环精确”的设计哲学，从伺服电机的精准力矩输出，到滚珠丝杠的零间隙传动，再到密封与反馈系统层层加持，每一个部件都在为同一个目标协同工作：提供远超传统驱动方式的精确性、可靠性与智能兼容性，当你再次看到机器手臂精准地装配微小零件时，或许会想起，正是这枚看似不起眼的电动缸,在内部完成了从电到力的优雅转换。
