伺服电动缸内部结构解析，精密驱动的核心奥秘
伺服电动缸作为精密驱动的核心执行元件，其内部结构实现了高精度、高效率的直线运动控制，核心部件包括高刚性的缸体、精密滚珠丝杠、高效率伺服电机及位置反馈传感器，电机通过联轴器或同步带直接驱动丝杠旋转，进而带动丝杠螺母及推杆进行直线运动，关键的奥秘在于闭环控制系统：编码器实时检测电机转角与位置，控制器对比指令信号与反馈值，即刻调整电机输出，从而消除机械间隙与惯性误差，双导轨导向与自锁丝杠设计则进一步保证了运行平稳性与定位精度，使得伺服电动缸在工业自动化、机器人及精密加工中具备优异的响应速度与重复定位能力。
伺服电动缸内部结构解析：精密驱动的核心奥秘

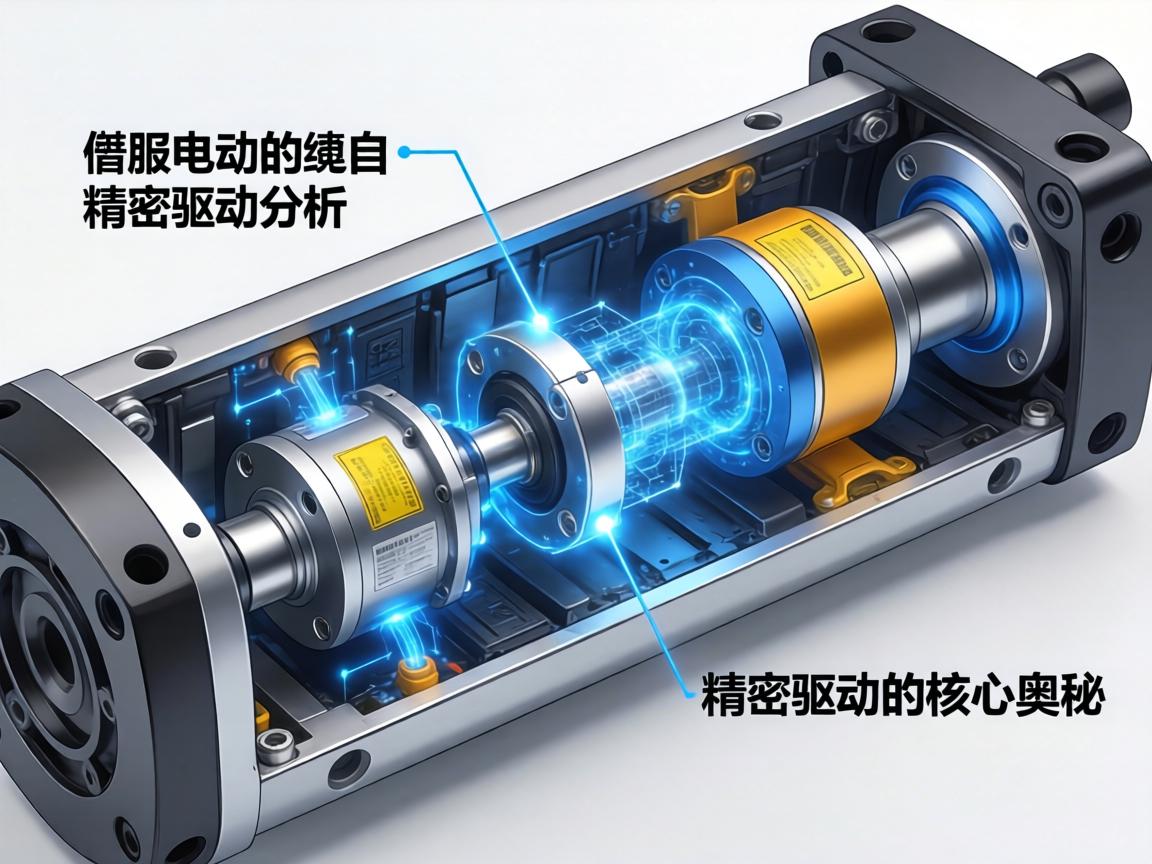

伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的新型执行元件，近年来在工业自动化、机器人、航空航天等领域得到了广泛应用，它兼具伺服电机的高精度控制能力与液压缸的大推力输出特性，能够实现精确的位置、速度与力控制，这一“精密驱动单元”的内部结构究竟是如何构成的？本文将从核心部件入手，逐步拆解伺服电动缸的内部结构图,揭示其高效运行的奥秘。
伺服电机：动力之源
伺服电动缸的动力来源为内置或外置的伺服电机，通常情况下，电机与缸体采用直连方式或通过联轴器连接，伺服电机内部主要包括定子、转子、编码器与制动器（可选）。
- 定子与转子：通过电磁感应产生旋转力矩，伺服电机多采用永磁同步或交流感应结构,具有高响应速度与宽调速范围的特点。
- 编码器：高分辨率编码器实时反馈转子位置与速度信号，形成闭环控制的基础,确保运动精度。
- 制动器：在断电或紧急停止时，制动器可锁定电机轴，防止负载滑落,保障系统安全。
传动机构：旋转运动向直线运动的转换
伺服电机的旋转运动需通过传动机构转换为缸杆的直线运动,常见的传动方案包括：
-
滚珠丝杠（Ball Screw）
这是最主流的传动形式，由螺杆、螺母与循环滚珠组成，滚珠在螺杆与螺母之间的螺旋滚道内滚动，将滑动摩擦转化为滚动摩擦，显著降低传动阻力，提高效率（可达90%以上）并延长使用寿命,其内部结构包括：- 丝杠轴：精密磨削的螺旋滚道,材料多为轴承钢。
- 螺母组件：内置循环返向器,引导滚珠沿滚道循环运动。
- 滚珠：直径均匀、硬度高的钢球,承担载荷并减小摩擦。
-
行星滚柱丝杠（Planetary Roller Screw）
适用于极高负载或极端工况（如重载冲压、高振动环境），采用多个滚柱替代滚珠，滚柱与丝杠呈线接触，承载能力远超同规格滚珠丝杠,且抗冲击性能更强。 -
同步带传动（Belt Drive）
部分轻载、高速应用场合采用同步带将电机动力传递至丝杠，该方式成本较低、噪声小,但精度与刚性略逊于直连丝杠结构。
导向机构：保障直线运动的稳定性
为防止缸杆在伸出或缩回时发生旋转或偏摆,电动缸内部通常设有导向结构：
- 直线导轨（Linear Guide）：在缸筒内壁嵌入精密直线导轨，缸杆外表面与导轨滑块配合,实现高精度导向。
- 花键或键槽结构：部分电动缸在缸杆上加工导向键槽，与缸体内部的键配合,限制旋转自由度。
- 自润滑轴承（滑动导套）：在缸体前端安装铜基或聚合物自润滑导套,用于支撑缸杆并提供低摩擦导向。
缸体与密封系统：承受压力的安全屏障
缸体是安装所有内部元件的壳体，通常采用高强度铝合金或钢制材料，需承受内部轴向载荷与外部安装应力,密封系统则确保电动缸具备一定的防尘防水能力：
- 动态密封：安装在缸杆与缸体之间，如唇形密封圈、U型密封件,防止润滑油泄漏并阻止外部杂质侵入。
- 静态密封：固定部件连接处（如端盖与缸筒）采用O型圈或密封垫。
- 防尘罩：部分高洁净环境用电动缸会在缸杆外侧加装伸缩式防尘罩,进一步防护。
辅助元件：确保可靠运行的细节
- 润滑系统：丝杠、轴承与导轨需定期润滑，部分电动缸内部设有油嘴或内置润滑油池,便于维护。
- 限位开关与缓冲装置：在缸筒两端安装机械或接近式限位开关，防止缸杆过度行程，对于大行程或高速应用,还可能配备液压缓冲器或弹性缓冲垫。
- 载荷连接件：缸杆前端通常设计有螺纹孔、法兰或耳环,便于与外部机构连接。
结构决定性能
伺服电动缸的高精度、高响应与长寿命，正是基于上述各子系统的精密配合：伺服电机提供可控动力，滚珠或滚柱丝杠高效传递运动，导向机构保证直线度，密封系统抵御环境侵蚀，随着工业自动化对“智能执行器”需求的日益增长，伺服电动缸的内部结构也在不断优化——集成更高分辨率的编码器、采用更耐磨的材料、缩小体积以适应紧凑空间。
理解这些内部结构，不仅有助于选择合适型号的电动缸，更能为设备维护与故障排除提供坚实的理论基础，伺服电动缸将在“高集成度、智能控制、长寿命”方向上持续演进，成为智能制造中不可或缺的“肌肉与神经”。
