探秘伺服电动缸，精密动力之源，解析其精妙内部结构
伺服电动缸是一种集伺服电机、传动机构和直线运动单元于一体的精密驱动装置，其核心在于精妙的内部结构：伺服电机作为动力源，提供精准的转速和扭矩控制；通过同步带或行星滚柱丝杠等高效传动机构，将电机的旋转运动转化为丝杠的精确直线运动；最终由高精度滚珠或行星滚柱丝杠副驱动推杆或滑块，实现毫厘不差的线性位移，整个系统在闭环编码器的实时反馈下，由驱动器精确调控，从而集高精度、高刚性、高响应速度和长寿命等优点于一身，成为自动化设备中不可或缺的精密动力执行单元。
在现代工业自动化、航空航天、精密测试平台以及仿真模拟等领域，伺服电动缸作为将旋转运动转化为精确直线运动的核心执行单元，正发挥着日益关键的作用，它融合了伺服电机的高响应性、高精度与机械传动的高刚性、高可靠性，其卓越性能的根基，深植于精妙而严谨的内部结构之中，本文将深入解析伺服电动缸的内部构造，揭示其如何将电能高效、精准地转化为可控的直线推力。

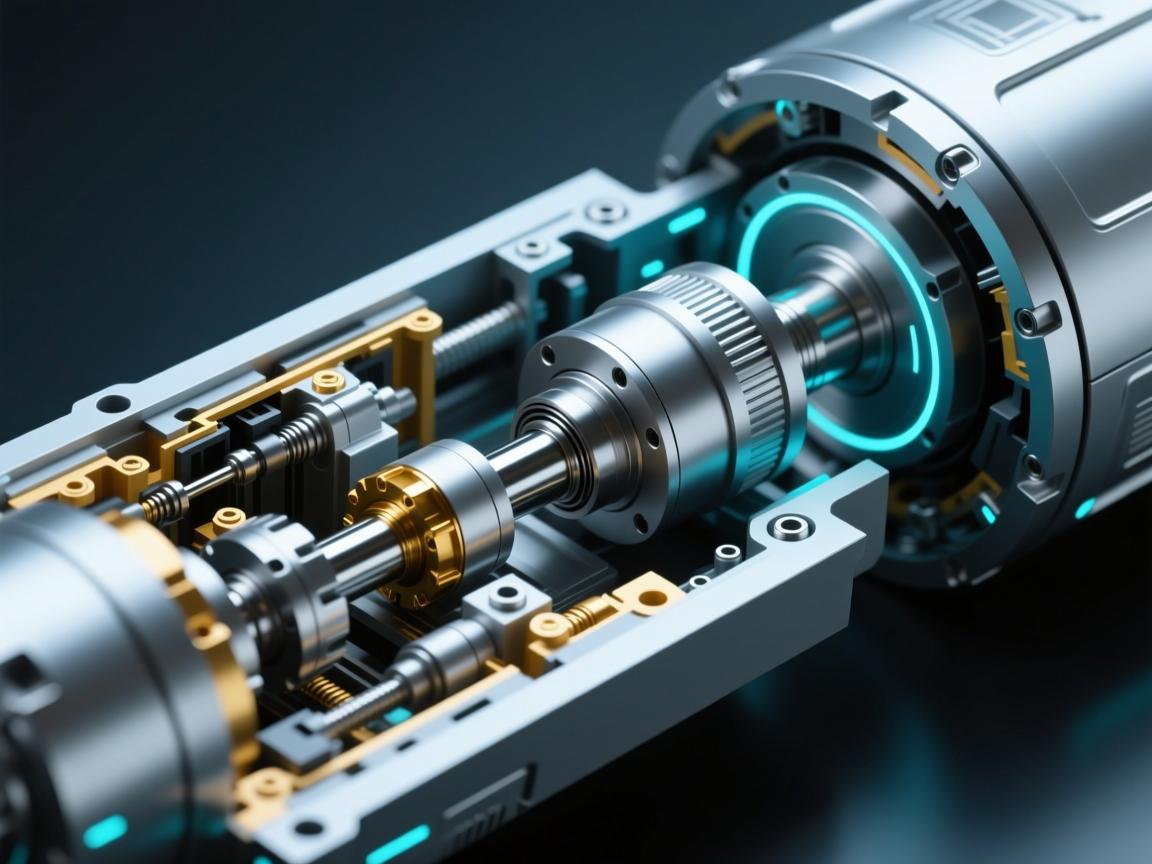

一套完整的伺服电动缸,是一个高度集成的机电一体化系统，主要由驱动模块、传动模块和承载反馈模块三大核心部分协同工作，共同确保整体性能。
-
驱动模块：动力之源
- 伺服电机：作为电动缸的“心脏”，通常采用高性能交流永磁同步伺服电机，它接收控制系统的指令信号，输出精确的转速与扭矩，其内置的高精度编码器（如光电编码器）实时反馈转子位置信息，构成速度与位置闭环控制的基础。
- 制动器（可选配置）：在垂直安装或需安全定位的场合，常集成电磁制动器，在断电时自动锁止电机轴，有效防止负载因自重下滑，保障设备与人员安全。
-
传动模块：运动转换之桥 此模块是将电机旋转运动转化为丝杠直线运动的关键枢纽，其形式直接决定了电动缸的核心性能特征。
- 丝杠传动核心：
- 滚珠丝杠副：应用最广泛的高效传动方式，由精密滚珠丝杠和螺母构成，通过其间循环滚动的滚珠实现传动，摩擦阻力极小，传动效率可达90%以上，是实现高速、高精度、长寿命运动的理想选择，螺母通常与电动缸的活塞杆（输出杆）内部刚性连接。
- 行星滚柱丝杠：适用于极端重载、高刚性及恶劣环境，采用螺纹滚柱进行啮合传动，接触面积大，承载能力、刚性和抗冲击性能远超滚珠丝杠。
- 梯形丝杠：多用于对精度和效率要求不高，但需要自锁功能或成本特别敏感的场合，依靠滑动摩擦传动，效率相对较低。
- 同步带/齿轮传动（可选配置）：在某些设计中，为调整速比、增大输出扭矩或改变传动方向，电机的输出会先通过同步带轮或行星齿轮组进行减速增扭，再驱动丝杠。
- 丝杠传动核心：
-
承载与反馈模块：骨骼与神经
- 缸体与导向机构：高强度缸体作为主体框架，为所有内部组件提供稳固支撑与保护。高性能电动缸内部通常集成有精密导向机构，如直线轴承或耐磨滑动衬套，确保活塞杆仅承受轴向推力，有效抵抗径向力和弯矩，防止丝杠卡滞，保证运动平顺性与高精度。
- 活塞杆（输出杆）：直接与被驱动负载连接的执行部件，通常采用高强度合金钢制造，表面经过硬化或镀铬等处理，兼具卓越的耐磨性与防腐蚀能力。
- 内置位置传感器（关键性能升级）：这是高端电动缸的核心优势之一，除了电机自带的编码器，还会在缸体内部额外集成直线位移传感器（如磁栅尺、电感式或电阻式传感器），它直接、绝对地测量活塞杆的直线位置，与电机编码器信号共同构成“全闭环控制”，从而彻底消除传动链中间环节（如丝杠热伸长、背隙）产生的误差，实现微米甚至亚微米级的超高定位精度。
辅助系统：可靠运行的保障
精密的内部结构离不开辅助系统的全面支持,它们是长期稳定运行的幕后功臣。
- 密封系统：在缸体两端及活塞杆出口处设置多道密封（如O形圈、斯特封等），有效防止外部粉尘、水分侵入核心传动部件，同时避免内部润滑脂泄漏，确保电动缸能适应各种复杂的工业环境。
- 润滑系统：出厂时在丝杠、轴承、导向机构等关键摩擦副内预填高性能专用润滑脂，部分重型或长行程电动缸还设计有再润滑接口，便于后期维护保养。
- 限位与缓冲装置（可选配置）：内部可设置机械限位开关，或通过控制系统设定电子限位，部分型号在行程末端集成液压或弹性缓冲器，实现平滑制动，显著减少冲击与噪音。
结构布局：形式服务于应用
根据电机与丝杠的相对布置方式,伺服电动缸的内部结构主要分为以下几种布局，以适应不同的安装与应用需求：
- 直连式：伺服电机通过高刚性联轴器与丝杠同轴直接连接，结构最为紧凑，传动链最短，响应速度极快，整体刚性高。
- 平行式：电机通过同步带传动机构与丝杠平行布置，可利用减速比增大输出推力，同时也便于在安装空间受限时灵活调整设备的外形布局。
- 折返式：电机与丝杠平行放置，通过一对同步带轮连接，将电机“折叠”布置于缸体的侧方或下方，这种设计能极大缩短整个装置的轴向长度，特别适用于安装空间狭长的场合。
伺服电动缸绝非简单的电机与丝杠的机械叠加,其内部是一个集精密机械工程、先进电机驱动技术、高精度传感器反馈与前沿材料科学于一体的复杂系统工程，每一处细节——从丝杠类型的精准选型、导向机构的微米级精度、传感器的深度集成，到密封组件的长效可靠性——都深刻影响着最终的输出性能、寿命与稳定性，深入理解其内部结构，不仅有助于我们进行正确的选型与高效的应用，更能让我们领略现代工业科技如何将澎湃动力与极致精度完美融合，驱动着高端制造不断迈向新的巅峰，随着机电一体化与智能传感技术的持续进步，未来电动缸的内部结构必将朝着更紧凑、更智能、更可靠的方向持续演进。
