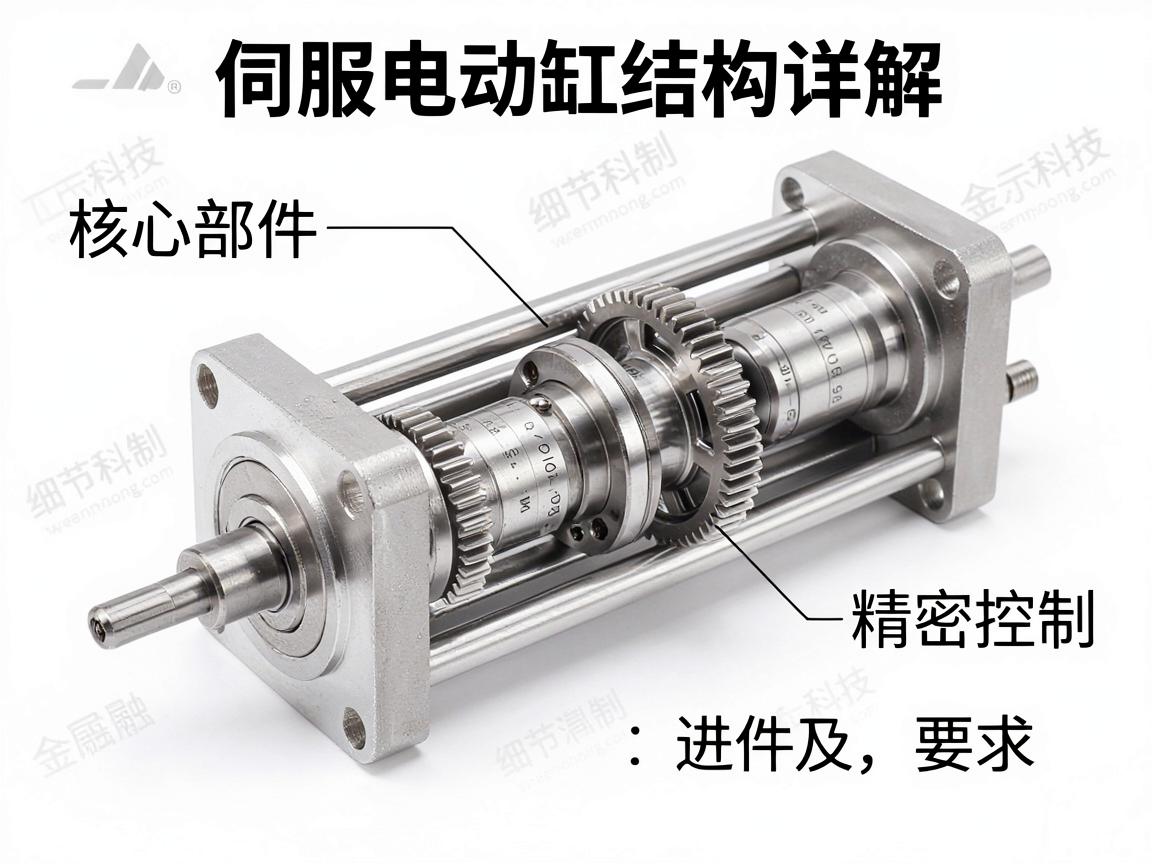

伺服电动缸结构详解,从核心部件到精密控制
伺服电动缸作为精密传动装置,其核心结构由伺服电机、滚珠丝杠及缸体组件构成,其工作原理为:伺服电机输出的高速旋转运动,通过同步带或联轴器传递至滚珠丝杠,进而转化为推杆的直线往复运动,在控制层面,系统集成了高精度编码器与伺服驱动器,形成闭环控制,可对位置、速度及推力进行精准调节,缸体内部配备导向与润滑系统,确保运动平稳并降低摩擦损耗,通过扭矩限制与光栅尺等反馈元件,电动缸能实现微米级定位,兼顾高刚性、长寿命及低噪音特性,广泛应用于自动化产线、机器人及军工等领域,是现代智能装备的核心执行单元。

在现代工业自动化浪潮中,伺服电动缸正以前所未有的速度取代传统气缸与液压缸,成为精密运动控制领域的核心执行元件,从六轴工业机器人到注塑机顶出系统,从汽车焊装生产线到半导体晶圆精密搬运,伺服电动缸凭借其高精度、高响应、节能环保的显著优势,不断重新定义着“直线运动”的技术边界,要让这台“精密执行器”发挥出极致性能,我们必须深入理解其内部结构的每一处设计逻辑,本文将为您系统拆解伺服电动缸的结构密码,从核心传动部件到闭环控制系统,全景式解读这一“机电一体化”的智慧结晶。
伺服电动缸的系统构成总览
伺服电动缸本质上是一套将伺服电机的旋转运动转化为直线运动的机电一体化执行机构,其标准的模块化结构可划分为四大核心部分:
| 模块名称 | 核心部件 | 功能角色 |
|---|---|---|
| 驱动模块 | 伺服电机(含编码器) | 输出动力并监测转子位置与速度 |
| 传动模块 | 滚珠丝杠/行星滚柱丝杠/同步带 | 将旋转运动高效、精准地转换为直线运动 |
| 执行模块 | 缸体、活塞杆、导向套 | 承载负载、传递推力并提供精确的运动导向 |
| 感知与控制模块 | 编码器、限位开关、伺服驱动器 | 构成闭环控制系统,实现精确的位置、速度与力控制 |
这些模块在紧凑的缸体内部通过精密配合,形成了一条刚性强、背隙小、寿命长的传动链,值得强调的是,模块化设计使得伺服电动缸可根据不同的应用场景灵活配置,在追求极致精度的场合选用滚珠丝杠,在需要超大推力的重载工况下采用行星滚柱丝杠,而在高速轻载的场景则可使用同步带传动方案。
传动机构:电动缸的动力核心
传动机构是电动缸的心脏,其类型直接决定了整机的性能边界。
滚珠丝杠传动——精密定位之王
滚珠丝杠是应用最广泛的传动形式,其结构由丝杠轴、螺母、滚动体(滚珠)、反向器等部件组成,当电机驱动丝杠旋转时,滚珠在螺纹滚道内滚动,从而推动螺母沿轴向移动。
其核心结构亮点包括:
- 四点接触式滚珠设计:通过施加预压,可以彻底消除轴向间隙,将反向间隙精准控制在0.005mm以内,确保换向时的定位精度。
- 双螺母预紧结构:采用弹簧或垫片对两个螺母施加恒定的反向预压力,能够长期保持传动系统的刚性稳定,抵御磨损带来的精度衰减。
- 内循环返向器:紧凑的径向返向结构设计,有效缩短了螺母的整体长度约30%,有助于减小电动缸的轴向尺寸,实现紧凑化设计。
滚珠丝杠传动的优势在于其传动效率高达90%~95%,定位精度可达±0.01mm,能够完美胜任绝大多数精密定位与速度控制场景。
行星滚柱丝杠传动——重载工况的强者
当推力需求超过50kN时,传统滚珠丝杠的接触点会因应力过大而失效。行星滚柱丝杠展现出压倒性优势,其核心创新在于用带有精密螺纹的滚柱替代了滚珠,滚柱如行星般均匀分布在丝杠周围,同时进行旋转和公转。
其结构特点决定了其强大的性能:
- 多滚柱载荷分散:通常有6~12个滚柱同时啮合,将载荷均匀分散在大量的接触点上,极大地降低了单个接触面的应力。
- 线接触代替点接触:滚柱与丝杠的螺纹牙侧形成线接触,接触应力比点接触降低5倍以上,显著提升了承载能力。
- 内置循环保持架:确保各滚柱精确地运行在各自的轨道上,避免相互干涉,保证运行的平稳性与可靠性。
得益于这种结构,行星滚柱丝杠的额定动载荷比同规格滚珠丝杠提高3倍以上,理论寿命延长10倍,同时具备了更强的抗冲击和抗振动能力,特别适用于注塑机、冲压机、重型机械臂等重载高频工况。
同步带传动——高速高性价比之选
在一些对精度要求适中(±0.1mm)、推力较小(<2kN)但速度要求极高的场合,同步带传动的电动缸展现了独特优势,该结构通过聚氨酯同步带直接连接电机与丝杠,省去了减速机,大幅降低了成本和系统转动惯量。
其结构要点包括:
- 带齿与轮齿的精准啮合:保证传动无滑动,实现精确的同步传动比。
- 张紧轮调节机构:通过偏心轮或弹簧结构,可方便地调节带的张紧力,确保其在高速运转下依然稳定。
- 铝制带轮减重设计:表面经硬质阳极氧化处理,在保证强度的同时减轻重量并提高耐磨性。
采用同步带结构,电动缸的极限速度可达3m/s,加速度高达30m/s²,在电子行业的拾取与放置(Pick & Place)、高速分拣等应用中表现出色。
导向机构:确保稳定运行的守护者
为了确保活塞杆在伸出和缩回过程中运行轨迹的精准无误,导向机构承担着吸收侧向力、防止活塞杆旋转、保证运动同轴度的关键任务。
-
滑动导向(铜套/工程塑料):这是最基础的导向方式,在缸筒内壁与活塞杆之间嵌入润滑型铜合金套或聚四氟乙烯(PTFE)复合材料套,其优点是结构简单、成本低、抗污染能力强;缺点是摩擦系数较大(0.08~0.15),磨损后需通过调整间隙来补偿,适用于低速重载或环境较为恶劣的场合。
-
滚动导向(直线轴承):采用循环滚珠直线轴承,滚珠在保持架内循环滚动,摩擦系数低至0.005,启动阻力极小,设计中需采用双排滚珠并施加预压以消除径向间隙,保证径向跳动在0.02mm以内,这种高灵敏度的导向方案广泛应用于精密测控台、激光切割机Z轴等对微动性能要求极高的设备。
-
重载复合导向(导轨滑块):对于需要承受超大倾覆力矩的应用(如机器人第七轴、大型转台),在缸体外侧增加直线导轨副作为辅助导向,这种内外结合的复合导向结构,将缸内导向套与缸外高刚性导轨的优势相结合,使整机刚性提升一个量级,确保在高负载和偏载情况下的稳定运行。
密封与润滑系统:细节中的可靠性工程
密封与润滑系统是电动缸最容易忽视却又至关重要的部分,它决定了产品的寿命与可靠性。
密封结构的三道防线 电动缸的密封系统通常设计为三道防线,协同工作:
第一道防线:防尘圈(J型或双唇型) → 刮除活塞杆表面的灰尘与杂质
第二道防线:Y型密封圈 → 主密封,承受压力并防止润滑脂泄漏
第三道防线:O型静密封 → 防止缸体各连接面处的渗漏
- 防尘圈:常采用聚氨酯材料,硬度为90 Shore A,具有极强的耐磨性,能有效防止外部污染物进入缸体。
- Y型圈:内部可嵌入弹簧骨架,确保在低压工况下也能紧密贴合活塞杆表面,实现可靠的密封。
- 特殊涂层:活塞杆表面通常要镀硬铬(硬度达50~60HRC)并抛光至Ra0.2以下,以最大程度减小密封件与其之间的磨损。
润滑策略 合理的润滑是保证传动效率和寿命的关键,润滑方式的选择需根据工况决定:
| 润滑方式 | 适用条件 | 优点 |
|---|---|---|
| 终身润滑 | 轻载、紧凑型应用 | 免维护,但寿命受限于润滑脂的寿命 |
| 定期加脂 | 中重载应用 | 维护周期可预期,成本较低 |
| 集中供油系统 | 多缸联动的生产线 | 精准控制油量,避免过润滑或欠润滑 |
润滑脂的选择至关重要:低温环境需使用合成烃基脂,高温环境则宜使用聚脲基脂,润滑脂的基础油粘度需根据丝杠转速和负载大小匹配,通常推荐ISO VG68~220。
感知与控制系统:闭环控制的神经末梢
“伺服”二字的核心,就来源于其闭环控制机制,而这种机制的基础,就是对各种信号进行精确采集的传感器系统。
电机内置编码器 伺服电机尾部集成的高分辨率光电编码器或磁编码器是系统的基础反馈元件,常见分辨率为17~24位,其核心作用在于:
- 位置环反馈:实时向驱动器报告电机转子的精确角度。
- 速度环反馈:通过计算单位时间内的脉冲数来获得转速信息。
缸体直线位移传感器 对于半导体设备等超高精度应用场景,即使电机编码器分辨率足够,丝杠的热伸长或弹性变形也可能造成末端定位误差,此时需在缸体侧安装磁致伸缩位移传感器:
- 工作原理:利用两个磁场相交产生的扭转波时间差来计算活塞杆的精确位置。
- 卓越性能:分辨能力可达0.5μm,重复精度优于1μm。
- 内置结构:将波导管嵌入活塞杆内部,实现非接触式测量,无机械磨损,可靠性极高。
力传感器集成 在需要对输出推力进行精确控制的场合(如精密压装工艺),可在电动缸前端集成应变式力传感器,它通过在活塞杆端部设计测力盲孔,粘贴应变片并组成全桥电路,能够实时、动态地测量输出力值,为压力闭环控制提供关键的反馈信号。
伺服驱动系统:终端的决策大脑
伺服驱动器是电动缸的“大脑”,它集成了从信号处理到功率放大的全部核心算法,典型的三环控制系统(位置环、速度环、电流环)与电机编码器精密配合,实现高动态响应:
位置指令 → 位置环(P/PID)→ 速度环(PI)→ 电流环(PI)→ 功率放大 → 伺服电机
↑ ↑ ↑
位置反馈 速度反馈 电流反馈
(编码器) (差分计算) (采样电阻/霍尔)
现代伺服驱动器还集成了自整定功能,能够自动测量负载的惯量与摩擦参数,并智能调整PID增益,使电动缸在最佳动态特性下运行。STO(Safe Torque Off,安全转矩关闭) 功能已成为标配,确保在紧急停机时不会产生意外输出,保障人员与设备安全。
典型结构选型指南与核心公式
为了更直观地帮助您进行选型,我们总结了下表:
| 传动类型 | 推力范围 | 速度范围 | 定位精度 | 生命周期成本 | 推荐应用场景 |
|---|---|---|---|---|---|
| 同步带 | 5~2 kN | 0~3 m/s | ±0.1 mm | 低 | 高速分拣、点胶机、拾取与放置 |
| 滚珠丝杠 | 1~50 kN | 0~1.5 m/s | ±0.01 mm | 中 | 数控机床、六轴机器人、精密平台 |
| 行星滚柱丝杠 | 5~300 kN | 0~1 m/s | ±0.01 mm | 高 | 注塑机、冲压机、重型伺服压力机 |
选型核心公式与原则:
- 所需推力 (F) = 负载质量 (m) × (重力加速度 (g) + 最大加速度 (a))
- 有效行程 (S) = 目标行程 + 安全余量 (通常为20~50mm)
- 惯量匹配比:电机转子惯量 / 负载折算惯量 ≤ 3:1,这是兼顾系统响应速度与稳定性的黄金法则。
结构之美与未来展望
伺服电动缸的结构之美,在于它用精密的机械设计、嵌入式的传感技术、实时的伺服控制,将电能转化为受控的精准直线运动,从滚珠丝杠的微小滚珠到行星滚柱的重载逻辑,从导向套的摩擦管理到驱动器算法的毫秒级运算,每一个部件都在协同构筑着一座连接“工业肌肉”与“机器神经”的桥梁。
随着直驱技术(直线电机) 的成熟和智能状态监测(内置IMU与边缘计算) 的普及,未来的电动缸结构将更加简洁、智能且自我感知,但无论技术如何演进,深入理解其结构本质,始终是每一位工程师驾驭这项精密技术的唯一起点,希望本文能为您打开一扇认识伺服电动缸的窗口,为您的机械设计注入新的灵感与底气。
