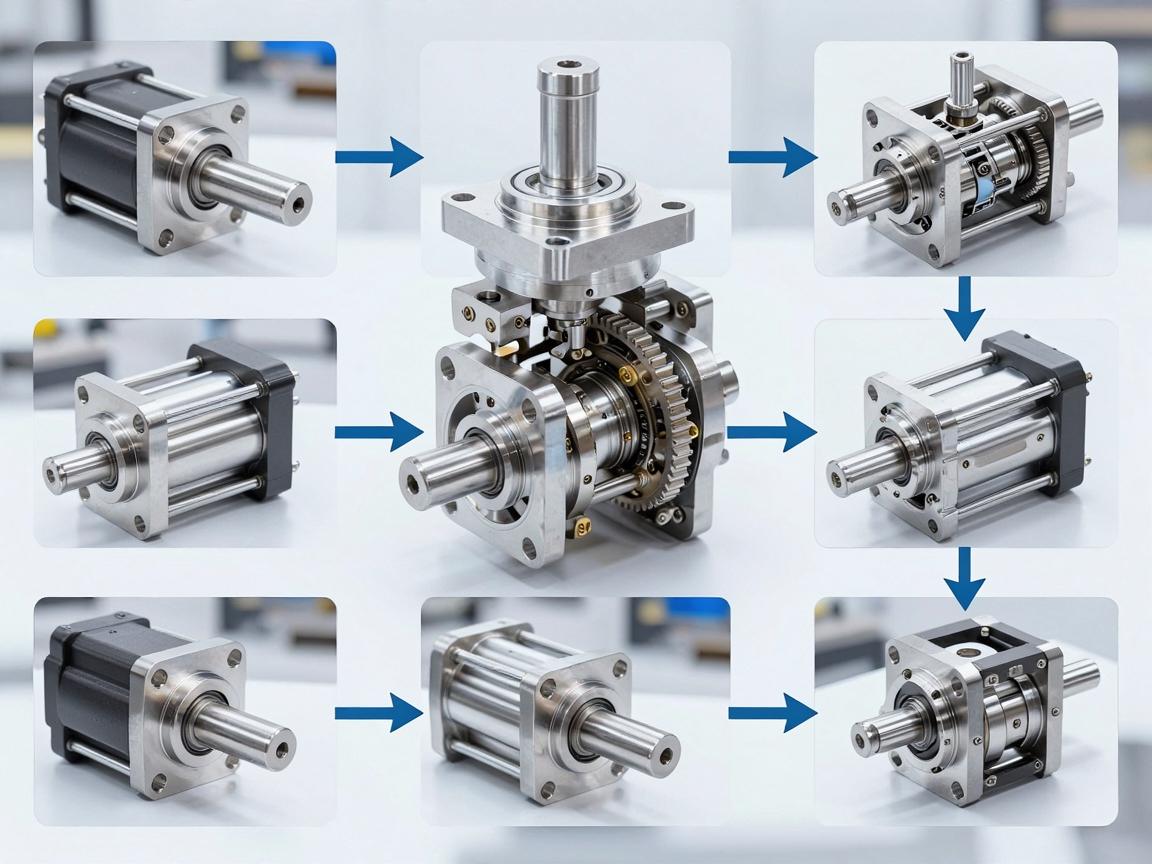

精密传动的核心，伺服电动缸结构与工作原理深度解析
伺服电动缸是精密传动的核心执行元件，其结构由伺服电机、同步带/减速轮、滚珠丝杠/行星滚柱丝杠及缸体组件高度集成，其工作原理为：伺服电机输出旋转扭矩，经传动机构减速增扭后，驱动丝杠旋转，进而通过螺母将旋转运动转化为推杆的直线运动，闭环控制下，内置编码器实时反馈位置与速度信号至驱动器，构成高精度位置环与速度环，实现微米级定位和精准推力控制，凭借高刚性、低摩擦和长寿命特性，该结构在自动化产线、机器人及航空航天等高端装备中实现了高动态响应与优异的重复定位精度。
在工业自动化加速向高精度、高柔性方向演进的今天，伺服电动缸正以不可逆转之势，逐步取代传统液压缸与气动缸，成为智能制造装备中的关键执行元件，从六轴机器人到半导体晶圆搬运，从新能源汽车电池压装到航空风洞测试，伺服电动缸凭借其出色的定位精度、可控的速度曲线和清洁高效的能源特性，构筑起现代工业的“机械骨骼”，本文将立足伺服电动缸的结构组成，剖析其各功能模块的设计逻辑与协同工作机制，力求为相关领域的工程技术人员提供系统而深入的技术参考。
从根本上讲,伺服电动缸是一种将伺服电机的旋转运动转化为直线运动的机电一体化执行装置，其标准结构可划分为五大核心模块：动力输入模块、传动转换模块、导向支撑模块、反馈检测模块以及壳体防护模块，与普通电动缸相比，伺服电动缸的差异化优势体现在“闭环控制”与“高刚性传动链”两大特征上，这不仅是性能指标的分水岭，更是其结构与选材设计的基本出发点。
动力输入模块：伺服电机与联轴器的精密配对
动力输入端的核心是交流伺服电机（通常为永磁同步电机），其输出的高动态扭矩通过联轴器直接传递至丝杠轴，在这一环节中，结构设计需重点考虑以下三个细节：
- 无间隙联轴器：采用波纹管联轴器或膜片式联轴器，以消除正反转瞬间的回程间隙，确保扭矩传递的相位一致性，该设计对于高频换向工况尤为关键，可显著提升轮廓加工精度。
- 电机法兰接口：采用ISO标准安装面（如F14、F16法兰），通过精密的定位止口保证电机轴与丝杠轴的同轴度控制在0.02mm以内，从而避免因径向偏载引发的丝杠磨损与振动。
- 制动器预留位：在垂直安装工况下，电机尾部需集成失电制动器，防止断电时负载坠落，结构上表现为电机非轴伸端的制动器安装凸台，其响应速度与静摩擦扭矩是选型时的关键参数。
传动转换模块：丝杠副的选型与结构布局
传动模块堪称伺服电动缸的“心脏”，其结构形式直接决定推力、速度与寿命等核心指标，根据应用场景的不同，主要分为以下三类结构：
滚珠丝杠传动式
该结构由丝杠轴、螺母及循环滚珠组成，其关键结构参数包括：
- 导程（Ph）：决定直线速度与推力之间的换算关系，导程越小，推力越大、速度越慢。
- 双螺母预紧结构：通过垫片或弹簧施加轴向预紧力，消除轴向间隙，将反向死区控制在微米级，确保高精度定位。
- 内循环/外循环方式：外循环（插管式）适用于大导程、高速工况；内循环（反向器式）则适用于小导程、紧凑空间的高刚性场景。
行星滚柱丝杠传动式
在重载或高速工况下,行星滚柱丝杠展现出显著优势，其由丝杠轴、多个带螺纹的滚柱及环形保持架组成，滚柱绕丝杠呈行星运动，多螺纹啮合使接触点数量远超滚珠丝杠，因而承载能力提升可达3倍以上，刚性极高，广泛应用于500kN以上的压装设备。
齿轮齿条传动式（特殊结构）
对于行程超过3米的重载场所,齿轮齿条结构更为适宜，电机经减速后驱动小齿轮，沿固定于缸体上的齿条直线行走，该结构在定位精度上有所取舍（约±0.1mm），但能有效控制成本与整体长度。
导向支撑模块：抗弯矩与抗旋转的机构保障
直线运动的稳定性取决于导向结构的合理设计,常见的导向形式包括：
- 内置式直线导轨：在缸筒内壁加工精密沟槽，安装微型循环滚珠导轨，可承受径向负载与倾覆力矩，适用于中等负载、高刚度要求的场合。
- 外部滑块导轨：在缸体两侧平行安装直线导轨副，滑块与输出推杆固定板相连，适用于行程长、侧向力大的工况，结构简单且便于维护。
- 花键轴导向：输出推杆采用花键结构并与花键套滑动配合，既可传力又能防止推杆旋转，适合需要输出端角向定位的精密工况。
对于高精度压装应用,导向结构还应配置间隙消除装置（如预压弹簧或碟簧片组），确保导向套与推杆间恒定的接触压力，避免微动磨损引发的间隙劣化。
反馈检测模块：从半闭环到全闭环的感知层
伺服电动缸的结构设计必须为传感器预留接口与装配空间,反馈系统的结构布局可分为三个层级：
- 电机编码器（半闭环）：安装于电机尾部，检测转子角度与转速，间接推算直线位置，精度受丝杠导程误差与热伸长影响，适用于一般精度要求的场合。
- 直线磁栅尺/光栅尺（全闭环）：沿缸体侧面安装，磁尺或玻璃尺固定于缸体，读数头安装于活动推杆侧板，该结构直接读取直线位置，分辨率可达0.1μm，但需配备防护罩以防切屑与冷却液污染。
- 力传感器（压力闭环）：集成于推杆前端或电机与丝杠之间，通常采用应变片式或压电式原理，实时反馈压装力，形成“位置-力”双环控制，在精密装配工艺中至关重要。
壳体与防护模块：密封、散热与结构刚性
- 高刚性铝合金/钢制缸体：采用一体拉制铝型材或焊接钢箱体，经时效处理消除内应力，并设计有纵横加强筋以抵消推杆反力引起的挠曲变形，确保长期运行的几何精度。
- 多层密封系统：推杆伸出端采用“防尘圈+U型密封圈+刮油片”的组合结构，有效阻挡尘埃、铁屑与切削液的侵入；通气孔安装呼吸器以平衡内腔气压，对洁净室应用，常采用不锈钢波纹管全包裹，防止颗粒物散发。
- 温度控制结构：大推力连续工况下会产生大量热量，缸体底部设计冷却水套或油冷回路，或内置PT100温度传感器实时监测丝杠温度，并通过伺服驱动进行热漂移补偿，保障长时间工作的精度稳定性。
结构设计的演进趋势
随着人形机器人、精密医疗设备等新兴领域的蓬勃发展，伺服电动缸的结构设计正经历三方面的变革：
- 高度集成化：将伺服驱动器与编码器读数电路集成于电机尾部，减少线束与外部干扰，形成“智能电动缸”，提升系统的整体性与可靠性。
- 轻量化与高功率密度：采用碳纤维缠绕缸筒、钛合金推杆等先进材料，同时优化丝杠螺旋升角与滚柱数量，实现单位重量下的更高推力输出。
- 自传感结构：在丝杠表面加工纳米级微纹理，通过激光干涉或电容感应实现“无编码器”的绝对位置反馈，极大缩短轴向尺寸，满足紧凑型应用需求。
伺服电动缸的结构绝非简单部件的堆叠,而是机械设计（刚度匹配）、传感技术（反馈采样）、材料工程（耐磨与轻量）与控制算法（前馈与补偿）的高度协同结果，深入理解其结构构成，是正确选型、高效维护与突破创新的基石——当伺服电机转动的一刹那，每一个滚珠的滚动、每一道密封的贴合、每一微米的反馈波动，都在精密结构的秩序中，转化为工业生产线上从容而精确的直线运动，随着结构拓扑优化与智能监测技术的深度融合，伺服电动缸必将在高端装备领域中，继续扮演不可替代的核心角色。
