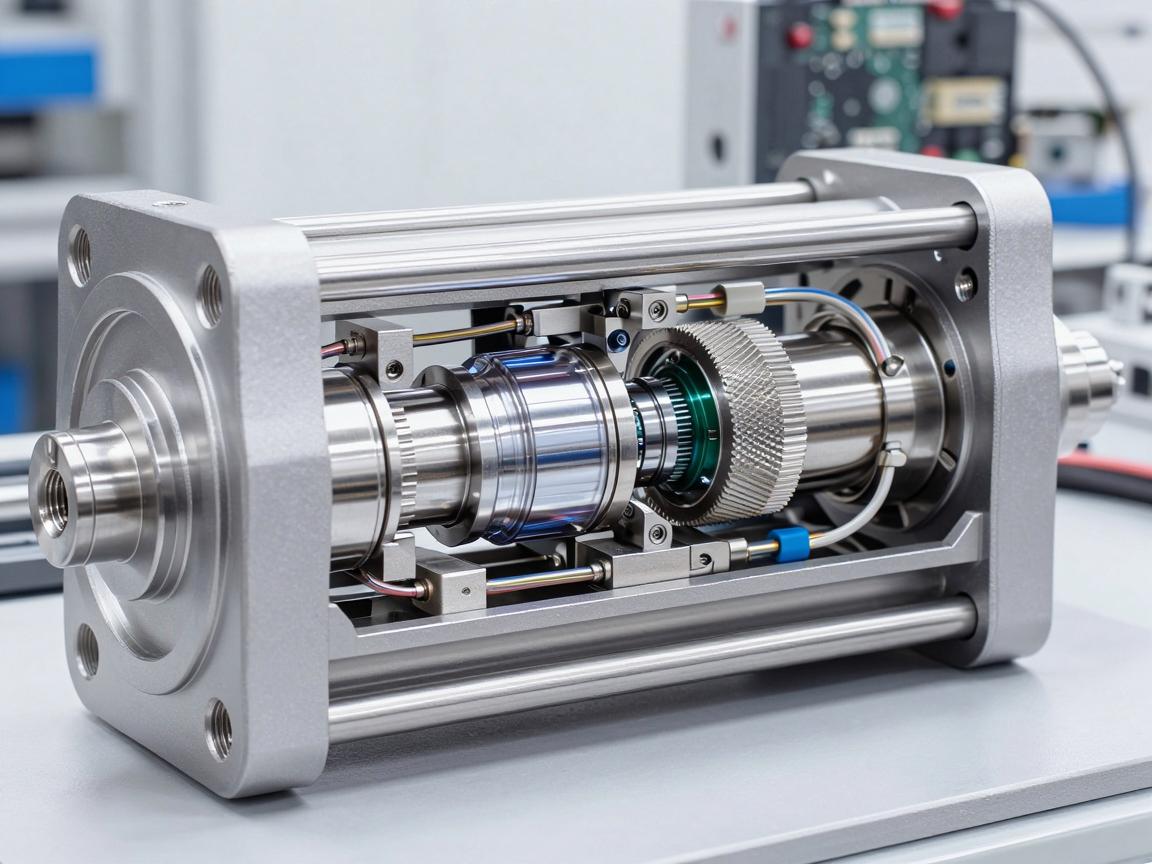

探秘伺服电动缸内部结构，精密传动与控制的核心解析
伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的精密直线运动单元,广泛应用于工业自动化、机器人、航空航天、医疗设备等领域，要真正理解其性能优势与选型要点，深入解析其内部结构至关重要，本文将从核心零部件入手，逐一拆解伺服电动缸的内部结构及工作原理。
伺服电动缸的动力来源于伺服电机,通常采用永磁同步伺服电机（PMSM），电机内部包含定子（线圈绕组）和转子（永磁体），通过编码器实现闭环控制，编码器实时反馈转子位置、速度及扭矩信息，确保运动精度达到微米级甚至更高，伺服电机的高响应特性（如加速度可达数倍重力加速度“g”）是电动缸实现高速、高加减速运动的基础。
传动机构：丝杠与螺母副
传动机构是伺服电动缸将旋转运动转化为直线运动的关键部件,常见类型包括：
-
滚珠丝杠：通过滚珠在丝杠与螺母之间的滚动接触，大幅降低摩擦系数（约0.003），传动效率高达90%以上，适用于高精度、低磨损场景，如精密装配、检测定位等。
-
行星滚柱丝杠：采用多个滚柱替代滚珠，接触面积更大，承载能力和寿命均优于滚珠丝杠，适用于重载、高频、高速工况，如压装、冲压、锻压设备。
-
梯形丝杠：成本较低，但摩擦大、效率低（约30%–50%），主要用于对精度和寿命要求不高的低速场合。
为提升可读性,建议在正文中配图说明三种丝杠的结构差异与应用场景（如原文所示的图片位置可保留）。
导向与支撑结构：保证运动稳定性
电动缸内部需安装直线导轨、轴承或滑动衬套，以承受径向负载、偏载和侧向力，确保丝杠及活塞杆的直线运动精度，典型结构包括：
- 直线导轨：提供高刚性、高导向精度，适用于高速运动场景。
- 轴承支撑：丝杠两端通常配备角接触球轴承或深沟球轴承，承受轴向推力并减少轴向间隙。
- 活塞杆/推杆：通常由高强度合金钢制成，表面镀硬铬或涂覆耐磨涂层，既传递推力又承受外部负载。
减速机构：优化扭矩与速度匹配
在部分大推力或低速高精度场景中,电动缸内部可集成行星减速器或谐波减速器，减速器可提升输出扭矩，同时降低对电机转速的要求，使系统在低转速下即可达到所需推力，避免电机长期工作在极低转速区域导致的发热与效率下降。
密封与防护系统：适应恶劣环境
伺服电动缸内部必须配备可靠的密封系统,以防止尘埃、切屑、冷却液等污染物侵入，主要防护措施包括：
- 防尘密封圈：位于前端盖与推杆之间，常采用聚氨酯或氟橡胶材质。
- 唇形密封：保护丝杠螺母区域，防止润滑脂泄漏与外部杂质侵入。
- 排气与呼吸装置：防止内部气压变化导致密封失效。
- 不锈钢护套或折叠防尘罩：适用于焊接、打磨、海洋等恶劣环境。
传感器与反馈系统：闭环控制的神经末梢
内部结构通常集成多种传感器,以实现精密控制与状态监测：
- 磁性开关/霍尔传感器：检测极限位置，防止过行程撞击。
- 光栅或磁栅尺：直接测量推杆直线位移，实现全闭环位置控制。
- 温度传感器：监测电机或丝杠温度，防止过热损坏。
- 力传感器（可选）：实时反馈推力，适用于压力控制应用场景。
连接与安装接口
电动缸通常通过法兰、耳轴、脚座或后铰接等方式安装，内部结构设计时会预留电缆走线槽，合理布置电机、编码器及传感器线缆，防止运动过程中产生缠绕或磨损。
伺服电动缸的内部结构是机械、电气、控制与材料等多学科的精密集成体，从伺服电机到丝杠螺母，从轴承导轨到密封防护，每一处零部件都直接决定了电动缸的推力、精度、寿命与可靠性，唯有深入理解其内部结构，才能在选型、调试及维护中做出科学决策，充分发挥其在高动态自动化应用中的核心价值。
