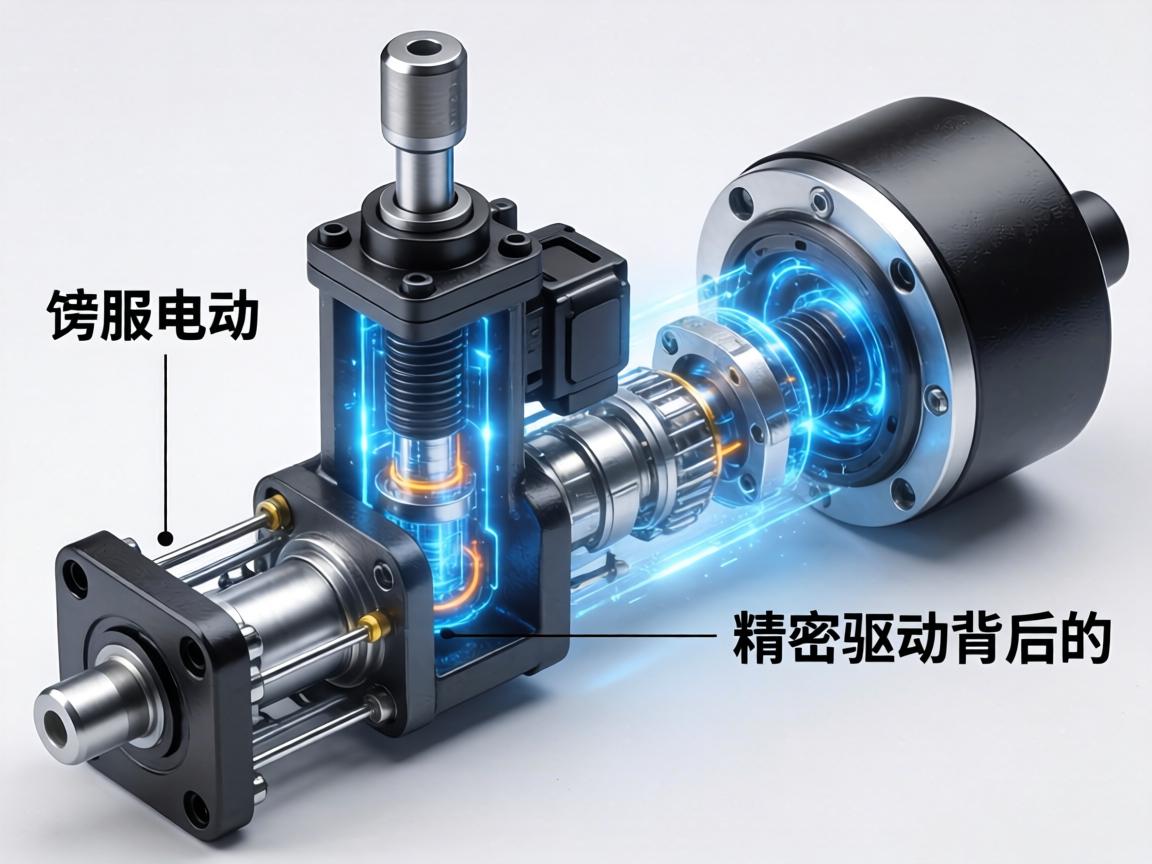

伺服电动缸，精密驱动背后的结构解析
伺服电动缸是一种集成了伺服电机、精密传动机构与反馈控制系统的机电一体化驱动装置，其核心结构通常包括伺服电机、高精度滚珠丝杠或行星滚珠丝杠传动副、高强度缸筒以及内置的位置/力传感器，电机接收控制信号产生精确旋转，通过同步带或联轴器驱动丝杠，将旋转运动转化为丝杠螺母的直线往复运动，从而推动负载，闭环控制系统实时监测位置、速度与推力，并与指令对比进行动态调整，实现了微米级定位精度、高速响应与稳定推力输出，该结构紧凑、传动刚性强，在自动化生产线、仿真测试、精密加工等领域成为替代传统液压与气动系统的理想解决方案。
在现代工业自动化、航空航天、精密测试等领域，一个核心驱动部件正发挥着日益关键的作用——伺服电动缸，它将伺服电机的旋转运动，转化为精确、可靠的直线运动，实现高精度、高效率的动力输出，其卓越性能的根基，在于精巧而稳固的内部结构，本文将深入剖析伺服电动缸的典型构造，揭示其如何成为精密驱动领域的核心执行元件。 一台典型的伺服电动缸并非简单部件的堆砌，而是一个高度集成的模块化系统，其结构可清晰划分为五大核心部分：驱动单元、传动单元、执行单元、支撑单元与反馈单元，这五大单元协同运作,共同决定了电动缸的性能边界。
驱动单元：动力之源
驱动单元的核心是伺服电机，它如同系统的“心脏”，接收控制指令，提供精确的转速与扭矩输出，伺服电机的高响应性、宽调速范围及强过载能力，直接赋予电动缸快速启停、精准定位的潜力，电机与传动机构的连接方式通常分为直连式与平行式,直接影响整缸的紧凑性与结构刚性。
传动单元：运动转换之桥
传动单元是将旋转运动转换为直线运动的“桥梁”，也是结构设计的精髓所在,主要分为以下两种类型：
- 丝杠传动：目前最主流的方式。行星滚柱丝杠凭借高刚性、高承载与长寿命的优势，在重载、高频及高精度场合占据主导；滚珠丝杠则在成本与性能之间取得良好平衡，广泛应用于中高端工业领域，丝杠的精度等级（如C3、C5）直接决定电动缸的定位精度。
- 同步带传动：通过同步带轮与皮带传递动力，可实现电机与缸体的平行布置，显著减小轴向安装尺寸,适用于对安装长度有严格限制的场景。
执行与支撑单元：力量输出与骨骼
- 执行单元：主要包括缸筒与活塞杆（推杆），缸筒作为主体结构，内部容纳丝杠及螺母组件；活塞杆在导向机构的约束下进行高刚性直线往复运动，对外输出推力或拉力，其端部通常配备标准化安装接口（如鱼眼接头、螺纹端）。
- 支撑单元：包括前、后端盖与导向机构，构成电动缸的“骨骼”，确保整体结构稳固与密封，高性能的导向轴承（如角接触球轴承）与活塞杆导向套（或直线轴承）尤为关键，它们共同承受径向力与弯矩，保障活塞杆运动平稳、无晃动,是实现高重复定位精度的结构基础。
反馈单元：系统之“眼”
为实现闭环控制，伺服电动缸必须集成位置反馈装置，高分辨率的绝对值编码器或多圈编码器通常内置于伺服电机尾部或丝杠末端，实时精确检测活塞杆的实际位置，并将信号反馈至控制器，形成闭环控制，从而消除累积误差,确保精准定位。
辅助结构与发展趋势
限位开关（机械式或磁性）提供安全行程保护，防尘罩（如波纹管）有效防止污染物侵入，润滑系统则保障长期运行顺畅，现代伺服电动缸在结构设计上正朝着一体化、智能化方向演进：将伺服驱动器、控制器与缸体深度融合，形成“智能电动缸模块”；采用轻质材料（如铝合金缸筒）与优化散热设计,在提升性能的同时实现轻量化与紧凑化。
伺服电动缸的结构，是一场关乎精度、刚性与可靠性的精密工程，从伺服电机的动力输出，到丝杠副的精妙转换，再到导向机构的稳固支撑，每一环节都紧密衔接、环环相扣，理解其内部结构，不仅有助于正确选型与应用，更能洞察现代精密驱动技术的发展脉络，随着工业4.0的持续推进，结构持续优化的伺服电动缸，必将在更多需要“精准之力”的领域,扮演不可替代的核心角色。
