精密传动的核心，伺服电动缸结构解析与应用
伺服电动缸是精密传动的核心执行元件，其结构主要由伺服电机、高精度滚珠丝杠或行星滚子丝杠、同步带轮、缸体及内置传感器组成，伺服电机直连或通过联轴器驱动丝杠旋转，将旋转运动转化为推杆的直线运动，实现高刚度、高定位精度与低摩擦，内置编码器与力传感器可实时反馈位置与推力，构成闭环控制，关键应用领域涵盖工业自动化（如六自由度平台、多轴联动机械手）、新能源汽车电池压装、半导体晶圆搬运、医疗手术机器人与航空航天模拟测试，其核心优势在于零背隙、长寿命（可达数千万次往复）以及可控的平稳出力，特别适用于对动态响应与重复定位精度有严苛要求的场景。
在现代工业自动化领域,伺服电动缸凭借其高精度、高效率以及环保特性，正逐步取代传统的气缸和液压缸，成为执行机构中的“新宠”，作为集伺服电机、滚珠丝杆、缸体及控制系统于一体的精密传动装置，伺服电动缸的结构设计直接决定了其性能优劣与适用场景，本文将从结构组成、工作原理及不同工况下的设计特点出发，深入解析伺服电动缸的核心技术。

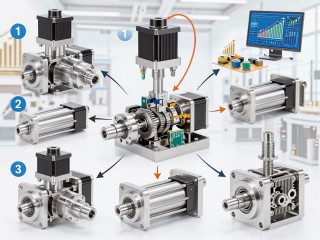

伺服电动缸的核心结构可概括为“电机驱动 + 丝杆传动 + 缸体导向”三大模块，具体而言，主要包括以下几个关键部件：
-
伺服电机
作为动力源，伺服电机通过编码器反馈实现转速与位置的精确控制，常见类型包括交流伺服电机与直流无刷电机，前者在工业领域应用更广，后者则在小型化、低功耗场景中更具优势。 -
联轴器或同步带传动机构
电机输出轴与滚珠丝杆之间通常通过联轴器直接连接，以减少传动间隙，如需改变传动方向或实现减速增矩，也可采用同步带轮或齿轮传动结构。 -
滚珠丝杆副
作为伺服电动缸的“心脏”，滚珠丝杆将电机的旋转运动转化为推杆的直线运动，其导程精度、预紧方式及润滑条件直接影响整体传动精度与使用寿命，高精度应用（如半导体设备）常采用研磨级丝杆，而通用自动化场合则多用轧制级丝杆。 -
缸体与导向机构
缸体多采用高强度铝合金或钢制材料，内部安装直线导轨或滑动衬套，确保推杆运动时具备足够的刚性与导向精度，部分结构采用双导轨或四导轨布局，以承受较大侧向力。 -
推杆与连接头
推杆前端可根据负载需求定制为法兰、球铰或螺纹连接，便于与外部机构装配，推杆内部常预留安装行程开关或接近传感器的位置，便于实现极限保护。 -
编码器与限位开关
编码器集成于电机尾部，实时反馈位置信号；限位开关安装于缸体两端，防止推杆超出机械安全范围。
伺服电动缸的常见结构形式
根据应用场景的不同,伺服电动缸的结构设计也呈现出多样性：
-
直连式伺服电动缸
电机与丝杆通过联轴器直接相连，结构紧凑、传动效率高（可达90%以上），适合空间有限且要求快速响应的场合，缺点在于电机重量直接作用于缸体，在大推力场景下需加强支撑结构。 -
折返式伺服电动缸
电机平行于缸体安装，通过同步带或齿轮箱传递动力，可有效缩短整体长度，适合纵向空间受限的设备，但同步带存在弹性形变，精度略低于直连式。 -
内置推杆式电动缸
丝杆螺母与推杆一体化设计，推杆内部中空，可作为进气管路或传感器线缆通道，广泛应用于食品包装、医药等对洁净度或防尘要求较高的场合。 -
多级伸缩式电动缸
通过多段推杆嵌套实现长行程与短缩回尺寸的兼顾，常用于舞台升降、车辆尾板等安装空间有限但需大行程的特殊设备。
结构设计中的关键技术细节
-
预紧与背隙控制
滚珠丝杆的预紧方式包括双螺母预紧与单螺母加大钢球预紧，可有效消除轴向间隙，高精度电动缸的重复定位精度可达±0.01mm。 -
润滑与密封
丝杆与导轨长期运行需保持良好润滑，常见方式包括脂润滑与稀油润滑，密封件通常采用防尘圈与油封组合结构，防止粉尘、冷却液等杂质侵入丝杆螺旋副。 -
散热与抗过载
大推力或高频动作时，电机与丝杆会产生热量，部分高端电动缸在缸体外增加散热翅片或强制风冷结构，并内置温度传感器以监测并预防过热。 -
动态刚度与结构共振
在高加减速应用中，推杆伸出长度较长时易发生横向振动，设计时需考虑推杆的临界速度，必要时采用碳纤维推杆或增加支撑导轨以提升系统刚度。
典型应用场景的结构适配
- 工业机器人第七轴：采用折返式电动缸配合高刚性底座，实现长距离直线移动，同时保证运行平稳。
- 医疗注射泵：使用微型直连式电动缸与精密研磨丝杆，实现微升级液体定量输送，推杆行程通常为几十毫米，对响应速度与微小推力控制要求极高。
- 重型压力机：采用双电机冗余驱动的大推力电动缸，配备加强型缸体与内置缓震结构，推力可达数十吨，替代传统液压系统。
伺服电动缸的结构设计是一项系统工程,融合了电机控制、精密机械、材料科学与热管理等多学科知识，从标准化的直连式到高度定制化的多级伸缩式，每一种结构创新，都是为了在特定约束条件下实现更高的力/力矩密度、更长的使用寿命以及更精确的控制，随着伺服驱动技术向着小型化、高能效与智能化方向持续发展，伺服电动缸的结构也将不断演进，为智能制造提供更加可靠的“执行骨架”。
