探秘伺服电动缸，精密动力核心的内部结构解析

伺服电动缸是一种将伺服电机旋转运动转化为直线运动的精密装置，其核心结构主要包括伺服电机、高精度滚珠丝杠和缸体，伺服电机作为动力源，通过联轴器驱动滚珠丝杠旋转；丝杠螺母则将旋转运动转换为精确的直线位移，推动活塞杆伸出或缩回，内部通常配备高精度轴承、导向机构与位置反馈传感器（如编码器），确保运行平稳、定位精准且响应迅速，整体采用模块化设计，结构紧凑，兼具高刚性、高效率与长寿命，是实现自动化设备精密直线控制的关键动力执行元件。

在工业自动化、航空航天、精密制造等高端领域，伺服电动缸作为将旋转运动转化为精确直线运动的关键执行元件，正发挥着日益重要的作用，它融合了伺服电机的高精度控制能力与机械传动系统的可靠性与刚性，其卓越性能的背后，隐藏着精巧而高效的内在结构设计，本文将深入解析伺服电动缸的内部构造，揭示其如何实现高精度、高响应与高负载能力的协同统一。

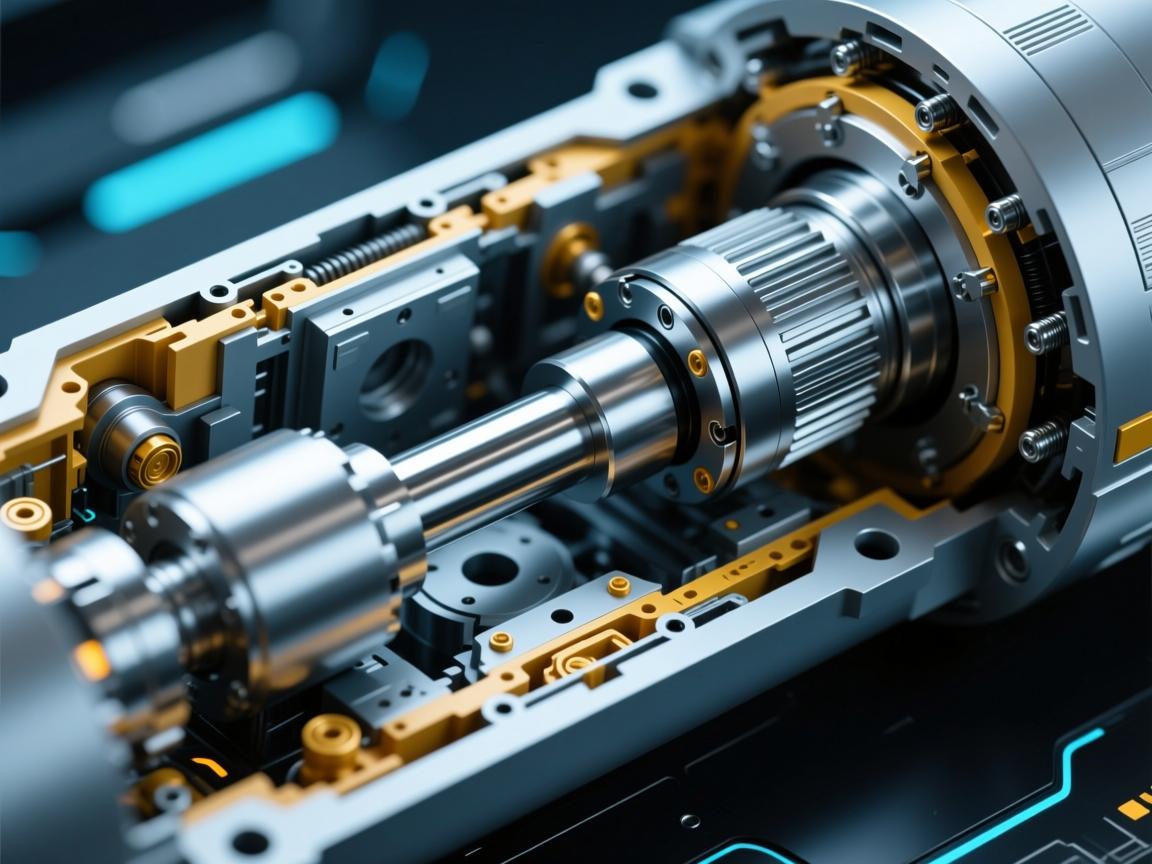

伺服电动缸可视为一个高度集成的机电一体化系统，主要由驱动系统、传动系统和反馈系统三大部分协同工作,共同完成精准的动力传递与运动控制。

• 驱动系统——动力核心
  系统的动力来源于伺服电机，它接收控制器的指令信号，精确输出所需的转速与扭矩，电机通常通过高刚性、无背隙的联轴器与传动部件连接，确保动力传递高效且精准，部分先进设计采用“直连式”或“内置式”结构，将电机转子直接套接在丝杠上，大幅缩减轴向尺寸,提升结构紧凑性与响应速度。



• 传动系统——运动转换枢纽
  该系统负责将旋转运动转化为直线运动，是电动缸的“机械心脏”,主要包括以下关键组件：

  • 精密丝杠机构：滚珠丝杠传动效率高、运行平稳，适用于高速轻载场合；行星滚柱丝杠则具备更强的承载能力、更高的刚性及更长的使用寿命，常用于重载、高冲击的严苛环境。
  • 传动辅助部件：在某些布局中，为优化空间或匹配转矩转速，会采用高强度同步带或齿轮组进行传动与减速。
  • 导向与支撑机构：在承受侧向力或要求高直线精度的应用中，内部常集成直线导轨或滑动轴承，确保推杆严格沿轴向运动,避免偏载与磨损。
  • 缸体与推杆：缸筒作为主体承力结构，容纳所有内部组件；推杆与丝杠螺母相连，输出直线推力与位移，其表面多经过硬化、镀铬等处理，兼具耐磨、抗腐蚀与自润滑特性。

• 反馈系统——精度保障之眼
  该系统是实现闭环控制、保证定位精度的关键。伺服电机尾部集成的高精度编码器实时检测电机轴角位移，并通过控制系统换算为推杆的直线位置信息，实现位置闭环，部分高端电动缸还会额外配置直线位移传感器，直接测量推杆实际位移，构成全闭环控制，进一步消除传动误差,提升定位精度与重复性。

辅助结构：确保稳定运行与长久耐用

除核心系统外，一系列辅助结构对电动缸的可靠性、安全性及使用寿命同样至关重要：

• 制动装置：在断电或静止状态下自动锁止丝杠，防止负载滑动,保障设备与人员安全。
• 限位与缓冲机构：通过机械或电子限位开关设定行程范围，结合末端缓冲装置,避免硬冲击对缸体结构造成损伤。
• 冷却与密封系统：针对持续高负载运行，可配备风冷、水冷等散热结构；高品质密封圈（如斯特封、格莱圈）和防尘罩有效隔绝粉尘、油污与切屑,维持内部清洁与润滑状态。

结构形态：模块化与一体式设计

根据应用需求与集成程度,伺服电动缸主要分为两种典型结构：

• 模块化结构：电机、驱动器、丝杠、缸体等组件相对独立，便于维护、更换与功能调整,具备较高的系统灵活性。
• 一体式结构：高度集成化设计，结构紧凑、刚性好、防护等级高，适用于空间受限或环境恶劣的场合,但维护相对复杂。

伺服电动缸的内部，是一个集精密机械、智能控制与高效驱动于一体的微缩技术世界，每一处设计细节——从丝杠的选型与热处理，到编码器的分辨率与抗干扰能力；从导向机构的布局优化，到密封组件的材质与工艺——都直接影响其整体性能表现，深入理解其内部结构，不仅有助于进行科学选型与高效应用，更能让我们体会到现代工业装备如何通过机电深度融合，将无形的控制信号转化为稳定、精准、可靠的直线动力,持续推动高端制造向更高水平迈进。

---
