探秘伺服电动缸，精密驱动背后的内部结构解析
伺服电动缸是一种将伺服电机的旋转运动转化为精确直线运动的机电一体化装置，其核心内部结构通常包含伺服电机、高精度滚珠丝杠或行星滚珠丝杠、高强度缸筒、精密轴承以及内置的位置反馈传感器（如编码器），电机接收控制信号驱动丝杠旋转，螺母将旋转转化为直线位移，推动活塞杆伸出或缩回，整个系统在闭环控制下运行，传感器实时反馈位置信息，与控制器形成闭环，从而实现微米级的高精度定位、高速响应以及稳定的推力输出，这种紧凑、高效的结构设计，使其在自动化、半导体、航空航天等需要精密直线驱动的领域发挥着关键作用。

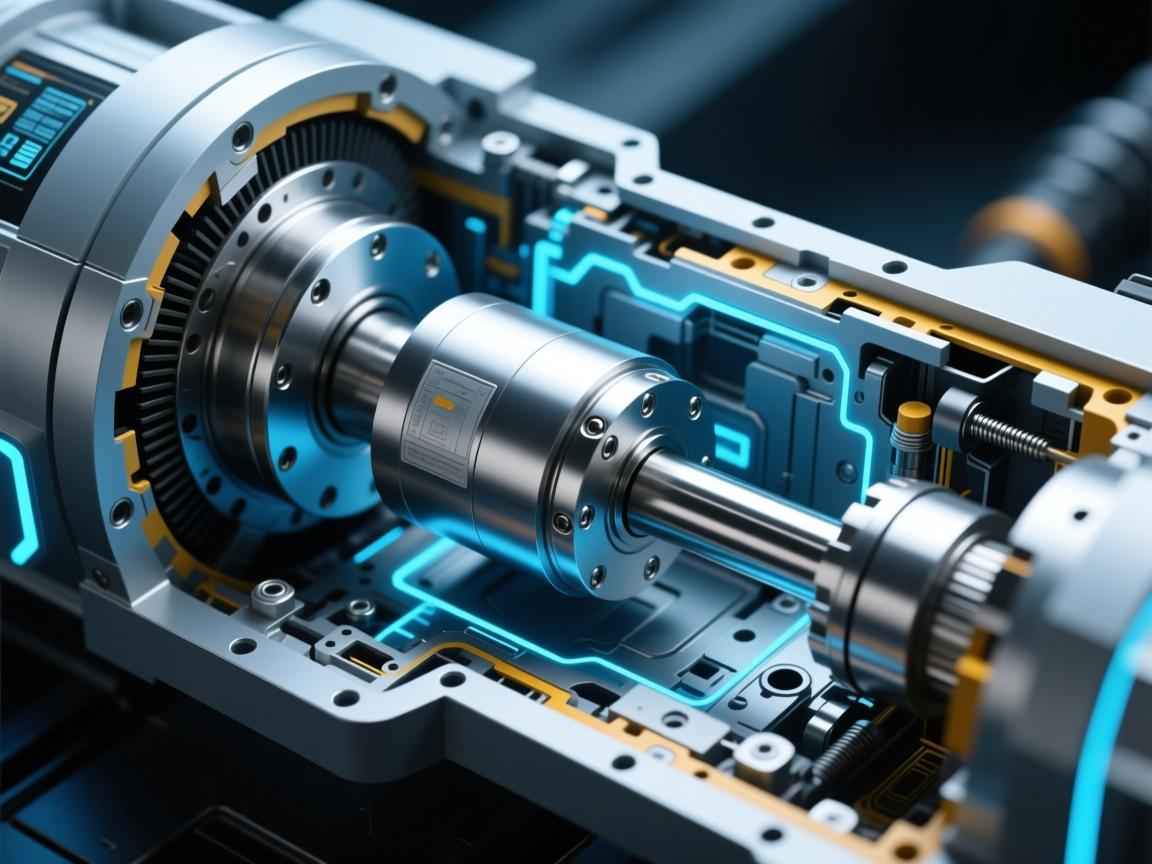

伺服电动缸作为现代自动化设备中的核心执行元件，以其高精度、高效率和高可靠性的特点，在工业机器人、精密机床、航空航天等领域发挥着不可或缺的作用，其卓越性能的实现，离不开内部精妙而严谨的结构设计，本文将深入伺服电动缸的内部构造，逐一解析其核心组成部分。 伺服电机是伺服电动缸的“动力心脏”，负责接收控制系统的指令信号，精确调节输出的转速、转矩和转角，目前普遍采用永磁同步伺服电机，具备响应迅速、控制精准、过载能力强等优势，电机尾部通常集成高精度编码器，可实时反馈转子位置信息，形成闭环控制,这也是电动缸能够实现微米级重复定位精度的关键基础。
关键传动部件：精密滚珠丝杠
将电机的旋转运动转化为直线运动的核心传动装置是滚珠丝杠副，它由丝杠、螺母和滚珠组成，通过伺服电机驱动丝杠或螺母旋转，借助滚珠的循环滚动，实现高效、低摩擦的直线运动，与传统的梯形丝杠相比，滚珠丝杠传动效率可达90%以上，且定位精度更高、使用寿命更长，在安装方式上，电动缸通常采用电机与丝杠直连结构，或通过同步带、齿轮等传动形式进行连接。
承载与导向机构：缸筒与导向组件
缸筒作为电动缸的主体外壳，不仅承载内部所有零部件，还为其提供稳定的安装基准，内部的导向组件通常采用高刚性直线导轨或导向轴承，确保与螺母相连的推杆在直线运动过程中能够承受径向力和侧向力矩，有效防止卡滞与异常磨损，从而保证运动过程的平稳性与结构刚性，部分电动缸还会在外部集成防转机构,以限制推杆的自转。
运动反馈核心：内置位移传感器
为实现全闭环控制，高端伺服电动缸内部常集成位移传感器，如磁栅尺或光栅尺，这类传感器直接测量推杆的实际直线位移，并将信号实时反馈至驱动器，相比仅依赖电机编码器反馈的半闭环系统，内置位移传感器能够有效消除丝杠热伸长、传动背隙等因素引起的误差，实现真正的绝对位置控制,大幅提升系统的精度与可靠性。
辅助与支撑结构
- 轴承系统：前后端支撑轴承负责承受轴向与径向载荷，保障丝杠运转平稳。
- 限位与缓冲：内部通常设有机电限位开关或可通过程序设定的软限位，防止运动过冲；部分电动缸在缸体两端还装有缓冲垫，以减少终端冲击。
- 防尘与密封：推杆出口处配备防尘圈与密封件，有效阻挡灰尘、切屑等杂质进入缸体内部，同时保持润滑，适应各类恶劣工况。
- 制动装置：在垂直安装或需安全定位的应用场合，电机常集成制动器，在断电时自动锁轴,防止负载下滑。
集成化核心：伺服驱动器与控制器
现代伺服电动缸正朝着高度模块化与一体化的方向发展，其“智能大脑”——伺服驱动器，常直接安装在电机后端或缸体上，构成紧凑的“电缸模组”，该驱动器集成了运动控制、功率放大、信号处理及通信接口（如 EtherCAT、PROFINET 等），可接收上层指令，驱动电机运行，并实时处理编码器与光栅尺的反馈信号,实现复杂轨迹的高精度控制。
伺服电动缸并非简单的机械拼装，而是伺服电机、精密丝杠、传感反馈与智能驱动系统的高度融合，其内部结构环环相扣，每一部件的精密设计与协同工作，共同铸就了电动缸快速、精准、可靠的直线运动性能，随着机电一体化技术的持续发展，伺服电动缸的结构正朝着更紧凑、更智能、更易用的方向演进,不断推动工业自动化向更高水平迈进。
