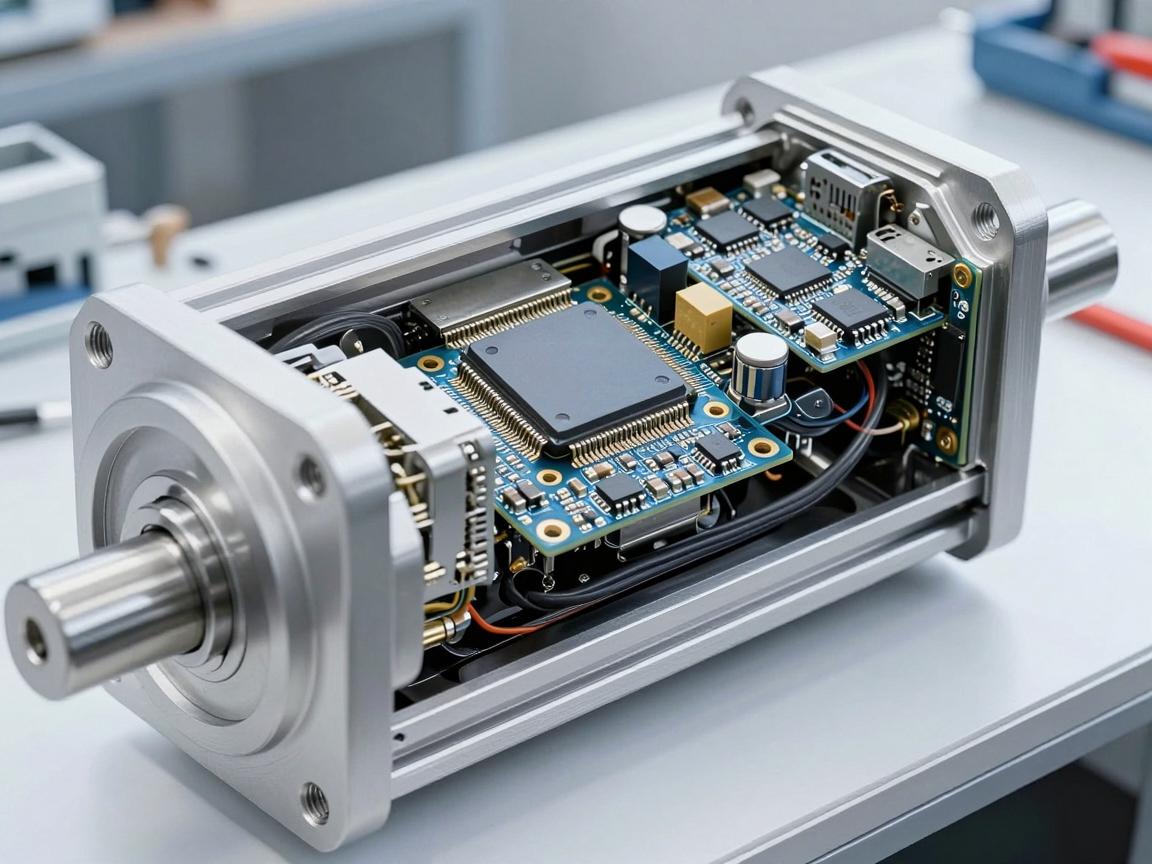

精密驱动之芯，伺服电动缸内部结构深度解析
本摘要深度解析伺服电动缸内部结构，其核心在于将伺服电机与精密丝杠（通常为滚珠丝杠或行星滚柱丝杠）直接集成，构成“精密驱动之芯”，电机转子驱动丝杠旋转，通过高刚性联轴器或同步带传动，带动螺母及内置活塞杆进行精准的直线运动，缸体内部集成了高精度编码器实现闭环位置控制，并配备导向轴承与润滑系统以确保高速、高负载下的平稳运行，这种紧凑的一体化设计，将旋转运动高效转化为线性推力，具有定位精度高、推力大、寿命长等特点，是自动化设备实现精准、节能、长寿命驱动的核心执行元件。
在工业自动化浪潮的推动下,伺服电动缸凭借其高精度、高效率与高可靠性的卓越特质，正逐步取代传统的液压与气动系统，成为精密运动控制领域的核心执行元件，这颗驱动着无数自动化设备的“动力心脏”，其内部究竟隐藏着怎样精妙的结构？电能又是如何被精准地转化为直线运动的？本文将带您深入伺服电动缸的内部世界，一探究竟。
整体结构概览
伺服电动缸本质上是一种将伺服电机的旋转运动,通过传动机构高效转换为直线运动的模块化驱动装置，其内部结构可划分为四大核心系统：动力源系统、传动转换系统、支撑导向系统以及实现闭环控制的反馈检测系统。
从外观上看,伺服电动缸通常呈圆柱形或方形封闭壳体，一端连接伺服电机，另一端则伸出可伸缩的活塞杆（或推杆），其精密的密封设计，确保了内部部件免受外界粉尘、油污及湿气的侵蚀，保障了长期运行的稳定性。
动力源系统：伺服电机——驱动核心
伺服电动缸的“大脑”与“心脏”是其内置或外置的伺服电机，与普通电机不同，伺服电机内置了高分辨率编码器，能够实时反馈转子的位置、转速与转矩信号，从而实现精准的闭环控制。
- 永磁同步电机：这是当前伺服电动缸的主流选择，它采用高性能钕铁硼永磁体，具备体积小、转矩大、响应速度快的显著优势。
- 编码器：通常安装在电机尾部，多为光电或磁电式，分辨率可达每转数千乃至数万脉冲，它将电机的实时位置信号反馈给驱动器，是闭环控制的关键一环。
- 制动器（选配）：在垂直升降等需要断电自锁的场合，电机可集成电磁制动器，当电源切断瞬间，制动器会迅速抱紧转子，有效防止负载坠落，确保安全。
传动转换系统：旋转与直线运动的转换
伺服电机输出的是旋转运动,而我们需要的是直线推拉，这一关键转换任务由传动系统完成，根据精度与负载需求的不同，主要有以下三种传动形式：
滚珠丝杠传动（主流选择）
这是伺服电动缸中最经典的传动方式,由滚珠丝杠与滚珠螺母精密配合而成。
- 工作原理：伺服电机通过联轴器或同步带驱动滚珠丝杠旋转，丝杠旋转时，滚珠在丝杠与螺母之间的螺旋滚道内滚动，从而带动螺母沿丝杠轴向做直线运动。
- 关键部件：
- 滚珠丝杠：通常为高精度研磨级或冷轧级，精度等级分为C3、C5、C7等，丝杠表面经过淬硬与磨削处理，以确保低摩擦与长久的使用寿命。
- 滚珠螺母：内部密布循环的钢球，钢球在滚道内循环，实现了“滚动摩擦”替代“滑动摩擦”，传动效率可达90%以上。
- 特点：高精度（可达微米级）、高效率、低背隙（采用预压螺母后，反向间隙可控制在0.01mm以内）。
行星滚柱丝杠传动（高精重载之选）
当负载极大（数吨级）或要求极高寿命时，滚珠丝杠的接触应力会达到极限。行星滚柱丝杠成为更优选择。
- 结构差异：它采用多个螺纹滚柱代替了滚珠，滚柱与丝杠、螺母之间为线接触，而非点接触，使承载能力提升数倍。
- 优势：具备极高负载能力、超长使用寿命、极佳的刚性与抗冲击能力，其主要缺点是成本较高。
同步带传动（高速轻载方案）
在一些对精度要求不高、但需要极高速度的应用中，可以采用同步带与直线导轨的组合。
- 原理：伺服电机驱动同步带轮，带动安装在同步带上的滑块做直线运动。
- 适用场景：适用于高速搬运（如包装机械）、长行程、低负载场合，这种结构通常被称为“电动缸”的一种变体（如皮带式模组），但从严格意义上讲，其内部结构与丝杠式电动缸有本质区别。
支撑导向系统：直线运动精度的保障
传动系统提供了动力与位移,但如果没有可靠的支撑与导向，活塞杆在受力时会发生偏转或抖动，支撑导向系统是保证输出精度与刚性的关键。
- 轴承系统：
- 丝杠支撑轴承：通常采用成对安装的角接触球轴承，用以承受巨大的轴向推力（推拉负载）与径向力，轴承的预紧程度直接决定了丝杠的轴向刚度。
- 电机端轴承：支撑电机转子平稳旋转。
- 导向机构：
- 直线导轨（主流）：在电动缸壳体内部安装一对高精度直线导轨，导轨滑块与活塞杆连接，导轨的滚动滑块提供了极高的径向刚度与运动平稳性。
- 滑动轴承（铜套/油封）：在一些小型或低成本电动缸中，采用铜基粉末冶金滑动轴承或PTFE自润滑轴承，这种导向方式成本较低，但精度与寿命不及导轨导向。
- 缸体与活塞杆：
- 缸体：通常采用高强度铝合金或钢制型材，表面经过硬质阳极氧化处理，以提供优异的耐腐蚀性与刚性。
- 活塞杆：表面经过高频淬火、镀硬铬（或更先进的DLC涂层），使其具备耐磨、防锈、低摩擦的特性，对于重载场合，活塞杆内部可能采用空心结构以减轻重量。
反馈检测系统：实现闭环控制的“眼睛”
伺服电动缸之所以能实现高精度控制,关键在于其拥有精确的反馈机制，除了电机后端的旋转编码器外，许多高精度电动缸还会增加直线反馈系统。
- 光栅尺：安装在缸体外部或内部，直接读取活塞杆的绝对位置（而非电机转子的旋转位置），这可以彻底消除丝杠反向间隙、弹性变形及温度膨胀带来的误差，将重复定位精度提升至±1μm以内。
- 磁栅尺：成本相对较低，抗污染能力强，特别适用于有油污或粉尘的恶劣环境。
辅助密封与润滑系统
- 密封件：电动缸的活塞杆出口处安装有防尘密封圈（如骨架油封），防止外部杂质进入缸体内部，内部还需设置刮油环，确保丝杠与螺母得到良好润滑。
- 润滑系统：滚珠丝杠与导轨通常采用锂基润滑脂（如Shell Gadus S2）进行长效润滑，部分高端电动缸还会预留自动润滑接口，方便接入集中润滑装置。
从结构看未来：伺服电动缸的发展趋势
伺服电动缸的内部结构,是精密机械、电机控制与材料科学的融合结晶，从基础的滚珠丝杠，到应对极端工况的行星滚柱丝杠；从传统的旋转编码器，到直接测量的光栅尺——每一处细节的提升，都旨在更小的空间内，实现更快的速度、更高的精度与更强的负载能力。
随着工业4.0与智能制造的持续推进，伺服电动缸正朝着集成化（一体化电机）、智能化（内置传感器、状态监测）与模块化（即插即用） 的方向发展，深入理解其内部结构，不仅有助于选型与应用，更能让我们深刻感受到现代机械工程对“精准”二字的极致追求。
