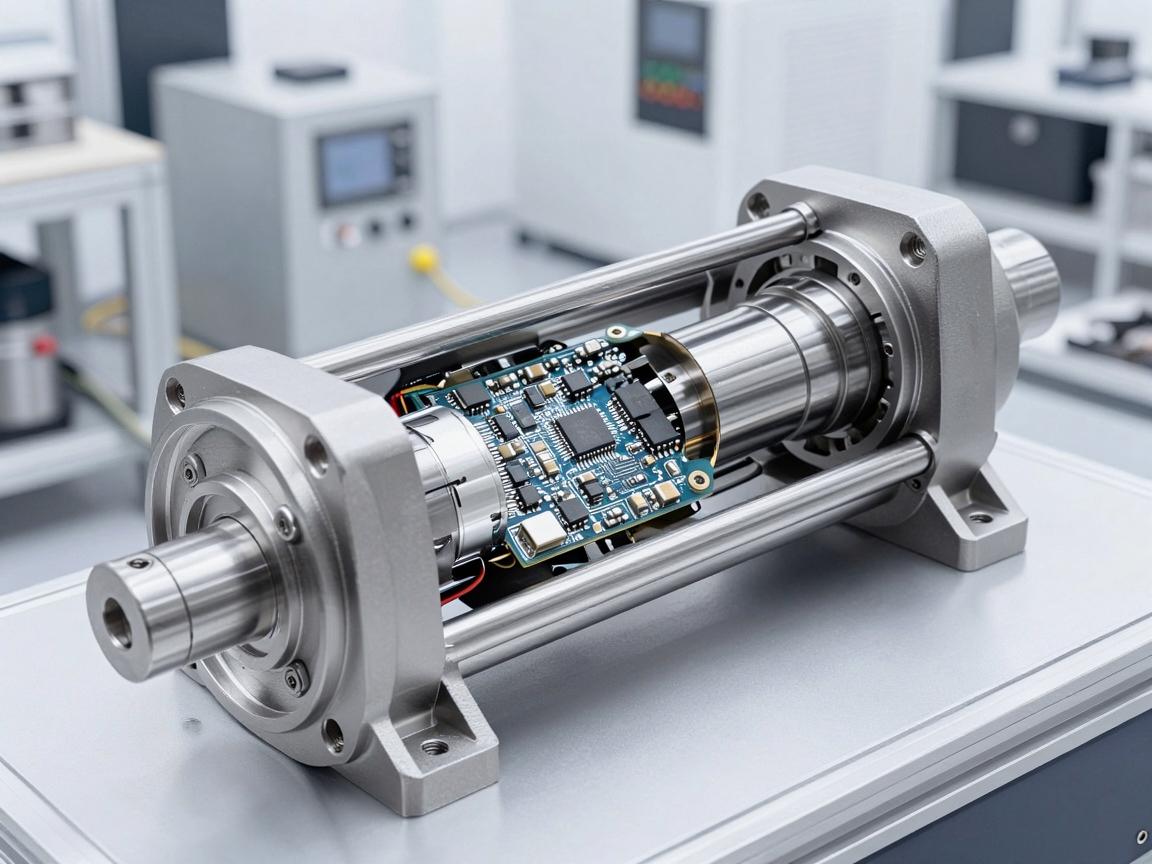

精准源自结构，伺服电动缸的硬核解剖
根据您提供的内容，摘要如下：精准源于结构的精妙设计，对伺服电动缸进行硬核解剖，揭示其高精度定位的核心奥秘：通过无刷伺服电机驱动，经高刚性滚珠丝杠或行星滚子丝杠传动，将旋转运动高效转化为直线运动，内置的绝对式编码器实时反馈位置信号，与伺服驱动器形成闭环控制，消除累积误差，密封缸体搭配高强度导向机构，确保在重载、高频工况下仍能维持微米级重复定位精度，真正实现了机械结构与电控算法的深度耦合。
在工业自动化浪潮席卷全球的今天，从精密装配线到航空航天模拟器，从医疗手术机器人到汽车制造流水线，一种兼具高精度、高响应与长寿命的直线执行元件——伺服电动缸，正逐步取代传统的液压与气动系统，成为现代智能制造的核心“肌肉”。
要理解伺服电动缸的卓越性能，关键在于剖析其精密的内部结构，它并非简单的“电机加丝杆”,而是一套高度集成的机电一体化系统。
核心结构：五大模块的协同运作
伺服电动缸的结构主要由五大功能模块组成，它们各司其职,共同构成了一条从电能到精确直线运动的完整链条。
动力源泉：伺服电机
伺服电机是整个系统的“心脏”，与普通电机不同，伺服电机内置编码器，能够实时反馈转子位置、速度和扭矩信号，它与伺服驱动器共同构成闭环控制系统，确保电机能够按照指令精确旋转,这正是实现高精度定位的根本所在。
精密传动：滚珠丝杠与行星滚柱丝杠
这是将旋转运动转化为直线运动的核心传动部件，根据应用场景的不同,主要分为以下两种类型：
- 滚珠丝杠：在丝杠轴与螺母之间加入滚动钢珠，将滑动摩擦转变为滚动摩擦，传动效率高达90%以上，且间隙极小，它是精度与效率的经典选择，广泛应用于中高速、高精度的工业场景。
- 行星滚柱丝杠：采用带有螺纹的滚柱代替滚珠，与丝杠和螺母形成线接触，承载能力是滚珠丝杠的数倍，能够承受极高的冲击与重载，使用寿命更长，常用于重型压机、注塑机、军事装备等极端工况。其独特的螺纹结构设计，决定了它能否在高负载下依然保持微米级的重复定位精度。
导向与支撑：直线导轨与轴承
丝杠负责“拉动”，但无法承受巨大的径向力（即侧向力），必须依靠直线导轨或高精度轴承来“扶持”推杆，这些组件通过精密的滚珠或滚柱循环系统，确保推杆在高速运动时只沿轴向“直来直去”，而不发生偏摆或晃动，高刚性、低摩擦的导轨直接决定了电动缸的动态性能和负载能力。
安全锁定：刹车与防转机构
- 刹车装置：多采用失电制动器，一旦断电，制动器立即抱死电机轴或丝杠，防止重物在竖直安装时意外坠落,是绝对的安全保障。
- 防转结构：防止推杆在直线运动时发生自转，常见的设计包括：在推杆缸筒内部设置导向键、在缸体外焊接导向杆，或在推杆端部采用自锁角度连接,确保执行末端的方向始终如一。
防护与润滑：缸体与密封系统
铝制或钢制缸体不仅是“外套”，更承担着承受内部力、防止外界粉尘、切屑液、潮湿气体侵入的重任，高等级防护（如IP54甚至IP67）的密封圈、防尘刮板，以及内部长期填充的润滑脂,共同保障了设备在恶劣环境下持续稳定运行。
结构即性能
理解了这五大模块,我们就能明白为何伺服电动缸能够实现传统系统难以企及的指标。
- 闭环控制：伺服电机的编码器配合位置传感器（如磁致伸缩位移传感器）构成全闭环系统，能够实现±1微米甚至更高的重复定位精度。
- 高响应性：电机直接驱动丝杠，惯量小，加减速快，相比液压系统的响应延迟，伺服电动缸可以瞬间完成启动、停止或反转。
- 节能环保：仅在运动时消耗电能，无液压油的泄漏与污染,能源效率是液压系统的5至10倍。
- 长寿命与低维护：核心部件如滚珠丝杠和导轨，在设计寿命内（通常可达数千万次循环）无需频繁更换,只需定期补充润滑脂。
从结构看未来
当前，伺服电动缸的结构正向着更紧凑、更智能、更重型化的方向发展。
- 一体化结构：将控制器、驱动器集成在电机后端，减少接线，实现“即插即用”。
- 行星滚柱丝杠普及：随着加工成本下降，这种原本用于高端领域的结构正逐步下沉,替代传统液压缸。
- 传感器融合：内置力传感器、温度传感器，实时反馈工作状态,实现力控与预测性维护。
伺服电动缸的结构并非简单的零件堆砌，而是一场关于力、运动与精度的精密工程，从伺服电机的旋转，到丝杠螺母的螺距转换，再到导轨的精准导向——每一个环节的优化都直接影响着最终的执行效果，正是这种对结构细节的极致追求，让伺服电动缸成为工业4.0时代“精密运动”的基石，推动着智能制造迈向更高效、更精准的未来。
咨询和购买伺服电动缸，请联系：孙辉 17512080936
