伺服电动缸内部结构解析，精密运动的动力核心

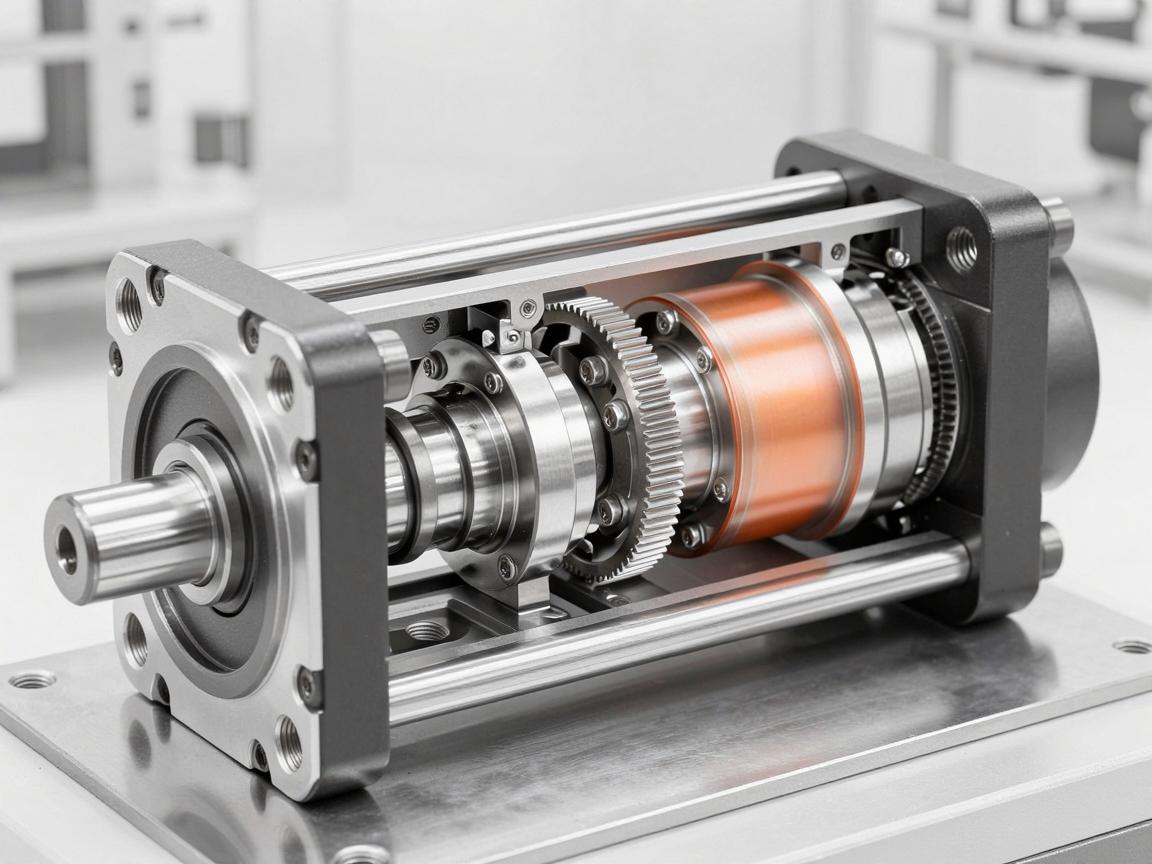

伺服电动缸的核心结构由伺服电机、滚珠丝杠、精密导向机构及传动组件构成，伺服电机通过联轴器直接驱动滚珠丝杠旋转，将电机的旋转运动转化为丝杠螺母的直线运动，从而推动推杆实现精确位移，丝杠副采用高精度的滚珠循环设计，显著降低摩擦阻力，提升传动效率与定位精度，内置的编码器实时反馈位置信号至伺服驱动器，形成闭环控制，确保重复定位精度可达微米级，缸体内部还配备防旋转导向键与润滑系统，保障高速往复运动中的平稳性与耐久性，这一紧凑的机电一体化设计，使电动缸成为工业自动化中替代液压与气动方案的高性能执行单元。

在现代工业自动化领域,伺服电动缸凭借其高精度、高效率和优异的可控性，正逐步取代传统液压与气动执行元件，成为精密运动控制系统的核心部件，要理解伺服电动缸为何能够实现如此出色的性能表现，就需要深入它的“内核”，一探其内部结构的精妙设计，本文将对伺服电动缸的主要内部结构进行详细解析，帮助读者系统认识这一关键执行元件。

驱动单元：伺服电机与编码器

伺服电动缸的动力来源于伺服电机,与普通电机不同，伺服电机内部集成了高分辨率编码器（通常采用绝对值编码器或增量式编码器），编码器能够实时监测转子的位置、速度和加速度，并将这些信号反馈给伺服驱动器，驱动器据此精确调整电流与电压，实现对电机输出扭矩与转速的闭环控制，这种“检测—反馈—修正”的闭环机制，是伺服电动缸具备高重复定位精度（可达微米级）和快速响应能力的基础。

传动机构：滚珠丝杠与行星滚柱丝杠

伺服电机的旋转运动需要通过丝杠副转换为直线运动,根据不同精度和负载要求，常见的传动形式有滚珠丝杠和行星滚柱丝杠两种。

• 滚珠丝杠：由螺杆、螺母和循环滚珠组成，滚珠在螺杆与螺母之间的螺旋滚道中滚动，将滑动摩擦转变为滚动摩擦，显著降低摩擦力和磨损，传动效率可达90%以上，它适用于大多数通用工业场景，如自动化装配、搬运、检测等。



• 行星滚柱丝杠：结构更为复杂，螺母内部设有多个带螺纹的滚柱，围绕螺杆呈行星状啮合分布，由于接触点多、承载面积大，这种丝杠能够承受极高的轴向负载，并具有更长的使用寿命和更强的抗冲击能力，它常用于重型冲压、压铸、或对精密定位有极高要求的设备中。

支撑与导向单元：直线导轨与轴承

当丝杠推动推杆（或活塞杆）进行直线运动时，必须确保运动方向笔直且无侧向摆动，为此，伺服电动缸内部通常集成有高刚性的直线导轨或滑动轴承。

• 直线导轨：采用滑块与导轨配合结构，滑动面经过精密磨削并预加负载，能够保证运动顺滑且无间隙，它能承受径向与侧向复合载荷，特别适用于推杆伸出较长、行程较大的应用场景。

• 滑动轴承（或铜套）：在小型或轻载电动缸中，常采用自润滑滑动轴承来支撑推杆，这种结构紧凑、成本较低，但摩擦系数相对稍高，适合低速、低轴向负载的场合。

安全与缓冲组件：防转机构与限位开关

为了防止推杆在伸出或缩回过程中发生旋转（尤其在采用滚珠丝杠时，螺母与推杆需具备防转功能），电动缸内部会设置导向键槽或扁平防转装置，确保运动方向稳定一致。

为保护设备与工件,电动缸通常配备限位开关（接近开关或机械微动开关），当推杆运行至两端极限位置时，及时发出信号，实现紧急停止或触发报警，部分高端型号还会集成缓冲弹簧或液压缓冲器，在行程终端吸收冲击能量，避免硬碰撞带来的损害。

壳体与密封系统

整个内部结构被封装在铝合金或不锈钢制成的缸体中,缸体不仅起到结构支撑与散热的作用，其两端还设计有防尘密封圈与刮尘器，能够有效阻止外部灰尘、切屑液或湿气侵入丝杠、导轨等精密配合面，在焊接、打磨等恶劣工业环境中，良好的密封性能是保证电动缸长期稳定运行的关键因素。

智能集成与未来趋势

伺服电动缸的内部结构,是一个将高精度电机、高效丝杠传动、刚性导向与智能控制深度融合的微型机电系统，它没有液压系统的漏油风险，也不存在气动系统的低速爬行与能耗损失，在现代自动化生产线、机器人及精密测试台等场合展现出显著优势。

随着技术不断演进,集成化、小型化与智能化正成为其内部结构发展的主要方向——例如将驱动器与电机合二为一，或内置载荷传感器与温度监测芯片等，深入理解这些内部构造，将帮助工程师在选型、使用与维护过程中做出更合理的决策，从而最大化发挥伺服电动缸在自动化系统中的应用价值。
