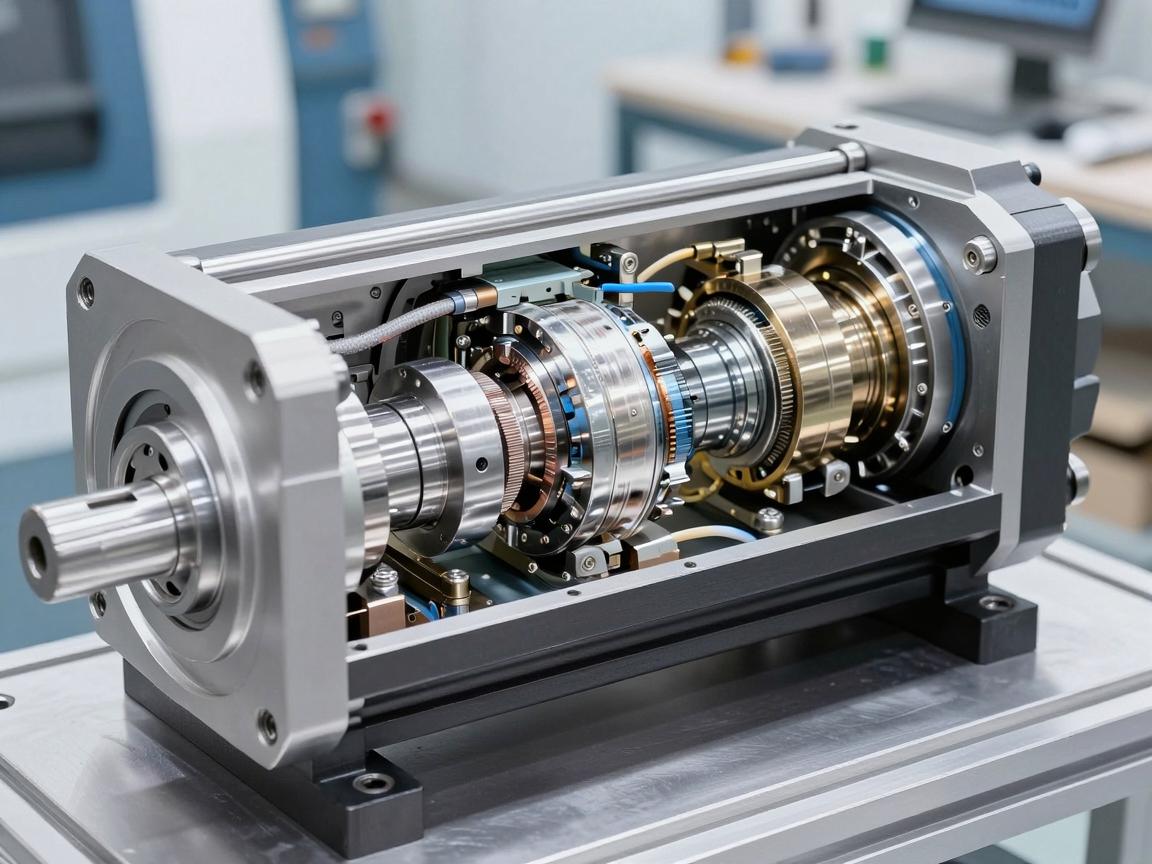

精密驱动核心，伺服电动缸内部结构深度解析
摘要如下：伺服电动缸作为精密驱动的核心部件，其内部结构是实现高精度直线运动的关键，它由伺服电机、高刚性滚珠丝杠、同步带或联轴器、导向装置及精密壳体组成，伺服电机作为动力源，通过联轴器或同步带将旋转运动传递给丝杠，丝杠螺母机构则高效地将旋转运动转化为活塞杆的直线运动，内置的编码器与伺服系统形成闭环控制，实时反馈位置与速度信息，从而实现微米级的精确位移控制，其紧凑的模块化设计不仅替代了传统液压与气动系统，更在自动化产线、机器人及航空航天等领域展现出极高的响应速度与定位精度。
伺服电动缸内部构造深度解析：精密驱动核心的机电一体化奥秘
伺服电动缸作为集成了伺服电机、滚珠丝杠副与高精度传动机构的直线执行单元，在工业自动化、精密定位及智能装备领域中扮演着日益关键的角色，其外部结构看似简洁，内部却蕴含着机电一体化设计的精妙智慧，本文将从核心部件出发，系统剖析伺服电动缸的内部构造、工作原理及其设计逻辑。
伺服电机与联轴器：动力输入的首要环节
伺服电动缸的动力源头源自伺服电机，通常采用永磁同步电机（PMSM），具备高响应速度、高定位精度与宽调速范围等显著优势，电机的转子通过精密联轴器与滚珠丝杠直接相连，联轴器不仅承担传递扭矩的任务，还需补偿因安装误差或热变形引起的轴间偏差，常见的联轴器形式包括弹性联轴器与波纹管联轴器，其设计需兼顾刚性、回差控制与抗扭特性,确保动力传递过程中的精度损失降至最低。
在紧凑型结构中，电机与丝杠常采用“直连一体式”设计，即电机转子直接套在丝杠轴上，省去联轴器，从而进一步降低惯量与回差,显著提升动态响应性能。
滚珠丝杠副：高精度直线运动的核心转换器
滚珠丝杠副是伺服电动缸中最为关键的传动部件，负责将电机的旋转运动高效转换为推杆的直线运动,其内部结构主要由以下三部分组成：
- 丝杠轴：表面经过精密磨削形成螺旋滚道，常见导程规格包括5mm、10mm或20mm，导程大小直接影响速度与推力的配比关系：小导程利于高推力,大导程则更适合高速运动。
- 滚珠螺母：内部安装有循环滚珠，当丝杠旋转时，滚珠在螺旋滚道内滚动，实现低摩擦、高效率的传动，滚珠的回流方式常见内循环（如端盖式或插管式）与外循环两种设计，前者结构紧凑,后者便于维护与散热。
- 预压机构：通过双螺母或大直径滚珠的过盈配合施加预压力，可有效消除丝杠与螺母之间的轴向间隙,提升传动刚度与定位精度。
滚珠丝杠的精度等级通常选用C5、C3甚至C1级，配合高刚性轴承支承,可确保伺服电动缸在频繁启停与反向运动中的重复定位精度达到微米级。
支承轴承与导向系统：承载与稳定的双重保障
为承受轴向与径向载荷，丝杠两端通常由角接触球轴承或圆锥滚子轴承支承，采用面对面或背对背的排列方式，以承受双向推力并保证旋转精度，轴承座内常预加适量润滑脂，并设计有防尘密封圈,延长使用寿命。
对于推杆的直线运动，必须依靠导向系统来防止旋转并承受侧向力,常见的导向形式包括：
- 直线导轨副：在缸体内部安装导轨滑块，推杆沿导轨直线运动,适合承受较大侧向载荷的场景。
- 滑套导向：推杆外圆与缸体内壁之间装有自润滑衬套或滚珠衬套，结构紧凑,适合轻载或空间受限的场合。
- 花键设计：部分高速或高精度场景采用花键连接推杆与丝杠，实现抗扭与导向一体化,提升系统刚性。
推杆与防转结构：输出端的精确控制
伺服电动缸的推杆是实现直线输出的核心部件，材质通常选用高强度铝合金、不锈钢或碳钢，表面经过镀铬或阳极氧化处理，以提升耐磨性与抗腐蚀性，推杆内部与滚珠螺母固定相连,外部则与负载直接连接。
为防止推杆随丝杠旋转（尤其在非旋转应用中），必须设置防转机构,常见的防转方式包括：
- 防转键或防转槽：在推杆侧面设置导向键,配合缸体内壁的直槽实现限位。
- 花键导向：推杆外花键与缸体内部花键套配合,同时实现传动与防转。
- 外部导向杆：部分大行程电动缸采用外部平行导轨，实现对推杆的导向与防转,提升侧向刚度。
密封与润滑系统：延长寿命的关键环节
伺服电动缸的工作环境往往伴随粉尘、油污与湿气，因此密封系统至关重要，推杆出口处通常安装防尘密封圈（如U型或V型唇形密封）与刮油环，以阻止外界污染物进入缸体内部,同时防止内部润滑脂泄漏。
润滑方面，滚珠丝杠与轴承在出厂时加注有长期润滑脂，部分高端电动缸设计有自动润滑接口，可通过管路定期补充润滑脂或润滑油，对于高速、高频应用，还需考虑油脂的耐温性与抗剪切性,确保长期稳定运行。
传感器与反馈系统：闭环控制的神经网络
伺服电动缸的高精度特性离不开位置反馈系统,常见的反馈元件包括：
- 磁致伸缩位移传感器：安装在推杆内部，通过磁环与波导丝的相互作用，实现非接触式绝对位置检测,分辨率可达微米级。
- 光栅尺或编码器：部分电动缸内嵌高精度编码器，直接读取丝杠旋转角度与推杆位移,实现全闭环控制。
- 极限位传感器：通常在缸体两端安装接近开关或磁性开关，用于检测推杆的行程极限,避免机械碰撞。
这些传感器信号实时反馈至伺服驱动器，结合伺服电机自身的编码器信息，形成位置、速度与电流的三环闭环控制，确保推杆按照指令精确、稳定地执行运动。
结构精密的机电复合体：从理解到应用
伺服电动缸的内部结构将电机、丝杠、轴承、导向、密封与传感器等组件高度集成，构成了一种既能输出大力矩又具备高定位精度的直线驱动系统，从电机的旋转到推杆的直线运动,每一个环节的精度都直接影响着最终的执行效果。
随着工业自动化向更高精度、更低惯量与更智能化方向迈进，伺服电动缸的内部设计也在持续优化：如采用空心丝杠以降低惯量、集成式编码器以简化结构、碳纤维推杆以减轻重量,从而应对更严苛的应用需求。
深入理解伺服电动缸的内部结构，不仅是选型与维护的基础，更是在系统设计中实现高可靠性、高动态性能运动控制的关键所在。
