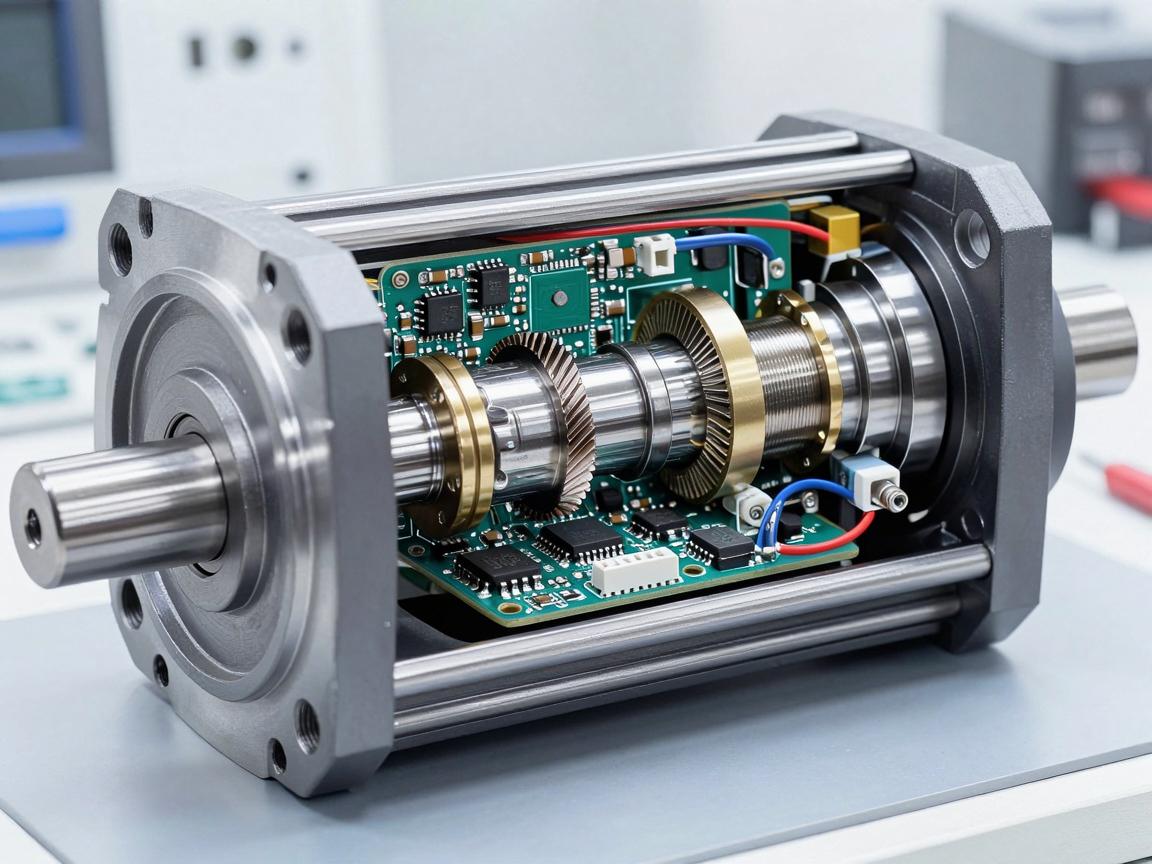

直击核心，深入解析伺服电动缸内部结构与工作原理
伺服电动缸的核心结构由**伺服电机、滚珠丝杠（或行星滚柱丝杠）、精密传动组件（如同步带/联轴器）及内置位移传感器**构成，其工作原理是：伺服电机接收控制器指令旋转，通过联轴器或同步带带动丝杠旋转，驱动丝杠螺母沿轴向直线运动，进而推动活塞杆伸缩，关键在于**闭环控制**——内置传感器实时反馈位置、速度信号至伺服驱动器，与目标值比较后修正电机输出，实现高精度（微米级）、高刚性、低背隙的直线运动，相比液压缸，它能精准控制推力、速度与行程，且无漏油风险；相比气缸，则具备更强的承载能力和位置保持力。
在现代工业自动化领域,伺服电动缸正以其高精度、高速度、高可靠性和清洁环保的特点，逐步取代传统的液压和气动系统，成为执行元件中的“明星”，它本质上是将伺服电机与丝杠传动机构完美结合的精密线性模组，这个看似紧凑的装置内部究竟藏着怎样的玄机？本文将为你层层拆解，深入剖析伺服电动缸的内部结构。
核心动力源：伺服电机
伺服电动缸的动力心脏是伺服电机，与普通电机不同，伺服电机内置了编码器（通常是旋转变压器或光电编码器），能够实时反馈转子的位置、速度和转矩信号，控制器根据这些信号与目标指令进行闭环调节，实现精确的位置、速度和力矩控制，这是整个系统高精度的根本保证，根据应用需求，电机可以是永磁同步电机（PMSM，高精度、高效率）或交流异步电机（成本相对较低）。
精密传动与转换：丝杠副
电机旋转运动如何变成推杆的直线运动？这要归功于核心传动部件——丝杠副，这是整个结构中最精密、最关键的环节，决定了电动缸的精度、负载能力和寿命，主要有以下两种类型：
- 滚珠丝杠： 这是最常见、应用最广泛的类型，在丝杠和螺母之间，循环滚动着无数个微小的钢珠，这种“滚动摩擦”替代了传统的“滑动摩擦”，极大地降低了摩擦阻力，传动效率可达90%以上，滚珠丝杠副能够提供极高的定位精度和重复定位精度，并支持高速运行，但需要润滑和维护，根据预压等级的不同，可以消除回程间隙，满足不同精度等级的要求。
- 行星滚柱丝杠： 这是高端应用的“王者”，它使用多个小直径的滚柱替代了滚珠，滚柱与丝杠、螺母的接触为线接触，而非点接触，这使得它能承受数倍于滚珠丝杠的载荷和冲击，具有极高的刚性和超长的寿命，行星滚柱丝杠通常用于重型、高速、高负载或极端环境下的电动缸。
承载与导向：支撑系统
当丝杠推动推杆（活塞杆）伸出或缩回时，推杆本身需要承受巨大的径向力（垂直于运动方向的力）和倾覆力矩（导致推杆偏转的力），坚固的支撑和导向系统至关重要。
- 前法兰与后端盖： 这两个部件是电动缸的“骨架”，通常采用高强度铝合金或铸铁制造，前端法兰用于固定电动缸，并安装导向元件；后端盖则主要连接电机与丝杠。
- 导向机构： 为了防止推杆在重载下旋转或弯曲，内部通常设有导向机构。
- 滑动导向： 最常见的是铜套或工程塑料导向套，它们成本低、结构简单，适用于中低负载、非高精度场合。
- 滚动导向： 采用直线导轨或滚珠花键，直线导轨安装在缸筒内壁，与推杆上的滑块配合，能提供高刚性、高精度、低摩擦的导向，适用于高速、重载和高精度要求，滚珠花键则兼具传递扭矩和直线导向的功能，更为复杂。
- 防旋转机构： 许多应用要求推杆只能直线运动，不能旋转，这通常通过在推杆上加工平面或键槽，并在缸体内部设置对应的防转销或导向键来实现，行星滚柱丝杠本身就有很好的防旋转特性。
连接与缓冲：关键部件
- 联轴器： 它连接伺服电机的输出轴和丝杠的输入端，其作用是传递旋转运动和扭矩，同时补偿电机轴与丝杠轴之间微小的同轴度误差、安装误差和轴向窜动，以避免产生附加应力损坏轴承或导致振动，常见的类型有弹性联轴器（如膜片式、梅花式）、波纹管联轴器（高动态响应）等。
- 轴承： 丝杠的两端通常由高精度滚动轴承（如角接触球轴承、深沟球轴承、圆柱滚子轴承）来支撑，这些轴承负责承受丝杠的轴向推力（推力轴承）和径向力，并确保丝杠旋转的稳定性和刚性，轴承的配置和预紧直接影响电动缸的轴向刚度和传动精度。
- 缓冲装置： 在行程末端，为了防止高速撞击损坏电动缸，内部通常设有缓冲器，例如液压缓冲器或聚氨酯阻尼块，它们能吸收冲击能量，实现平稳停止，保护机械结构。
密封与防护：生命线
内部精密的丝杠、轴承、导向元件等，一旦被灰尘、金属屑、切削液等污染物侵入，就会迅速磨损、卡死，完善的密封系统是电动缸可靠运行的“生命线”。
- 防尘密封圈： 安装在推杆与前法兰的接口处，是防止外部污染物进入缸体的第一道防线，常见的材质有聚氨酯（耐磨）、NBR（丁腈橡胶）等。
- 杆端密封： 用于密封推杆本身与缸体之间的间隙。
- 内部密封： 对于滚珠丝杠、轴承座等关键运动部件，也会有相应的密封圈或挡圈。
- 通气装置： 电动缸在运动时，缸体内部气压会变化，通常设有通气帽或呼吸器，允许内外气体交换，同时防止灰尘进入。
伺服电动缸并非简单的“电机+丝杠”，而是一个高度集成、精密配合的机电一体化系统，从精密的伺服电机、高负荷的滚珠/行星滚柱丝杠，到坚固的导向机构、可靠的密封和高刚度的传动链，每一个内部部件都扮演着不可或缺的角色，正是这些部件的协同工作，赋予了伺服电动缸精确的定位、稳定的输出、强大的负载能力和超长的使用寿命，理解其内部结构，不仅有助于我们更好地选型和应用，也为设备的维护和故障诊断提供了坚实的理论基础，随着对效率、精度和智能化要求的不断提高，伺服电动缸的内部设计将向着更高负载、更高速度、更小体积、更长寿命和更智能化的方向持续演进。
