精密传动的核心，伺服电动缸结构深度解析
伺服电动缸是精密传动的核心执行部件，其结构主要由伺服电机、高精度滚珠丝杠（或行星滚柱丝杠）、同步带轮、缸体、导向装置及内置传感器等组成，工作时，伺服电机通过联轴器或同步带驱动丝杠旋转，将电机的旋转运动转化为推杆的直线运动。**其设计深度的关键在于丝杠副的高效传动、消除反向间隙的预紧技术，以及集成编码器与力传感器实现的闭环控制，从而获得微米级定位精度和动态响应能力。** 缸体密封与润滑系统也直接决定了其在工业自动化、机器人关节等场景下的寿命与稳定性。
在工业自动化与智能制造装备领域，伺服电动缸凭借其高精度、高效率、节能环保等显著优势，正逐步取代传统的液压与气动系统，成为直线运动控制的核心执行元件，本文将深入解析伺服电动缸的结构组成、各部件功能及其协同工作原理,帮助读者全面理解这一精密传动装置的关键技术。

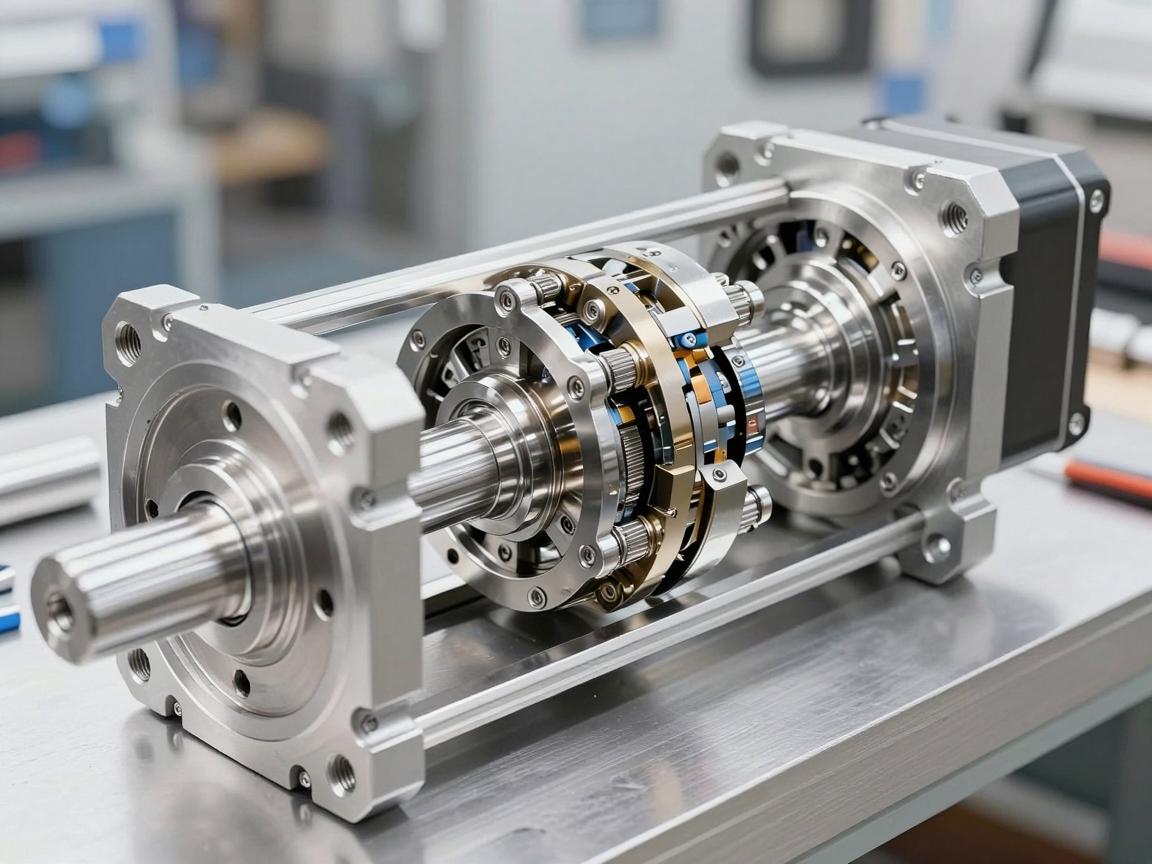

伺服电动缸本质上是一种将伺服电机的旋转运动高效转化为直线运动的机电一体化装置,其精密而复杂的结构通常包括以下六大核心模块：
-
伺服电机
作为动力源泉，伺服电机通过内置的编码器实时反馈位置与速度信号，实现精确的闭环控制，常见的交流永磁同步伺服电机具备响应迅速、过载能力强、调速范围广等特性，电机尾部通常集成有制动器，确保在断电瞬间能够自动锁死，有效防止负载溜车或坠落,保障设备和人员安全。 -
传动机构
- 滚珠丝杠/滚柱丝杠：这是电动缸应用最广泛的传动方式，滚珠丝杠利用滚珠在丝杠与螺母之间的滚动实现低摩擦传动，定位精度可达微米级；而滚柱丝杠则适用于重载工况,其滚柱与丝杠的线接触设计使承载能力相比同尺寸滚珠丝杠提升三倍以上。
- 同步带：部分轻载高速应用场合会采用同步带传动,但整体精度与使用寿命通常低于丝杠方案。
- 直驱结构：在高端应用中，电机转子直接与丝杠连接，彻底消除了传动间隙，实现了反向间隙为零的理想状态,极大提升了传动刚性和响应速度。
-
导向机构
为防止活塞杆在推拉过程中产生旋转或径向偏移，电动缸内部集成了高精度导向结构,常见的导向形式包括：- 内置式滚动直线导轨（如直线滚珠导轨）
- 滑动轴承（如铜套或复合高分子轴承）
- 交叉滚子导轨（用于对刚性有极致要求的场合）
导向机构的优劣直接影响电动缸的重复定位精度与抗侧向力能力。
-
缸体与活塞杆
缸体通常采用高强度铝合金或不锈钢制造，表面经硬质阳极氧化处理，以增强耐磨与耐腐蚀性，活塞杆则多选用铬钼合金钢，表面镀硬铬或渗碳处理，确保在高频往复运动下具备优异的抗疲劳寿命，活塞杆前端设计了多样化的连接接口（如内螺纹孔、法兰盘、耳轴等）,便于与各类负载便捷连接。
-
密封与防护系统
电动缸常在多粉尘、水雾或切削液等恶劣环境中作业，因此密封设计至关重要,关键密封部位包括：- 活塞杆上的防尘密封（如双唇骨架油封）
- 缸体端盖处的O型圈密封
- 平衡内外气压的通气阀
对于极端恶劣工况,还可附加不锈钢防尘罩或波纹管进行全封闭式防护。
-
传感器与反馈装置
除电机编码器外，高端电动缸常集成外部位置传感器（如磁栅尺、光栅尺或磁致伸缩位移传感器），直接测量活塞杆的实际位移，以此消除丝杠间隙、热变形等引起的误差，实现更高精度的全闭环控制，可选配限位开关和温度传感器,用于实现过载保护与运行状态实时监测。
典型电动缸的工作原理
以最常见的滚珠丝杠式伺服电动缸为例,其工作流程可直观概括为：
- 指令信号：控制器（如PLC或运动控制卡）向伺服驱动器发出位置、速度或力矩指令。
- 电机旋转：伺服电机根据指令精确旋转，其输出轴通过联轴器（或直连方式）驱动滚珠丝杠同步转动。
- 直线运动转化：丝杠螺母在旋转力的作用下，沿着丝杠轴向移动,从而带动活塞杆做精确的直线伸缩运动。
- 反馈调节：电机编码器实时反馈转子位置与速度，驱动器通过PID算法不断调整电流，使实际运动无限逼近指令值，若采用外部光栅尺,则反馈精度可进一步提升至纳米级。
关键结构参数与选型依据
在选型或设计伺服电动缸时,需重点关注以下关键结构参数：
- 行程：取决于丝杠长度与缸体设计，常见范围在50mm至2000mm之间,特殊定制可达更长。
- 额定推力与最大推力：由丝杠直径、导程及电机扭矩共同决定，导程越小（如5mm），在相同扭矩下推力越大,但运动速度相对越慢。
- 最高速度：受电机最高转速与丝杠导程共同限制，高速型电动缸可达2m/s以上,但需特别注意丝杠的临界转速限制。
- 重复定位精度：普通级可达±0.05mm；精密级可达±0.01mm；采用全闭环控制可达到±0.003mm甚至更高。
- 刚性：与丝杠直径、螺母预压力及缸体结构强度密切相关,采用双螺母预压或增大丝杠直径可显著提升刚性和抗振能力。
- 防护等级：标准为IP54，可根据实际需求提升至IP65或IP67，以适应潮湿、多尘的复杂工业环境。
结构设计中的关键优化方向
当前伺服电动缸的技术创新,主要围绕以下结构优化方向展开：
-
消除传动间隙
- 采用双螺母预压技术,有效消除滚珠丝杠的轴向间隙。
- 使用无背隙弹性联轴器或直接采用电机转子与丝杠直连结构。
- 行星滚柱丝杠因其滚柱与丝杠的紧密啮合特性,天生具备极小的反向间隙。
-
提高结构紧凑性
- 采用伺服电机与缸体同轴一体化设计，即“电机后置”布局,可有效缩短电动缸的轴向长度。
- 为适应有限的安装空间，可采用“电机+同步带”或“电机+锥齿轮”的折返式（平行式）布局。
-
优化散热设计
- 丝杠高速运动产生热量，可通过缸体上的散热肋片、强制风冷或油冷循环系统将热量导出,防止热漂移影响定位精度。
- 选用耐高温型电机和耐热密封件,提升系统在高负荷工况下的稳定性。
-
追求轻量化与高刚性并存
- 采用碳纤维复合材料制造活塞杆或选用空心丝杠，以减轻运动部件质量,从而提高动态响应速度。
- 借助有限元分析软件对缸体结构进行拓扑优化，在实现轻量化的同时,确保结构刚度满足要求。
应用场景对结构的特殊要求
不同行业对伺服电动缸的结构有着差异化的严苛需求：
- 半导体与电子组装：对纳米级定位精度、无尘真空环境（需采用特殊氟橡胶密封与不锈钢波纹管）以及低振动特性有极致要求。
- 重型装备与压机：核心要求在于超大推力（可达数百吨，需采用行星滚柱丝杠与重型导向结构）、强大的抗冲击能力（配备加强型端盖与缓冲装置）。
- 军工与航空航天：需具备极端温度适应性（-40℃至+150℃）、超高可靠性（配备冗余传感器与防松脱设计）以及优异的抗腐蚀性能（采用钛合金或特种复合涂层）。
- 汽车自动化生产线：多台电动缸需同步协调动作，因而对多轴同步控制、高精度编码器配置以及模块化快速安装结构提出了更高要求。
总结与未来趋势
伺服电动缸的结构设计，本质上是精密机械工程与先进电气控制的深度融合，从简单的“电机+滚珠丝杠”组合，发展到如今集成智能传感器、自适应润滑系统与状态监测功能的智能执行单元，其演进始终围绕着“更高精度、更高速度、更小体积、更智能可靠”这一核心方向展开，随着直线电机技术的日益成熟，部分超高速、长行程应用正在尝试采用“电机直驱+磁悬浮”架构，但这无疑将带来散热、成本以及控制系统复杂度的全新挑战，对于绝大多数工业应用场景，基于滚珠丝杠与滚柱丝杠的电动缸方案仍将长期占据主导地位，而对这一成熟技术的持续结构创新与优化,必将是推动高端智能制造装备不断升级的关键驱动力。
通过本文的系统解析，相信读者已对伺服电动缸的内部结构有了直观而深刻的认识：它远不止“旋转到直线”的简单转换，而是一套高度集成的精密系统，完美融合了传动、导向、密封、散热与反馈控制等多项技术，深刻理解这些结构细节，将有助于工程师在项目选型、故障诊断及定制化开发中做出更加科学、理性的决策。
