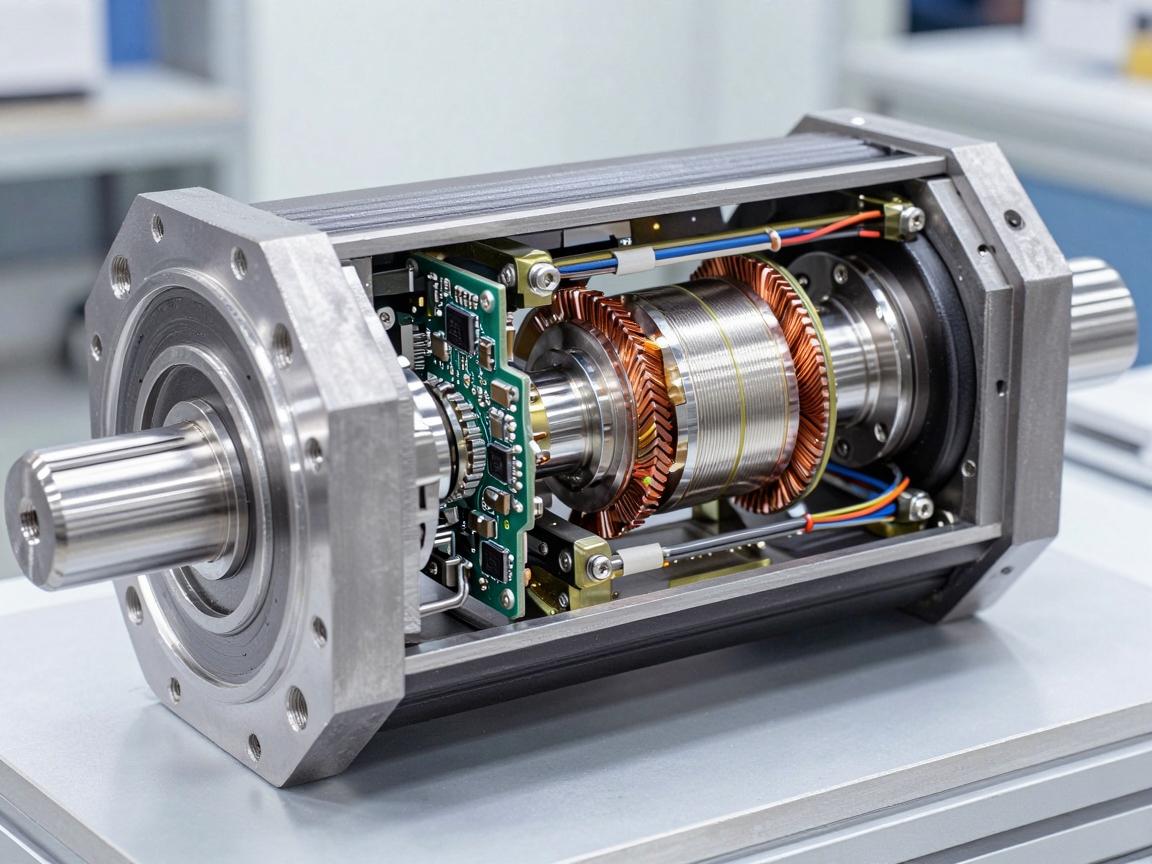

精密驱动的内核，解析伺服电动缸内部结构

根据提供的主题，生成的摘要如下：，精密驱动的核心在于伺服电动缸精密的内部结构，其主体通常由伺服电机、高精度滚珠丝杠、传动机构（如同步带或联轴器）、导向装置及缸体组成，伺服电机作为动力源，通过联轴器或同步带将旋转运动传递给滚珠丝杠，丝杠螺母副将旋转运动高效转换为精准的直线运动，配合内置的编码器实现闭环控制，高性能的导向机构保证了活塞杆的平稳输出，而缸体则集成润滑与密封系统，这一结构设计使伺服电动缸具备高精度定位、低摩擦、高刚性及长寿命等特性，广泛替代传统液压与气动系统，成为工业自动化及精密制造领域不可或缺的核心执行元件。

在现代工业自动化与精密控制领域中,伺服电动缸正逐步取代传统的气动与液压系统，成为实现直线运动的核心执行元件，它将伺服电机的高响应特性与滚珠丝杠的高效传动能力融为一体，能够对位置、速度与力进行精确控制，要想理解伺服电动缸为何能实现如此卓越的性能，就必须深入其内部，一窥其精密的结构组成。

伺服电动缸的核心结构可概括为“动力源+传动机构+执行元件+反馈系统”的闭环组合，其主要内部组件如下：

动力核心：伺服电机

伺服电机通常安装在电动缸的尾部,是整个系统的动力来源，它大多采用永磁同步电机，具备高功率密度、宽调速范围和快速响应等特点，电机转子通过联轴器或直接与传动机构的输入端相连，将电能转化为高转速、低扭矩的旋转运动，部分集成式设计还将电机的定子直接集成在缸体上，从而进一步缩小整体体积，提升结构紧凑性。

传动枢纽：减速器（可选组件）

在许多需要大推力或低速平稳运行的场合,伺服电机与滚珠丝杠之间会安装一个行星减速器，减速器的主要作用是降低电机转速并成倍增加输出扭矩，同时优化系统的惯量匹配与刚性，这一组件对重载型电动缸尤为关键，使得小功率电机也能驱动大负载，并有效抑制运行中的振动，提高系统稳定性。

核心传动与转换：滚珠丝杠副

滚珠丝杠副是伺服电动缸中最精密的机械部件,承担着将旋转运动转化为直线运动的核心任务，它由丝杠轴和丝杠螺母组成，两者之间的滚道内填充有循环滚动的钢珠，当丝杠旋转时，钢珠在滚道内滚动，推动螺母沿轴向做直线运动，这种滚动摩擦的设计，使传动效率高达90%以上，远优于传统的滑动丝杠，且磨损极小，保证了长寿命与高精度，丝杠的导程精度等级（如C3、C5级）直接决定了电动缸的定位精度。

导向与支撑机构：缸体与导轨

丝杠螺母与直线运动的执行元件（如推杆）相连，为了承受径向负载并防止推杆旋转，缸体内部通常集成有直线导轨或滑动轴承，精密滚珠直线导轨能将摩擦力降至最低，并提供极高的导向精度与刚度，确保推杆在重载下依然平顺运动，缸体本身通常采用高强度铝合金或钢材，起到密封、支撑和保护内部组件的作用。

位置反馈系统：编码器与限位开关

这是实现闭环控制的关键,伺服电机尾部同轴安装有高分辨率旋转编码器（如多圈绝对值编码器），可实时检测电机转子的角度和转速，从而间接计算出推杆的绝对位置和速度，在缸体前端或内部，还会安装磁簧开关或光电接近传感器作为硬件限位，防止推杆超出机械行程范围，提供安全保护，部分高端电动缸还会在推杆上直接安装直线光栅尺或磁栅尺，实现全闭环反馈，彻底消除丝杠间隙和热伸长带来的误差。

密封与防护系统

电动缸的工作环境常充满粉尘、油污或水分，缸体前端与推杆之间设计有防尘密封圈和刮油器，防止外部污染物进入缸体内部，同时阻止内部润滑脂泄漏，缸体内部通常还设有呼吸阀或压力平衡装置，以适应因推杆往复运动引起的内部气压变化（对于内置丝杠的紧凑型电动缸尤为关键）。

安全与缓冲装置：防旋转机构与缓冲垫

除导向导轨外,防旋转装置（如内置键槽或限位销）也必不可少，它确保推杆在往复运动中不会产生轴向旋转，从而保证执行端（如连接工装）的精准定位，在缸体两端的行程终点，通常会安装聚氨酯等材料的缓冲垫，用以吸收推杆到达极限位置时的冲击能量，有效保护机械结构。

伺服电动缸的内部结构是一个精密、高度集成的机电一体化系统，从伺服电机的高效驱动，到滚珠丝杠的低摩擦传动，再到编码器与导轨的精准反馈与导向，每一个部件都为了一个共同目标：将电能高效、精确地转化为受控的直线运动，深入理解其内部工作原理，不仅有助于用户在不同应用场景下选择合适型号，更能为后续的故障诊断、维护保养与系统优化提供坚实的理论基础，随着工业4.0对精度、效率和智能化要求的不断提高，伺服电动缸的内部结构也将向着更紧凑、更智能、更耐用的方向持续演进。

---
